Описание
Начальное представление продукта

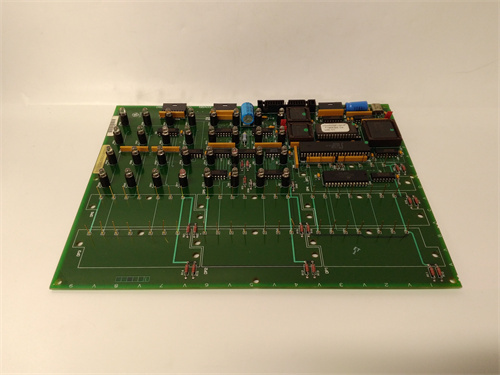

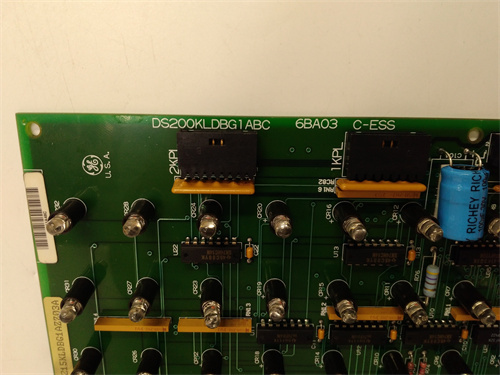

В линейке критически важных компонентов для систем автоматизации General Electric (GE) выделяется модуль базовой логики и управления GE DS200KLDBG1ABC (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для реализации логических функций, управления исполнительными механизмами и обработки сигналов в контроллерных системах GE Speedtronic — широко используемых в энергетике (турбины, котлы), нефтегазе и тяжелой промышленности. Оно сочетает в себе функции модуля логического управления (PLC-like) и интерфейса для подключения внешних устройств, обеспечивая гибкую интеграцию в сложные автоматизированные системы. GE DS200KLDBG1ABC критически важен для объектов, где надежное логическое управление влияет на безопасность и стабильность производства — например, крупные ГТЭС, атомные электростанции, комплексы переработки нефти.
Описание продукта
GE DS200KLDBG1ABC относится к серии ключевых модулей GE Speedtronic, выполняющих роль «логического ядра» для локального управления процессами. Основная функция модуля — обработка цифровых и аналоговых сигналов, реализация логических алгоритмов (например, «И», «ИЛИ», «-НЕ», таймеры, счетчики) и отправка команд на исполнительные механизмы (реле, контакторы, клапаны). Модуль имеет 12 цифровых входов (DI, поддерживающие dry contact и TTL сигналы), 8 цифровых выходов (DO, на твердотельных ключах MOSFET) и 4 аналоговых входов (AI, 4–20 мА/0–10 В), что позволяет интегрировать широкий спектр датчиков и исполнителей.
Особенно важно отметить, что GE DS200KLDBG1ABC поддерживает автономное управление — при разрыве связи с центральным контроллером Speedtronic модуль продолжает выполнять предзагруженные логические алгоритмы, поддерживая базовые процессы. Например, в ГТЭС при временном сбое коммуникации с центральным контроллером GE DS200KLDBG1ABC автоматически поддерживает минимальную скорость турбины и контролирует уровень масла в смазочных системах, предотвращая аварийную остановку. Это делает модуль критически важным для систем с требованиями к высокой отказоустойчивости.
Дополнительно, GE DS200KLDBG1ABC оснащено двойной резервацией (dual-redundant) коммуникации и питания: модуль подключается к центральному контроллеру через две параллельные шины Speedtronic и получает питание от двух независимых источников (24 В ПК). Это гарантирует непрерывность работы даже при сбое одной шины или одного источника — например, в атомной электростанции при отключении одного канала питания GE DS200KLDBG1ABC продолжает контролировать состояние вентилей системы охлаждения, не нарушая безопасности.
Также GE DS200KLDBG1ABC имеет функцию самодиагностики и логирования: модуль регулярно проверяет состояние входов/выходов, логические алгоритмы и подключения, отправляя алерты в центральный контроллер при выявлении неисправностей (например, обрыв кабеля, ошибка в алгоритме). Светодиодные индикаторы на корпусе (по одному на каждый канал и состояние коммуникации) позволяют операторам быстро диагностировать проблему — зеленый свет означает нормальную работу, красный — ошибку, желтый — режим автономного управления. Слотное монтажное решение и совместимость с программным обеспечением Speedtronic Toolbox упрощают интеграцию: достаточно вставить GE DS200KLDBG1ABC в свободный слот контроллера, загрузить логические алгоритмы через Toolbox, и модуль сразу вступает в работу.
Параметры продукта
Основные технические характеристики GE DS200KLDBG1ABC:
- Тип устройства: Модуль базовой логики и управления для систем GE Speedtronic.
- Количество каналов:
- Цифровые входы (DI): 12 каналов (dry contact, TTL 5 В);
- Цифровые выходы (DO): 8 каналов (MOSFET, 24 В ПК, 0,5 А/канал);
- Аналоговые входы (AI): 4 канала (4–20 мА, 0–10 В).
- Логические возможности:
- Поддерживаемые функции: Базовые логические операции («И», «ИЛИ», «-НЕ»), таймеры (до 999 с), счетчики (до 9999 циклов), сравнение аналоговых значений;
- Память для алгоритмов: 64 КБ (для хранения предзагруженных логических программ);
- Время отклика логики: ≤ 1 мс.
- Коммуникация и питание:
- Коммуникация: Dual-redundant шина GE Speedtronic (скорость до 100 Мбит/с);
- Питание: Dual-redundant 24 В ПК (диапазон 19,2–28,8 В ПК);
- Потребляемая мощность: ≤ 9 Вт.
- Конструкция и монтаж:
- Монтаж: Слотное (в контроллерах GE Speedtronic);
- Размеры: 145 × 100 × 35 мм (Д×Ш×В);
- Класс защиты: IP20 (при установке в контроллер);
- Индикаторы: 24 светодиод (12 DI, 8 DO, 2 коммуникации, 2 питания) + 1 индикатор режима.
- Температурный диапазон эксплуатации: 0 °C – +60 °C (оперативный), -40 °C – +85 °C (хранение).
- Сертификации: IEC 61010-1 (безопасность), IEC 61326-1 (ЭМП), CE, UL, SIL 2.
Преимущества и особенности
GE DS200KLDBG1ABC имеет ряд ключевых преимуществ, отличающих его от аналогичных модулей логики:
- Автономное управление: Возможность работы без связи с центральным контроллером, поддерживая критические процессы при сбое коммуникации.
- Двойная резервация: Резервированная коммуникация и питание гарантируют высокую отказоустойчивость в критических системах.
- Гибкие логические возможности: Поддержка базовых и средних логических функций, достаточных для локального управления большинством промышленных процессов.
- Многофункциональность: Объединяет DI, DO и AI каналы, снижая количество требуемых модулей в шкафу автоматизации.
- Простота интеграции: Совместимость с Speedtronic Toolbox и автоматическая регистрация в системе сокращают время наладки.
Примеры применения в отраслях
GE DS200KLDBG1ABC успешно используется в следующих отраслях:
- Энергетика (ГТЭС/ТЭС): В системах локального управления турбинными вспомогательными устройствами — GE DS200KLDBG1ABC контролирует состояние смазочных систем (DI — датчики уровня масла, AI — датчики температуры масла) и управляет насосами (DO) через логические алгоритмы. При сбое связи с центральным контроллером модуль автоматически поддерживает подачу масла, предотвращая износ подшипников.
- Атомная энергетика (НЭС): В системах контроля вентилей системы охлаждения — модуль принимает сигналы от датчиков открытия вентилей (DI) и температуры теплоносителя (AI), реализует логику «открыть вентиль при T > 50 °C» и управляет приводами вентилей (DO). Двойная резервация гарантирует непрерывность работы, соответствующая требованиям SIL 2.
- Нефтегазовая промышленность (комплексы переработки нефти): В системах локального управления резервуарами сырья — GE DS200KLDBG1ABC контролирует уровень сырья (AI — датчик уровня, 4–20 мА) и управляет клапанами подачи (DO) через логику «закрыть клапан при уровне > 90%». Автономное управление предотвращает переполнение резервуара при сбое коммуникации.
- Металлургия (сталилистейные заводы): В системах управления конвейерами подачи металлической заготовки — модуль принимает сигналы от концевиков положения (DI) и управляет приводами конвейера (DO) через логику «стоп при достижении конца конвейера». Защита от ЭМП (IEC 61326-1) стабильно работает при помехах от электродов дуговых печей.
Сравнение с конкурентами
Сравнение GE DS200KLDBG1ABC с аналогичными модулями логики (например, Siemens SM 323 + SM 331 + LOGO!, ABB DI810 + AI810 + AC500-eCo) демонстрирует его преимущества:
| Параметр | GE DS200KLDBG1ABC | Siemens SM 323+SM331+LOGO! | ABB DI810+AI810+AC500-eCo |
|---|---|---|---|
| Интеграция функций | DI+DO+AI+логика (в одном модуле) | Отдельные модули (DI/DO, AI, логика) | Отдельные модули (DI/DO, AI, логика) |
| Автономное управление | Да | Нет (зависимо от центрального PLC) | Нет (зависимо от центрального PLC) |
| Режим коммуникации | Dual-redundant (Speedtronic) | Однонаправленная (PROFINET) | Однонаправленная (Profinet) |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 1 |
| Совместимость | GE Speedtronic (полная) | Siemens S7-300/LOGO! | ABB AC 800M/AC500 |
Хотя конкуренты требуют сочетания нескольких модулей для достижения аналогичных функций, GE DS200KLDBG1ABC предлагает интеграцию в одном устройстве, плюс автономное управление и двойную резервацию — это делает его предпочтительным для критических систем GE.
Советы по выбору
При выборе GE DS200KLDBG1ABC учитывайте следующие факторы:
- Тип контроллерной системы: Если ваша система основана на GE Speedtronic — GE DS200KLDBG1ABC — единственный модуль, обеспечивающий полную интеграцию логики, DI/DO и AI в одном устройстве. Для систем других брендов потребуется сочетание нескольких модулей.
- Требования к отказоустойчивости: Если вам нужно автономное управление при сбое коммуникации (например, ГТЭС, НЭС) — это ключевое преимущество модуля, которого нет у конкурентов.
- Объем локального управления: Если локальный процесс требует до 12 DI, 8 DO и 4 AI — модуль полностью покрывает эти потребности. Для более сложных процессов используйте несколько экземпляров GE DS200KLDBG1ABC.
- Условия эксплуатации: Для средах с сильными ЭМП (металлургия, энергетика) защита модуля по IEC 61326-1 гарантирует стабильную работу.
Приосторожности
- При монтаже: Устанавливайте GE DS200KLDBG1ABC только в специализированные слоты контроллеров GE Speedtronic — использование несовместимых слотов повреждает модуль и контроллер. Отключите оба источника питания перед монтажем — электротравмирование опасно.
- Настройка логики: Загружайте логические алгоритмы только через программное обеспечение Speedtronic Toolbox — ручные изменения в памяти модуля могут привести к ошибкам в работе. Тестируйте алгоритмы на холостом ходу перед подключением к реальным нагрузкам.
- Подключение нагрузок: Не превышайте номинальный ток цифровых выходов (0,5 А/канал) — для нагрузок с током > 0,5 А используйте промежуточные реле.
- Обслуживание: Регулярно проверяйте индикаторы режима и логи событий — при переходе модуля в автономный режим (желтый свет) немедленно диагностируйте состояние коммуникации с центральным контроллером. Не открывайте корпус GE DS200KLDBG1ABC — ремонт допускается только авторизованными сервисами GE.
