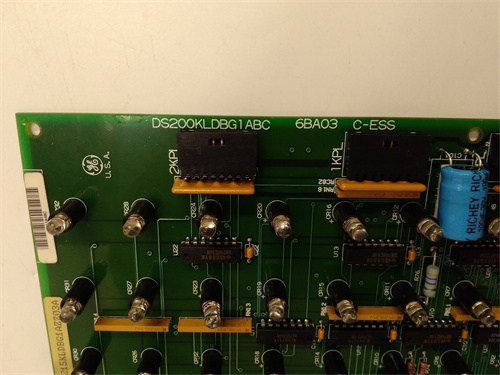

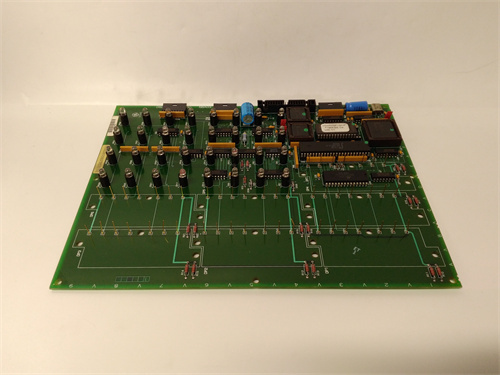

GE DS200KLDBG1ABC

Описание

Общая информация о продукте GE DS200KLDBG1ABC

Технические параметры GE DS200KLDBG1ABC

• Параметры цифровых выходов:
  • Количество каналов: 16 независимых каналов (разделены на 4 группы по 4 канала, каждая группа изолирована от других и шасси);
  • Тип выходного сигнала: Выходы с открытыми коллекторами (open-collector) — для управления нагрузками на напряжении 24 В DC;
  • Максимальный ток на канал: 0,5 А DC (при 24 В DC) — достаточный для питания реле, контакторов и индикаторов;
  • Максимальная суммарная мощность на группу: 5 Вт — предотвращение перегрузки группы каналов;
  • Время отклика: ≤ 1 мс (для передачи команды от контроллера к исполнительному механизму).
• Защита и надежность:
  • Электрическая изоляция: Между группами каналов — ≥ 2 кВ AC (1 минута), между каналами и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Детекция неисправностей каналов (короткое замыкание, перегрузка, деградация выходного ключа);
    • Защита от обратного тока (диоды-запираторы на каждом канале) — предотвращение повреждения при неправильном полярности подключения;
    • Защита от перегрева (автоматическое отключение группы при температуре > +85 °C);
  • Время между отказами (MTBF): ≥ 9 000 000 часов (при номинальных условиях, согласно данным GE);
  • SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с требованиями к безопасности.
• Интеграция и конфигурация:
  • Интерфейс с контроллером Mark VIe: Встроенная шина GE Speedtronic Bus (скорость передачи данных 100 Мбит/с);
  • Совместимое ПО: GE CIMPLICITY HMI, GE ToolboxST — для конфигурации каналов, настройки задержек и отладки;
  • Поддерживаемые функции: Настраиваемая задержка на включение/отключение (0–100 мс), онлайн-диагностика состояния каналов в реальном времени.
• Механические и эксплуатационные параметры:
  • Габариты: 100 × 150 × 40 мм (ширина × высота × глубина);
  • Вес: 约 350 г;
  • Тип монтажа: Врезной в шасси GE Mark VIe (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: -10 °C до +65 °C — адаптирован к турбинным холлам;
    • Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности GE DS200KLDBG1ABC

1. Адаптация к энергетическим условиям и SIL 2: Работоспособность в диапазоне -10/+65 °C и сертификация SIL 2 делают GE DS200KLDBG1ABC подходящим для систем безопасности турбин и реакторов. В АЭС модуль отправляет команду на закрытие аварийного клапана при превышении давления — время отклика ≤ 1 мс гарантирует быструю реакцию, предотвращая перегрев системы охлаждения.
2. Групповая изоляция и защита от обратного тока: Каждая группа каналов изолирована, что предотвращает сбои в одной группе от влияния другой. В ТЭС при коротком замыкании в одном канале (управление контактором турбины) остальные 12 каналы продолжают работать, поддерживая управление другими механизмами. Дiodы-запираторы защищают модуль от повреждения при неправильном подключении исполнительных механизмов.
3. Полная интеграция с GE Mark VIe: GE DS200KLDBG1ABC автоматически синхронизируется с контроллером GE IS230TCISH6C при запуске, конфигурация через ToolboxST занимает не более 15 минут. Инженеры могут быстро назначить функцию каждому каналу (например, “DO1 — включение насоса охлаждения”) и настроить задержки, без необходимости дополнительных адаптеров.
4. Эффективная диагностика и предупреждение неисправностей: Модуль непрерывно отслеживает состояние каждого канала и передаёт данные о перегрузке или деградации ключа в SCADA. При снижении мощности выходного ключа GE DS200KLDBG1ABC отправляет предупреждение, операторы успевают заменить модуль до полного выхода из строя, минимизируя время простоя турбины.
5. Совместимость с широким спектром исполнительных механизмов: Максимальный ток 0,5 А на канал позволяет GE DS200KLDBG1ABC управлять реле, контакторами и индикаторами — в нефтегазовой установке модуль одновременно управляет 8 контакторами компрессоров и 8 индикаторами состояния, не требуя дополнительных усилителей.

Примеры применения GE DS200KLDBG1ABC

• Теплоэлектростанция (700 МВт, углеводовоздушная турбина): В ТЭС GE DS200KLDBG1ABC управляет 10 контакторами приводов турбинных клапанов и 6 индикаторов состояния. При получении сигнала от контроллера GE IS230TCISH6C модуль отправляет команду на открытие/закрытие клапанов за 0,8 мс, поддерживая стабильную скорость турбины (отклонение ≤ 0,1% от номинала).
• Атомная электростанция (1200 МВт, реактор ВВЭР): В АЭС GE DS200KLDBG1ABC используется в системе безопасности реактора — модуль управляет 4 аварийными клапанами системы охлаждения и 4 индикаторами аварийного режима. При превышении температуры реактора > 320 °C модуль отправляет команду на закрытие клапанов за 1 мс, активируя резервную систему охлаждения.
• Нефтегазовая установка (компрессорная станция): В станции GE DS200KLDBG1ABC управляет 12 реле для включения/отключения компрессоров и 4 индикаторами давления. Фильтры модуля подавляют помехи от работающих компрессоров, команды передаются без искажений — операторы могут быстро отключить неисправный компрессор, предотвращая утечку газа.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с GE Mark VIe: Прежде чем приобрести GE DS200KLDBG1ABC, убедитесь, что он поддерживается вашей версией Mark VIe (≥ v8.0) и контроллером GE IS230TCISH6C. Информация о совместимости доступна в документации на [ссылка на GE DS200KLDBG1ABC] или через техническую поддержку GE.
• Оцените требования к нагрузке: Если вам нужно управлять нагрузками с током ≤ 0,5 А (реле, контакторы), GE DS200KLDBG1ABC — оптимальный выбор; для более мощных механизмов (токи > 0,5 А) используйте модули с усилителями или выбирайте модели GE с более высоким токовым запасом.
• Приобретайте оригинал: Для гарантии SIL 2 и надежности покупайте GE DS200KLDBG1ABC только у авторизованных дилеров GE — подделки имеют низкий MTBF (< 5 млн часов), не поддерживают полную диагностику и могут привести к авариям на энергетических объектах.

Предостережения

• Не используйте с несовместимыми DCS: GE DS200KLDBG1ABC разработан исключительно для GE Mark VIe — использование с DCS ABB Symphony Plus или Westinghouse Ovation приведет к несовместимости и невозможности передачи команд.
• Не превышайте максимальный ток на канал: Избегайте подключения нагрузок с током > 0,5 А к одному каналу — это повредит выходной ключ модуля, приведя к сбою в управлении исполнительным механизмом.
• Осуществляйте монтаж при отключенном питании: При установке или замене GE DS200KLDBG1ABC полностью отключите питание шасси Mark VIe — это предотвращает электроудар и повреждение контактов модуля.
• Регулярно проверяйте состояние каналов: Каждый месяц проверяйте работоспособность каналов через GE ToolboxST — неисправные каналы могут привести к неправильной обработке команд, что влияет на безопасность работы турбины или генератора.
