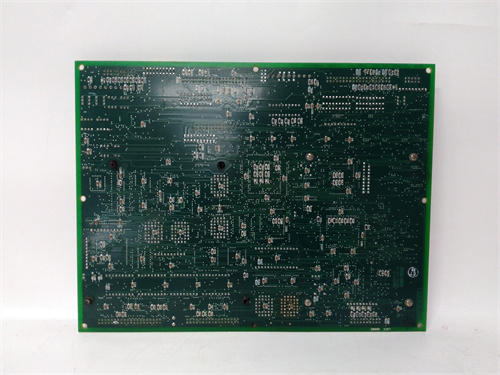

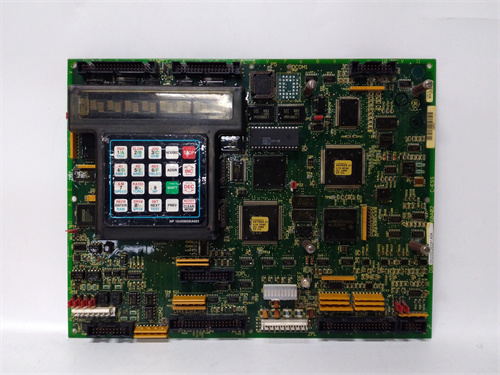

GE DS200LPPAG1AAA

Описание

Общая информация о продукте

Технические параметры продукта

• Характеристики питания:
  • Входное напряжение: Двухфазное переменное напряжение (АК) 120/240 ВАК (50/60 Гц) — адаптируется к стандартным промышленным сетям питания в различных регионах; поддерживает кратковременные колебания ±10% от номинала без потери работоспособности.
  • Выходные напряжения (для питания модулей Mark VI):
    • Канал 1: +5 ВДК (постоянное напряжение), максимальный ток 20 А — для питания процессора Mark VI, памяти и цифровых модулей I/O (например, GE DS200SIOBH1ACA).
    • Канал 2: +15 ВДК, максимальный ток 5 А — для питания аналоговых модулей I/O (датчиков температуры, давления) и усилителей сигналов.
    • Канал 3: -15 ВДК, максимальный ток 5 А — комплементарный канал к +15 ВДК, необходимый для работы аналоговых схем с дифференциальным входом (например, модулей измерения тока/напряжения).
  • Стабильность выходного напряжения: ±0.1% от номинала для всех каналов — минимальные колебания (например, для +5 ВДК колебания не превышают ±0.005 В), предотвращающие сбои в работе чувствительных электронных компонентов (процессор, микросхемы логики).

    – 纹波系数 (пульсации) на выходе: <20 мВ (пик-пик) — подавление высокочастотных помех, возникающих при выпрямлении АК в ВДК, что гарантирует чистоту сигнала для аналоговых модулей.

• Функции защиты питания:
  • Защита от перегрузки: Токовые лимитеры на каждом выходном канале — автоматически ограничивают ток (например, для +5 ВДК лимит 22 А) при превышении номинальной нагрузки, предотвращая переheating трансформаторов и выпрямительных блоков.
  • Защита от короткого замыкания: Термические предохранители и шунтирующие диоды — разрывают цепь при коротком замыкании на выходе (например, повреждении кабеля к модулю I/O), защищая внутренние компоненты GE DS200LPPAG1AAA от разрушения.
  • Защита от переvoltaжа: Заземляющие устройства (MOV — Metal Oxide Varistor) на входе — подавляют импульсы переvoltaжа (до 2 кВ) от сетевых сбоев или молний, предотвращая их передачу на выходные каналы.
• Распределение сигналов:
  • Количество сигнальных линий: 64 двусторонние линии для передачи цифровых сигналов между модулями I/O и центральным процессором Mark VI — поддерживают скорость передачи до 10 Мбит/с, задержка <1 мкс.
  • Тип сигналов: ТTL-логика (0 В = низкий уровень, 5 В = высокий уровень) — стандарт для цифровых систем, обеспечивающий совместимость с всеми модулями Mark VI.
  • Изоляция сигнальных линий: Электрическая изоляция между сигнальными линиями и обмотками трансформатора питания — 1 кВ有效值 (1 мин), предотвращает взаимное влияние помех между цепями питания и сигнальными цепями.
• Операционные условия и конструкция:
  • Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям шкафа Mark VI с принудительной вентиляцией (близость к турбине, где температура может достигать 55 °C).
  • Класс защиты корпуса: IP20 (IEC 60529) — защищает от пыли и предметов диаметром >12 мм; монтируется в шину backplane Mark VI, занимает 2 слота (ширина 70 мм) для размещения трансформаторов и выпрямительных блоков.
  • Индикация: Светодиодные индикаторы для каждого выходного канала (зеленый — напряжение стабильно, красный — перегрузка/авария) и общий статус питания (желтый — входное напряжение присутствует) — упрощает диагностику неисправностей.

Преимущества и особенности

1. Высокая мощность и много Канальная конфигурация: Выходной ток +5 ВДК до 20 А и наличие ±15 ВДК каналов позволяют GE DS200LPPAG1AAA питать всю комплектацию модулей Mark VI в стандартном шкафу (до 8 модулей I/O + процессор). Например, в электростанции с турбиной 100 МВт модуль обеспечивает питание процессора Mark VI, 4 цифровых модулей, 2 аналоговых модулей и 1 коммуникационный модуль — без необходимости дополнительных блоков питания.
2. Экстремальная стабильность выходного напряжения: Точность ±0.1% гарантирует, что аналоговые модули I/O (например, датчики давления) получают чистый сигнал, свободный от помех — это критично для измерения параметров turbomachinery с высокой точностью (например, контроль давления пара в турбине с допуском ±0.01 бар). В условиях колебаний входного напряжения (например, в электростанциях с нестабильной сетью) GE DS200LPPAG1AAA поддерживает стабильность выходов, предотвращая ложные срабатывания систем защиты.
3. Комплексная защита от ошибок: Защита от перегрузки, короткого замыкания и переvoltaжа делает GE DS200LPPAG1AAA отказоустойчивым. При случайном коротком замыкании кабеля к +5 ВДК каналу термический предохранитель разрывает цепь за 0.05 с, предотвращая переheating трансформатора и выход из строя всего модуля — это снижает время простоя системы и стоимость ремонта.
4. Интеграция с системой Mark VI: Автоматическое распознавание контроллером Mark VI и отсутствие необходимости дополнительной конфигурации упрощают внедрение GE DS200LPPAG1AAA — инженеру достаточно установить модуль в шину backplane, и он сразу начинает работать, распределяя питание и сигналы. Это сокращает время монтажа и запуска системы управления turbomachinery.

Примеры применения в отраслях

• Энергетика (электростанция с паровой турбиной): В электростанции с 200 МВт паровой турбиной GE DS200LPPAG1AAA обеспечивает инфраструктуру для системы Mark VI:
  • Питает процессор Mark VI (через +5 ВДК канал) — контроллер обрабатывает сигналы от 15 датчиков температуры турбины и 8 датчиков давления пара, отправляя команды на регулировку клапанов.
  • Питает 3 аналоговых модуля I/O (через ±15 ВДК каналы) — эти модули измеряют ток генератора, напряжение на выходе и скорость вращения ротора, передавая данные в процессор для регулирования мощности.
  • Распределяет цифровые сигналы между процессором и 2-мя коммуникационными модулями — через них данные о работе турбины передаются на SCADA-систему и панель оператора.

    При кратковременном падении входного напряжения до 90% от номинала GE DS200LPPAG1AAA сохраняет стабильность выходов, предотвращая остановку турбины.

• Нефтегазовая промышленность (компрессорная станция): На станции с центробежным компрессором (для транспортировки газа по трубопроводу) GE DS200LPPAG1AAA поддерживает систему управления Mark VI:
  • Питает цифровой модуль I/O (через +5 ВДК) — модуль считывает статусы 10 клапанов компрессора и отправляет команды на их открытие/закрытие.
  • Питает аналоговый модуль измерения давления (через ±15 ВДК) — модуль контролирует давление газа на входе и выходе компрессора, сигнализируя о превышении лимитов.
  • Защищает систему от перегрузки при включении дополнительного насоса масла — ток на +5 ВДК канале увеличивается до 18 А, но токовый лимитер не срабатывает, так как значение ниже максимального (20 А).

    Устойчивость выходного напряжения гарантирует, что компрессор работает с постоянной скоростью, не допуская перепадов давления в трубопроводе.

• Теплоэнергетика ( котельная с газовой турбиной): В котельной с газовой турбиной (мощность 50 МВт) GE DS200LPPAG1AAA обеспечивает питание ключевых компонентов Mark VI:
  • Питает память процесора (через +5 ВДК) — в памяти хранятся параметры работы турбины (кривые эффективности, лимиты температуры), необходимые для оптимизации燃烧 газа.
  • Питает модуль системы защиты (через +5 ВДК) — модуль контролирует температуру выхлопных газов, при превышении критического значения отправляет команду на остановку турбины.
  • Распределяет сигналы между процессором и модулем управления燃烧 — через него регулируется подача газа в камеру燃烧，поддерживая оптимальный коэффициент воздушно-газовой смеси.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Рассчитайте общую нагрузку на выходные каналы — суммарный ток на +5 ВДК канале не должен превышать 20 А, а на ±15 ВДК — 5 А каждый. Например, если подключаете процессор (3 А) + 4 цифровых модуля (2 А each) + 2 аналоговых модуля (1 А each на ±15 ВДК), суммарный ток на +5 ВДК = 3+8=11 А (безопасно), на ±15 ВДК = 2 А (безопасно).
  2. Учтите тип входной сети — GE DS200LPPAG1AAA работает с двухфазным 120/240 ВАК; если на объекте используется трехфазное 380 ВАК, потребуется дополнительный трансформатор降压 (до 240 ВАК).
  3. Проверьте совместимость с модулями Mark VI — модуль полностью совместим со всеми модулями Mark VI, но не подходит для систем Mark V или Mark VIe (для них нужны специализированные модули питания).
• Меры предосторожности:
  1. Отключите входное питание перед монтажом/удалением — работа с подключенным 120/240 ВАК опасна для жизни; используйте тестер для проверки отсутствия напряжения на разъемах.
  2. Используйте кабели с достаточной сечением — Для +5 ВДК канала (макс. 20 А) используйте кабели с сечением ≥2.5 мм², для ±15 ВДК (5 А) — ≥0.75 мм²; тонкие кабели вызывают переheating и падение напряжения.
  3. Регулярно проверяйте индикаторы — Раз в месяц осматривайте светодиоды: красный индикатор канала означает перегрузку или аварию (необходимо отключить модуль и устранить причину, например, отключить лишний модуль I/O).
  4. Не эксплуатируйте модуль при превышении температурного диапазона — Работа при температуре >60 °C снижает срок службы трансформатора и может привести к внезапному выходу из строя; обеспечьте эффективную вентиляцию шкафа Mark VI.
