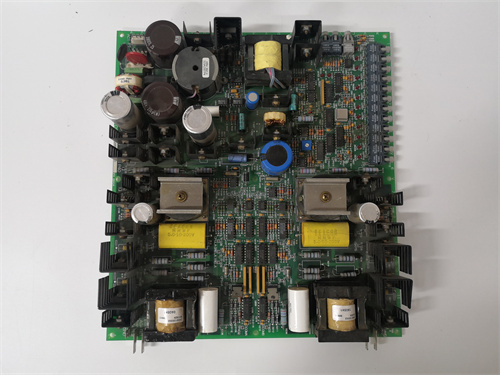

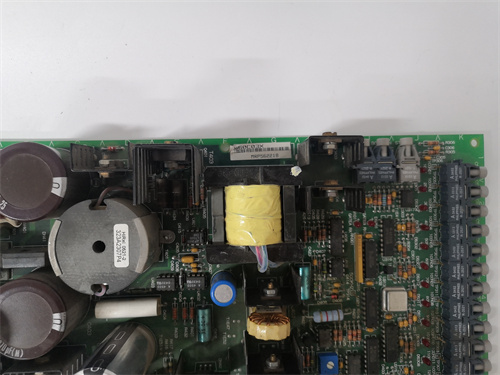

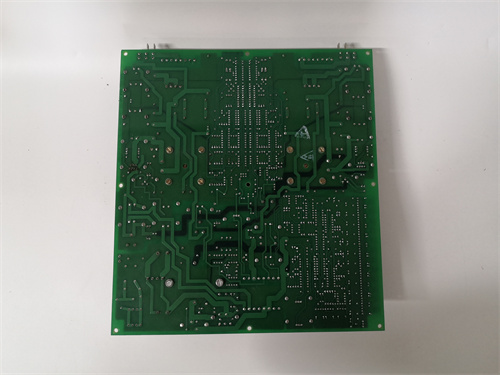

GE DS200LPPAG1AAA

Описание

Начальное представление продукта

Описание продукта

1. Высокоточная обработка сигналов:
   • Аналого-цифровые преобразователи (АЦП) с разрешением 18 бит и погрешностью ≤ 0,02% — обеспечивают точную обработку слабых сигналов от высокочувствительных датчиков (например, микропрессорных датчиков с диапазоном 0–1 бар);
   • Цифро-аналоговые преобразователи (ЦАП) с разрешением 16 бит — формируют стабильные управляющие сигналы для исполнителей (например, 4–20 мА для приводов регулирующих клапанов) с минимальными колебаниями (≤ 0,1% от номинала).
2. Автономное PID-регулирование:
   • Модуль поддерживает до 4 независимых PID-циклов — позволяет автономно управлять процессами (например, поддержание уровня воды в котле) без участия центрального контроллера Speedtronic;
   • При потере связи с контроллером GE DS200LPPAG1AAA автоматически переключается в режим локального управления, предотвращая остановку установки и обеспечивая безопасную эксплуатацию (например, поддержание минимального уровня масла в турбине).
3. Комплексная защита и диагностика:
   • Все каналы имеют защиту от переvoltaжа (до 30 В DC для AI/AO, до 250 В AC для DI/DO) и коротких замыканий — предотвращают повреждение модуля при нештатных подключениях;
   • Расширенная диагностика в реальном времени: светодиодные индикаторы на корпусе сигнализируют о состоянии каждого канала (зеленый — нормально, желтый — предупреждение, красный — ошибка), а данные об ошибках (например, обрыв датчика, перегрузка выхода) передаются в контроллер для логирования и уведомления операторов.

• AI каналы принимают сигналы от датчиков температуры выхлопных газов (4–20 мА), давления в компрессоре (4–20 мА) и уровня масла (4–20 мА);
• DI каналы принимают сигналы от предохранителей (например, «температура превышена», «дверь турбины открыта»);
• AO каналы формируют сигналы для привода топливного клапана (4–20 мА) и вентилятора охлаждения (4–20 мА);
• PID-цикл модуля регулирует подачу топлива в зависимости от температуры выхлопных газов — поддерживает оптимальный режим работы турбины, а при потере связи с контроллером продолжает автономное управление, предотвращая перегрев.

Параметры продукта

• Тип устройства: Модуль обработки сигналов и PID-регулирования для системы GE Speedtronic.
• Аналоговые входы (AI):
  • Количество каналов: 8 (независимых);
  • Поддерживаемые сигналы: 4–20 мА DC, 0–10 В DC, ±5 В DC, ±10 В DC;
  • Разрешение АЦП: 18 бит;
  • Погрешность: ≤ 0,02% от полного диапазона (при 25 °C);
  • Максимальная нагрузка: 500 Ом (для 4–20 мА).
• Аналоговые выходы (AO):
  • Количество каналов: 4 (независимых);
  • Поддерживаемые сигналы: 4–20 мА DC, 0–10 В DC;
  • Разрешение ЦАП: 16 бит;
  • Погрешность: ≤ 0,1% от полного диапазона (при 25 °C);
  • Максимальная нагрузка: 500 Ом (для 4–20 мА), 1 кОм (для 0–10 В).
• Цифровые входы (DI):
  • Количество каналов: 8 (независимых);
  • Поддерживаемые напряжения: 24 В DC (±10%), 120 В AC (±10%);
  • Ток срабатывания: ≤ 5 мА (для 24 В DC), ≤ 10 мА (для 120 В AC);
  • Время реакции: ≤ 1 мс.
• Цифровые выходы (DO):
  • Количество каналов: 4 (независимых);
  • Поддерживаемые напряжения: 24 В DC (±10%), 120 В AC (±10%);
  • Максимальный ток на канал: 1 А (постоянный), 3 А (кратковременный, до 1 с);
  • Тип выхода: Транзисторный (для 24 В DC), релейный (для 120 В AC).
• PID-регулирование:
  • Количество PID-циклов: 4 (независимых);
  • Типы регулирования: Пропорциональное, интегральное, дифференциальное (PID), пропорционально-интегральное (PI);
  • Диапазон коэффициентов: P (0,1–1000), I (0,1–1000 с), D (0–100 с).
• Коммуникация и питание:
  • Связь с контроллером: Шина Speedtronic (скорость передачи до 100 Мbps);
  • Питание: От шасси Speedtronic (5 В DC ±5%, потребляемый ток ≤ 3 А);
  • Поддерживаемые протоколы: Modbus RTU, Ethernet/IP.
• Операционные условия:
  • Температурный диапазон работы: 0 °C – +60 °C;
  • Температурный диапазон хранения: -40 °C – +85 °C;
  • Влажность: 5% – 95% (без конденсации);
  • Устойчивость к вибрации: IEC 60068-2-6, 10–500 Гц, 5 Г;
  • Класс защиты: IP20 (при установке в шасси).
• Сертификации: UL 508, CSA C22.2 No. 14, IEC 61010-1, IEEE 1588 PTP (для синхронизации времени).

Преимущества и особенности

1. Многофункциональность: Комбинация AI/AO/DI/DO и PID-регулирования в одном модуле — заменяет 3–4 отдельных устройств (аналоговый модуль, цифровой модуль, PID-регулятор), снижая количество компонентов в шасси и упрощая обслуживание.
2. Высокая точность: 18-битное АЦП и 16-битное ЦАП обеспечивают обработку сигналов с погрешностью ≤ 0,02% — критично для энергетических процессов, где минимальные отклонения параметров могут привести к снижению эффективности или аварии.
3. Автономность: Режим локального PID-регулирования при потере связи с контроллером — гарантирует непрерывную работу установки и повышает безопасность эксплуатации (особенно важно для удаленных объектов, где связь может быть нестабильной).
4. Совместимость с Speedtronic: Полная интеграция с системой GE Speedtronic — не требует дополнительных адаптеров или настроек, сокращая время внедрения и риск несовместимости.
5. Расширенная диагностика: Передача данных об ошибках в контроллер и индикация на корпусе — позволяет операторам быстро локализовать и устранить неисправности (например, заменить поврежденный датчик) без остановки системы.

Примеры применения в отраслях

• Энергетика (газовые/паровые турбины): В системах управления турбинами — GE DS200LPPAG1AAA обрабатывает сигналы от датчиков температуры, давления и уровня масла, регулирует подачу топлива через PID-цикл и управляет аварийными вентиляторами через DO каналы. При потере связи с контроллером модуль продолжает автономное управление, предотвращая перегрев турбины.
• Теплоэнергетика (котлы): В системах управления котлами — модуль принимает сигналы от датчиков уровня воды (AI) и температуры пара (AI), регулирует подачу воды через PID-цикл (AO) и блокирует запуск при открытой двери котла (DI сигнал «дверь открыта»).
• Нефтегаз (компрессорные станции): В системах контроля газовых компрессоров — GE DS200LPPAG1AAA обрабатывает сигналы от датчиков давления газа (AI) и вибрации компрессора (AI), регулирует скорость компрессора через AO и включает сигнализацию при превышении вибрации (DO).
• Химическая промышленность (реакторы): В системах управления химическими реакторами — модуль принимает сигналы от датчиков pH раствора (AI) и температуры реакции (AI), регулирует дозування реагентов через PID-цикл (AO) и останавливает процесс при нештатном давлении (DI сигнал «давление высокое»).

Сравнение с конкурентами

Советы по выбору

1. Тип используемой системы: Если вы работаете с контроллером GE Speedtronic — GE DS200LPPAG1AAA гарантирует полную совместимость и интеграцию, не требуя дополнительных настроек. Для систем Siemens или ABB лучше выбрать модули соответствующего производителя.
2. Требования к точности: Если процесс требует обработки сигналов с погрешностью ≤ 0,02% (например, управление газовой турбиной) — модуль подходит идеально; для менее требовательных процессов (например, управление конвейером) можно обойтись модулями с меньшим разрешением АЦП.
3. Необходимость автономности: Если система должна работать без связи с контроллером (например, удаленные компрессорные станции) — режим локального PID-регулирования GE DS200LPPAG1AAA является критическим фактором.
4. Количество сигналов и PID-циклов: Для систем с ≤ 8 AI, ≤ 4 AO, ≤ 8 DI, ≤ 4 DO и ≤ 4 PID-циклов один модуль достаточно; для более сложных систем используйте несколько экземпляров.

Приосторожности

• При монтаже: Устанавливайте GE DS200LPPAG1AAA только в совместимые шасси GE Speedtronic (например, DS200SHCAG1A) — использование несовместимых шасси приведет к неработоспособности модуля или повреждению backplane. Обязательно отключите питание шасси перед установкой/удалением модуля.
• Калибровка: Калибруйте аналоговые каналы (AI/AO) раз в 12 месяцев с использованием эталонного оборудования (например, эталонного генератора сигналов 4–20 мА) — это гарантирует сохранение погрешности ≤ 0,02% и стабильную работу PID-регулирования.
• Настройка PID: При настройке PID-коэффициентов используйте режим тестирования модуля (генерация имитационных сигналов) — это позволяет отладить коэффициенты (P, I, D) без влияния на реальный процесс, предотвращая колебания параметров.
• Обслуживание: При появлении ошибок (красный светодиод) сначала диагностируйте подключенные датчики и исполнители (проверьте кабели, полярность подключения), затем проверьте модуль через программное обеспечение Speedtronic. Ремонт или замену модуля должен проводить авторизованный сервис GE — использование неоригинальных запчастей нарушит безопасность и точность
