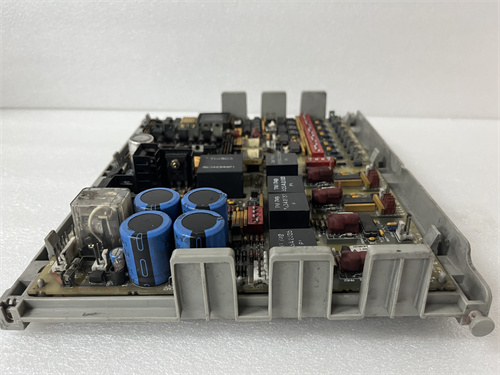

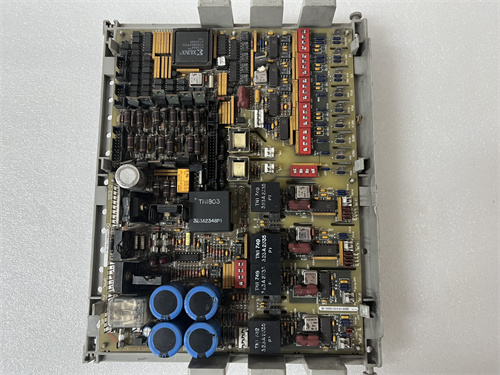

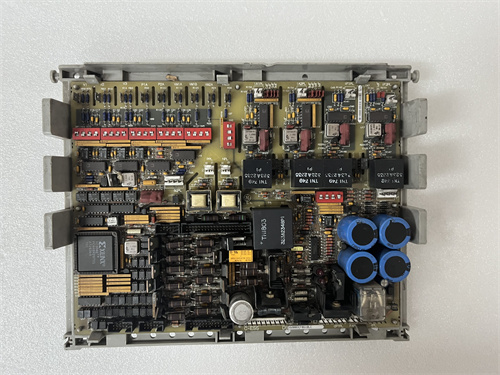

GE DS200PCCAG1ACB

Описание

Общая информация о продукте GE DS200PCCAG1ACB

Технические параметры GE DS200PCCAG1ACB

• Параметры интерфейсов и протоколов:
  • Встроенные интерфейсы:
    • 2 порта Ethernet (10/100 Мбит/с, RJ45) — для связи с SCADA, HMI и корпоративными сетями;
    • 1 порт Serial (RS-485/RS-232) — для локального обслуживания, подключения терминала или принтера логов;
    • 1 интерфейс для связи с шасси Speedtronic (GE Proprietary Bus) — для синхронизации с контроллером и модулями I/O;
  • Поддерживаемые протоколы: Modbus RTU/TCP, DNP3.0, GE Genius Bus — универсальность для интеграции с оборудованием GE и третьих производителей;
  • Максимальная скорость передачи: 100 Мбит/с (по Ethernet) — для быстрой передачи параметров турбины (температура, давление, скорость);
  • Латентность передачи: ≤ 2 мс (для критических сигналов управления) — минимальная задержка для реального времени.
• Защита и надежность:
  • Электрическая изоляция: Между Ethernet-портами — ≥ 2 кВ AC (1 минута), между Serial-портом и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Защита от несанкционированного доступа (парольная авторизация, контроль прав доступа);
    • Детекция ошибок передачи (контрольная сумма CRC, повторная передача при ошибке);
    • Резервное копирование конфигурации (встроенная Flash-память 512 МБ);
    • Защита от перепадов напряжения (стабилизация при отклонении ±25% от номинала);
  • Время между отказами (MTBF): ≥ 8 000 000 часов (по данным GE);
  • Степень защиты (IP-класс): IP20 — защита от пальцев и крупных частиц пыли (подходит для установки в шкафы управления турбинами).
• Интеграция и конфигурация:
  • Совместимые системы: GE Speedtronic Mark VI, Mark VIe;
  • Совместимое ПО: GE Proficy Machine Edition, GE Speedtronic Configuration Tool — для настройки протоколов, мониторинга и диагностики;
  • Поддерживаемые функции: Онлайн-мониторинг состояния соединений, логирование событий коммуникации, отправка предупреждений при потере связи (на HMI или по электронной почте).
• Механические и эксплуатационные параметры:
  • Габариты: 140 × 100 × 35 мм (ширина × высота × глубина);
  • Вес: 约 400 г;
  • Тип монтажа: Врезной в шасси GE Speedtronic (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: 0 °C до +60 °C — адаптирован к условиям турбинных холлов;
    • Диапазон хранения: -40 °C до +85 °C;
  • Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 180 мА).

Преимущества и особенности GE DS200PCCAG1ACB

1. Полная интеграция с GE Speedtronic: GE DS200PCCAG1ACB автоматически синхронизируется с контроллером Speedtronic при запуске, конфигурация через Proficy Machine Edition занимает не более 20 минут. В теплоэлектростанции это позволяет инженерам быстро настроить “Modbus TCP для передачи данных в SCADA” или “Genius Bus для связи с модулями I/O”, не требуя внешнего оборудования.
2. Устойчивость к промышленным помехам: Защита EMC класса EN 61000-6-4 делает GE DS200PCCAG1ACB устойчивым к помехам от мощных турбин и генераторов. В газовой электростанции модуль продолжает стабильно передавать данные о скорости ротора и давлении пара, не подвергаясь искажениям, что гарантирует безопасную работу турбины.
3. Широкое поддержание протоколов: Поддержка Modbus, DNP3.0 и GE Genius Bus делает GE DS200PCCAG1ACB универсальным для разных сценариев. В комплексной электростанции модуль подключается к локальному HMI через RS-485 (Modbus RTU) и к центральному SCADA через Ethernet (Modbus TCP), обеспечивая двойной канал связи и снижая риск разрыва.
4. Надежность и быстрая реакция: Латентность ≤ 2 мс и механическая прочность корпуса позволяют GE DS200PCCAG1ACB работать в суровых условиях турбинных холлов. При кратковременной потере питания модуль сохраняет конфигурацию в Flash-памяти, и после восстановления связи продолжает передавать данные без повторной настройки.

Примеры применения GE DS200PCCAG1ACB

• Теплоэлектростанция (паровая турбина 600 МВт): В ТЭС GE DS200PCCAG1ACB использует Ethernet для передачи данных о температуре пара (540 °C), давлении (16 МПа) и скорости ротора (3000 об/мин) в центральное SCADA через Modbus TCP. Одновременно модуль подключается к 4 модулям GE DS200SDCIG2AHB (силовые выходы) через Genius Bus, отправляя команды на регулировку дросселей подачи пара. При отклонении давления на 5% модуль передает сигнал предупреждения за 1,5 мс, операторы корректируют параметры, поддерживая стабильную мощность генератора.
• Газовая электростанция (газовая турбина 250 МВт): В ГЭС GE DS200PCCAG1ACB управляет связью между контроллером Mark VIe и панелью оператора (HMI) через RS-485 (Modbus RTU). Модуль отображает данные о расходе газа и температуре выхлопных газов в реальном времени, а при превышении температуры > 620 °C отправляет команду на снижение нагрузки, предотвращая перегрев турбины.
• Комплексная электростанция (смешанная установка): В станции с паровой и газовой турбинами GE DS200PCCAG1ACB использует DNP3.0 для передачи агрегированных данных (общая мощность, потребление топлива) в региональное энергетическое управление. Модуль поддерживает параллельную работу с двумя SCADA-системами, обеспечивая отказоустойчивость связи и контроль над всеми установками.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с GE Speedtronic: Прежде чем приобрести GE DS200PCCAG1ACB, убедитесь, что он поддерживается вашей версией Speedtronic (Mark VI/VIe) и контроллером (например, GE IS200AEADH4ADA). Информация о совместимости доступна в документации на [ссылка на GE DS200PCCAG1ACB] или через техническую поддержку GE.
• Оцените требования к коммуникации: Если вам нужно подключить несколько внешних систем (SCADA + HMI) или поддержать специфические протоколы (GE Genius Bus), GE DS200PCCAG1ACB — оптимальный выбор; для простых связей (только Modbus) можно рассмотреть модули с ограниченными функциями.
• Приобретайте оригинал: Для гарантии надежности и совместимости покупайте GE DS200PCCAG1ACB только у авторизованных дилеров GE — подделки имеют низкий MTBF (< 5 млн часов) и не поддерживают полную интеграцию с Speedtronic, что может привести к авариям.

Предостережения

• Не используйте с несовместимыми системами: GE DS200PCCAG1ACB разработан для GE Speedtronic — использование с Siemens Sinamics или ABB Advant OCS приведет к несовместимости протоколов и невозможности связи.
• Настройте защиту доступа: После конфигурации установите пароль администратора и ограничивайте права доступа к параметрам протоколов — несанкционированное изменение может привести к сбою коммуникаций или утечке данных.
• Осуществляйте монтаж при остановке турбины: При установке или замене GE DS200PCCAG1ACB полностью остановите турбину и отключите питание шкафа Speedtronic — работающая турбина создает сильные вибрации, которые могут повредить модуль или причинить травму.
• Регулярно обновляйте firmware: Каждый полугодие обновляйте ПО модуля через Speedtronic Configuration Tool — обновления исправляют ошибки протоколов и повышают устойчивость работы.
