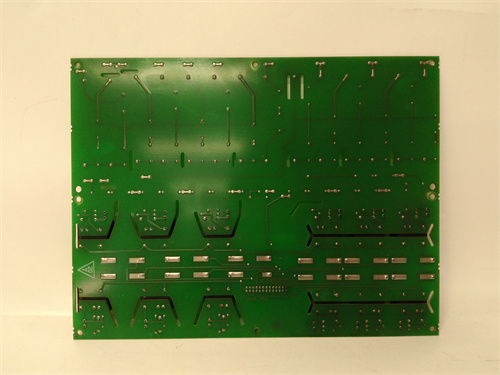

GE DS200PCCAG5ACB

Описание

Общая информация о продукте

Технические параметры продукта

• Процессор и производительность:
  • Процессор: 32-битный микроконтроллер Motorola 68040 (частота 25 МГц) — оптимизирован для работы в реальном времени, поддерживает параллельную обработку задач (сбор данных, выполнение ПИД-алгоритмов, коммуникация) с циклом обновления данных <10 мс.
  • Память:
    • Оперативная память (RAM): 1 МБ SRAM (с батарейным питанием — поддерживает сохранение данных при отключении основного питания в течение 72 часов).
    • Постоянная память (ROM/EPROM): 512 кБ EPROM (для хранения операционной системы Mark V) + 256 кБ EEPROM (для сохранения конфигураций, логировальных данных и параметров работы turbomachinery).
  • Поддерживаемые алгоритмы: ПИД-регуляция (пропорционально-интегрально-дифференциальная), адаптивное управление, логические схемы защиты (например, блокировка турбины при превышении температуры), расчетные модели эффективности turbomachinery.
• Коммуникационные интерфейсы:
  • Встроенные интерфейсы для взаимодействия с модулями Mark V:
    • Шина backplane Mark V (8-битная, скорость передачи до 1 Мбит/с) — для связи с аналоговыми/цифровыми модулями I/O (например, GE DS200SIOBH1ACA) и модулями питания.
    • Serial Port (RS232) — для локального обслуживания (настройка параметров через терминал) и связи с панелями оператора Mark V (например, GE PanelView).
  • Интерфейсы для внешних систем:
    • Modbus RTU Port (RS485) — для обмена данными с SCADA-системами, системами архивации и внешними контроллерами на дистанции до 1200 м.
    • Опциональный Ethernet Adapter (через разъем expansion) — поддерживает Modbus TCP для интеграции с современными системами мониторинга (например, GE CIMPLICITY).
• Функции защиты и надежности:
  • Защита от перепадов напряжения: Встроенные стабилитроны и фильтры на входе питания — подавляют импульсы переvoltaжа (до 1.5 кВ) от сетевых сбоев, предотвращая повреждение процессора и памяти.
  • Контроль самодиагностики: Постоянная проверка работы процессора, памяти и интерфейсов — при обнаружении неисправности модуль отправляет сигнал аварии на индикаторы и блокирует критические команды (например, запуск турбины), предотвращая аварии.
  • Резервирование (опционально): Поддержка двойного конфигурирования (2 модуля GE DS200PCCAG5ACB в режиме “активный-резервный”) — при сбое активного модуля резервный автоматически берет на себя управление за <100 мс, обеспечивая непрерывную работу системы.
• Операционные условия и конструкция:
  • Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям шкафа Mark V с принудительной вентиляцией (близость к turbomachinery, где температура может достигать 55 °C).
  • Класс защиты корпуса: IP20 (IEC 60529) — защищает от пыли и предметов диаметром >12 мм; монтируется в шину backplane Mark V, занимает 2 слота (ширина 70 мм) для размещения процессора и памятью.
  • Индикация: Светодиодные индикаторы статуса (зеленый — нормальная работа, желтый — предупреждение, красный — авария) и индикаторы связи (синий — данные передаются) — упрощает визуальную диагностику.

Преимущества и особенности

1. Надежность и длительный жизненный цикл: Процессор Motorola 68040 и компоненты с высокой степенью устойчивости делают GE DS200PCCAG5ACB подходящим для длительной эксплуатации (15–20 лет) — критически важно для объектов с длительным жизненным циклом (например, атомные электростанции, крупные нефтегазовые комплексы). GE предоставляет поддержку и запчасти для модуля в течение 10+ лет, что снижает риск простоя из-за нехватки компонентов.
2. Совместимость с системой Mark V: Полная совместимость с всеми модулями I/O, панелями оператора и блоками питания Mark V позволяет интегрировать GE DS200PCCAG5ACB в существующие установки без перепроектирования. Например, при замене старого контроллера Mark V на GE DS200PCCAG5ACB не нужно менять аналоговые модули или кабели — модуль автоматически распознает существующие компоненты.
3. Функции защиты и самодиагностика: Постоянная самодиагностика и защита от перепадов напряжения предотвращают сбои в критические моменты. При обнаружении ошибки в памяти модуль немедленно блокирует команду на увеличение скорости турбины и сигнализирует об аварии — это предотвращает повреждение ротора и снижает экономические потери от остановки.
4. Гибкая коммуникация: Поддержка Modbus RTU/TCP и RS232 позволяет GE DS200PCCAG5ACB интегрироваться как с устаревшими, так и с современными системами. В электростанции с устаревшей панелью оператора Mark V модуль обменивается данными через RS232, а через Ethernet Adapter передает данные на современную SCADA-систему — без необходимости замены всей инфраструктуры.

Примеры применения в отраслях

• Энергетика (электростанция с газотурбиной): В электростанции с 150 МВт газотурбиной на базе системы Mark V GE DS200PCCAG5ACB выполняет центральные функции управления:
  • Обрабатывает сигналы от 8 аналоговых модулей (температура газового потока, давление пара, скорость вращения турбины) — частота обновления данных 10 раз в секунду.
  • Выполняет ПИД-алгоритмы для регулировки подачи газа в камеру сгорания и скорости турбины — поддерживает номинальную мощность с точностью ±1 МВт.
  • Отправляет команды на 4 цифровых модуля (управление клапанами, насосами масла, системой охлаждения) — задержка команды <10 мс.

    В режиме “активный-резервный” (два модуля GE DS200PCCAG5ACB) система обеспечивает непрерывную работу 24/7, даже при сбое одного модуля.

• Нефтегазовая промышленность (компрессорная станция): На станции по транспортировке газа с центробежным компрессором GE DS200PCCAG5ACB управляет процессами и защищает оборудование:
  • Считывает данные от датчиков давления газа (через аналоговые модули) — при превышении давления >10 МПа отправляет команду на закрытие клапанов и остановку компрессора.
  • Обменивается данными с системой мониторинга через Modbus RTU (RS485) — передаёт параметры работы компрессора (температура ротора, потребляемый ток) на центральный диспетчерский центр.

    Самодиагностика модуля обнаруживает ошибки в памяти за 0.5 с — блокирует команду на увеличение скорости компрессора, предотвращая повреждение уплотнений.

• Теплоэнергетика ( котельная с паровой турбиной): В котельной с 50 МВт паровой турбиной GE DS200PCCAG5ACB регулирует параметры процесса и интегрируется с внешними системами:
  • Управляет уровнем воды в котлах через аналоговые модули — поддерживает уровень в диапазоне 45–55% от объема, предотвращая перегрев.
  • Передает данные о производительности турбины (количество выработанной электроэнергии, температура выхлопных газов) на SCADA-систему через Ethernet Adapter.

    При отключении основного питания батарейное питание RAM сохраняет конфигурации и логи данных в течение 72 часов — после восстановления питания система запускается без потери параметров.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Утвердите совместимость с системой Mark V — GE DS200PCCAG5ACB работает только с системой Mark V (все версии); для Mark VI/VIe выберите специализированные контроллеры (например, GE IS200CPUH1ACE).
  2. Определите необходимость резервирования — для критических объектов (газотурбинные электростанции) выберите опцию “активный-резервный” (два модуля), для менее критических (малые компрессорные станции) — одиночный модуль.
  3. Выберите интерфейсы под внешние системы — если нужно интегрировать с современной SCADA, добавьте Ethernet Adapter; для работы с устаревшими терминалами достаточно RS232/Modbus RTU.
• Меры предосторожности:
  1. Отключите питание системы Mark V перед монтажом/удалением модуля — работа с подключенным напряжением опасна для жизни и может привести к повреждению GE DS200PCCAG5ACB или шиной backplane.
  2. Регулярно проверяйте батарейное питание RAM — Раз в год заменяйте батарею (тип CR2032) — иначе при отключении питания потеряются конфигурации и логи данных.
  3. Не обновляйте прошивку без подтверждения GE — Несанкционированные обновления прошивки могут привести к несовместимости с модулями I/O; используйте только прошивку из официального архива GE.
  4. Тестируйте режим резервирования (при наличии) — Раз в квартал выполняйте тест переключения с активного на резервный модуль; убедитесь, что переключение происходит за <100 мс и не вызывает остановки turbomachinery.

DS200PCCAG5ACB
