Описание
Общая информация о продукте

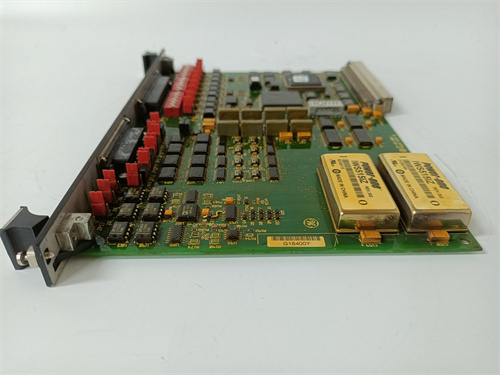

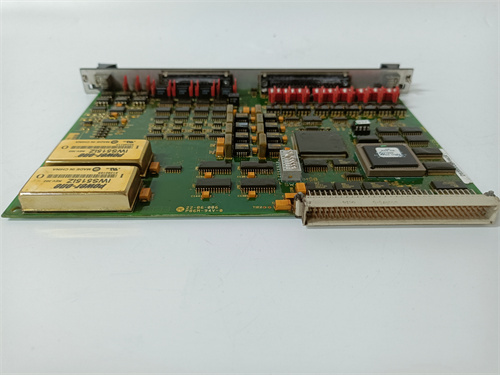

Первым делом рассматриваемый компонент — это промышленный модуль реле защиты для систем автоматизации от компании GE, конкретно модель DS200RTBAG1AHC (ссылка на продукт будет предоставлена позже). GE DS200RTBAG1AHC относится к серии устройств безопасности для контроллеров GE Mark VIe, разработанных для мониторинга и защиты критических оборудования в энергетических установках, металлургических заводах и других промышленных объектах, где требуется своевременное реагирование на аномалии.
Модуль GE DS200RTBAG1AHC сочетает в себе функции аналогового ввода и релейных выходов, обеспечивая быстрое срабатывание при превышении критических параметров (температура, давление, ток). Например, в турбинных установках GE DS200RTBAG1AHC контролирует температуру вала турбины, и при достижении опасного уровня мгновенно отправляет сигнал на аварийное останавливание, предотвращая повреждение дорогостоящего оборудования.
Технические параметры продукта
Компонент GE DS200RTBAG1AHC имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Модуль реле защиты с аналоговыми входами для контроллеров GE Mark VIe;
- Количество каналов:
- Аналоговый ввод (AI): 8 каналов (4–20 мА, ±10 В);
- Релейные выходы: 4 канала (НО/Замкнутый контакт, ток до 5 А на канал);
- Электрические характеристики:
- Питание: 24 В DC (от контроллера Mark VIe);
- Изоляция: Галваническая между каналами и контроллером (3000 В RMS);
- Время срабатывания реле: ≤1 мс (для критических сигналов);
- Защитные функции:
- Мониторинг перегрева, передавления и перетока;
- Защита от короткого замыкания на входах;
- Дублирование критических сигналов для надежности;
- Эксплуатационные условия:
- Корпус: Металлический, класс защиты IP20;
- Размеры: 190 мм × 130 мм × 55 мм (ширина × высота × глубина);
- Рабочая температура: -5 °C – +65 °C;
- Влажность: 5–95% RH (без конденсации);
- Сертификации: CE, UL, IEC 61508 (SIL 2), ISO 9001.
Преимущества и особенности
GE DS200RTBAG1AHC выделяется среди аналогов благодаря следующим преимуществам:
- Мгновенное срабатывание: Время реакции ≤1 мс делает GE DS200RTBAG1AHC эффективным для защиты оборудования от быстрых аномалий (например, резкого повышения давления в трубопроводах);
- Совместимость с аналоговыми датчиками: 8 каналов AI поддерживают стандартные сигналы (4–20 мА, ±10 В), что позволяет подключать разнообразные сенсоры без адаптеров;
- Робастные релейные выходы: Возможность работы с током до 5 А на канал позволяет GE DS200RTBAG1AHC напрямую управлять аварийными приводами и сигнальными системами, без дополнительных реле;
- Интеграция с GE Mark VIe: Полная синхронизация с контроллером гарантирует, что данные о срабатывании модуля мгновенно передаются в систему управления, что критично для анализа причин аномалий.
Примеры применения в отраслях
GE DS200RTBAG1AHC используется в ключевых секторах:
- Энергетика: В генераторных установках защищает обмотки генераторов от перегрева, контролируя температуру через термокопели и срабатывая при превышении лимитов;
- Металлургия: В электродвигательных установках прокатных станов мониторит ток двигателей, предотвращая их сгорание при перегрузке;
- Химическая промышленность: В реакторных системах контролирует давление и концентрацию реагентов, срабатывая при аномалиях для остановки подачи опасных веществ;
- Теплоснабжение: В котельных защищает трубы от перегрева, контролируя температуру теплоносителя и отключая секции при превышении безопасных уровней.
Сравнение с конкурентами
Сравнение GE DS200RTBAG1AHC с аналоговыми модулями реле защиты (Siemens SIRIUS RT0, ABB RTU560):
| Параметр | GE DS200RTBAG1AHC | Siemens SIRIUS RT0 | ABB RTU560 |
|---|---|---|---|
| Время срабатывания | ≤1 мс | ≤5 мс | ≤3 мс |
| Количество АИ каналов | 8 | 4 | 6 |
| SIL сертификация | SIL 2 | SIL 1 | SIL 2 |
GE DS200RTBAG1AHC преимуществует по скорости реакции и количеству аналоговых входов, что делает его предпочтительным для систем с высокими требованиями к безопасности и разнообразными сенсорами.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте GE DS200RTBAG1AHC для систем GE Mark VIe, где требуется защита оборудования с быстрыми аномалиями (турбины, генераторы). Для менее критических объектов рассмотрите модель GE DS200RTBAG1A с временем срабатывания ≤5 мс;
- Убедитесь, что тип сигналов сенсоров (4–20 мА или ±10 В) совпадает с входами модуля для избежания необходимости адаптеров.
Предостережения
- Регулярно калибруйте аналоговые входы GE DS200RTBAG1AHC через ПО GE Proficy — неточности могут привести к ложным срабатываниям или пропуску аномалий;
- Проверяйте состояние релейных контактов каждые 6 месяцев — окисление может привести к замедлению срабатывания;
- Монтируйте модульисточников вибрации — механические нагрузки могут повредить чувствительные компоненты аналоговых входов.
