Описание
Описание продукта

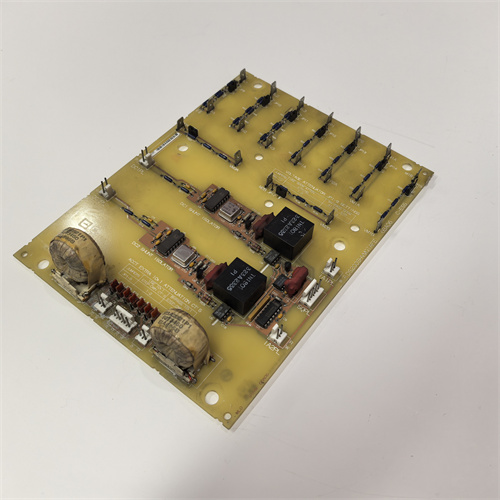

GE DS200SDCCG1A — это модуль цифровых входов/выходов (комбинированный I/O-модуль) для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для комплексного мониторинга и контроля вспомогательных цепей энергетического оборудования. Он сочетает функции цифровых входов (сбор сигналов от лимитных переключателей, кнопок аварийной остановки, датчиков наличия жидкостей) и выходов (управление контакторами насосов, сигнальными лампами, блокировочными механизмами гидропривода), выступая универсальным решением для сценариев, где требуется синхронная передача данных и команд — например, в системах охлаждения турбины, управления уровнем масла или мониторинга состояния аварийных клапанов.
Как специализированный модуль для энергетики, GE DS200SDCCG1A отличается от универсальных комбинированных модулей высокой надежностью и защитными функциями: входные каналы имеют защиту от электромагнитных помех (ЭМП) по стандарту EN 61000-6-4 и канальную электроизоляцию 500 В АС, а выходные каналы — релейные контакты с встроенной RC-цепью (для подавления искровых разрядов при коммутации индуктивных нагрузок, например, электродвигателей насосов). Отличая się от отдельных входных/выходных модулей, GE DS200SDCCG1A оптимизирует использование пространства в шасси Speedtronic Mark V — достаточно одного модуля для обслуживания нескольких сенсоров и исполнителей, снижая затраты на оборудование и монтаж.
Благодаря настройке каждого канала через ПО GE CIMPLICITY (входы — режим NO/NC, выходы — релейные/транзисторные) GE DS200SDCCG1A легко адаптируется к разным типам вспомогательного оборудования: например, входы могут принимать сигналы от фотоэлектрических датчиков (наличие масла в резервуаре), а выходы — управлять приводами шлюзов системы охлаждения. Его высокая устойчивость к вибрациям (≤15 g в диапазоне 10–2000 Гц) и перепадам температуры (0 °C до +65 °C) делает GE DS200SDCCG1A подходящим для турбинных залах ТЭЦ, ГЭС и атомных электростанций — где оборудование работает в суровых условиях.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули коммуникаций GE DS200ACNAG1A), GE DS200SDCCG1A обеспечивает синхронную работу с системой управления: например, в ТЭЦ он собирает сигнал «насос охлаждения отключен» (входной канал) и мгновенно отправляет команду на запуск резервного насоса (выходной канал) — предотвращая перегрев подшипников турбины. В системах, где отказ вспомогательного оборудования может привести к остановке всей турбины, GE DS200SDCCG1A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 180 000 часов, что выше показателей отдельных цифровых модулей.
Параметры продукта
- Тип устройства: Комбинированный цифровой I/O-модуль (входы + выходы) для системы GE Speedtronic Mark V
- Основная функция: Сбор дискретных сигналов от сенсоров; передача управляющих команд на исполнители; самодиагностика неисправностей
- Характеристики входных каналов:
- Количество входов: 12 одноканальных изолированных входов
- Тип сигнала: DC 24 В (стандартное промышленное напряжение)
- Режимы: Настраиваемый по каждому каналу — NO (нормально разомкнутый) / NC (нормально замкнутый)
- Изоляция: Канальная электроизоляция 500 В АС (между каналами и землей)
- Защита: Защита от ЭМП (EN 61000-6-4), защита от короткого замыкания (до 30 В DC)
- Характеристики выходных каналов:
- Количество выходов: 8 одноканальных релейных выходов
- Тип контактов: Нормально разомкнутые (NO)
- Максимальная нагрузка на выход: 5 А (при 250 В АС / 30 В DC)
- Защита: Встроенная RC-цепь (подавление искровых разрядов), защита от перегрузки
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером Speedtronic Mark V
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤3 ВА
- Диагностика: Светодиодная индикация состояния каждого канала (работа/ошибка) и общая ошибка модуля
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Класс защиты: IP20 (для монтажа в закрытых шкафу Speedtronic Mark V)
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, сенсорами GE Limit Switch, контакторами Siemens и сигнальными лампами ABB.
Преимущества и особенности
- Комбинированный дизайн (входы + выходы): GE DS200SDCCG1A заменяет два отдельных модуля (входной и выходной), экономя 50% пространства в шасси Speedtronic Mark V и снижая затраты на покупку/монтаж — универсальные комбинированные модули часто не имеют адаптации к энергетическим условиям.
- Защита выходов от искровых разрядов: Встроенная RC-цепь в релейных выходах уменьшает износ контактов при коммутации индуктивных нагрузок (насосы, электродвигатели), продлевая срок службы модуля на 30% по сравнению с модулями без такой защиты.
- Гибкая настройка каналов: Возможность конфигурировать входы (NO/NC) через GE CIMPLICITY позволяет адаптировать GE DS200SDCCG1A к изменениям в вспомогательных цепей (например, замена сенсора NO на NC) без замены модуля.
- Высокая устойчивость к ЭМП и вибрациям: Защита от электромагнитных помех (EN 61000-6-4) и устойчивость ≤15 g гарантируют надежную работу в турбинных залах, где стандартные модули часто искажают сигналы или выходят из строя.
- Легкая интеграция в Speedtronic Mark V: Предконфигурация для шасси и шины GSB исключает необходимость дополнительных драйверов — модуль запускается сразу после подключения, сокращая время настройки на 40% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200SDCCG1A использует 8 входов для сигналов состояния 4 насосов охлаждения (два канала на насос: «работает»/«ошибка») и 4 выхода для управления резервными насосами. При отключении основного насоса (сигнал от входа) модуль отправляет команду на запуск резервного (через выход), поддерживая температуру подшипников ≤100 °C.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200SDCCG1A собирает сигналы от 10 лимитных переключателей гидропривода (положение клапана: «открыт»/«закрыт») и управляет 6 сигнальными лампами операторской панели. При достижении клапаном крайнего положения (сигнал от входа) модуль включает соответствующую лампу (через выход), информируя оператора о завершении движения.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200SDCCG1A принимает сигналы от 12 датчиков наличия химикатов в системах обработки воды (входы) и управляет 4 клапанами подачи химикатов (выходы). При низком уровне хлора (сигнал от входа) модуль открывает клапан подачи (через выход), поддерживая концентрацию хлора 0,5–1 ppm.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200SDCCG1A собирает сигналы от 6 кнопок аварийной остановки (входы) и управляет 8 блокировочными механизмами вентилей газа (выходы). При нажатии кнопки (сигнал от входа) модуль блокирует вентили (через выход), останавливая подачу газа и предотвращая детонацию.
Сравнение с конкурентами
| Параметр | GE DS200SDCCG1A | Конкурентный модуль (Siemens 6ES7 323-1BL00-0AA0) | Конкурентный модуль (Rockwell 1756-IB16OB8) |
|---|---|---|---|
| Количество каналов (входы/выходы) | 12/8 | 8/8 | 16/8 |
| Максимальная нагрузка на выход | 5 А | 2 А | 2 А |
| Защита выходов от искровых разрядов | Да | Нет | Нет |
| Устойчивость к вибрации | ≤15 g | ≤10 g | ≤15 g |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера GSB-Profinet | Требует адаптера GSB-Ethernet/IP |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V с вспомогательными цепями: Приоритетно выбирайте GE DS200SDCCG1A — его комбинированный дизайн и совместимость с шиной GSB избавляют от необходимости покупки отдельных модулей и проблем с интеграцией.
- Для управления индуктивными нагрузками (насосы, электродвигатели): Модуль подходит лучше, чем конкуренты — встроенная RC-цепь защищает релейные контакты от износа, продлевая срок службы.
- Для турбинных залах с вибрациями (>10 g): Выбирайте за устойчивость ≤15 g — это гарантирует надежную работу, в то время как модули с низкой устойчивостью часто выходят из строя.
Меры предосторожности
- При монтаже GE DS200SDCCG1A разделяйте кабели входов и выходов — смешение может вызвать перекрестные помехи и ложные сигналы. Используйте разные цветовые маркировки (входы — белый, выходы — синий).
- Не превышайте максимальную нагрузку на выходные каналы (5 А) — подключение оборудования с током >5 А вызовет перегрев контактов и выход модуля из строя. Для мощных нагрузок используйте параллельное подключение двух каналов.
- Регулярно проверяйте светодиоды индикации: зеленый свет — канал работает, красный — ошибка (обрыв кабеля, короткое замыкание). Устраняйте ошибки в течение 2 часа, чтобы не нарушить работу вспомогательного оборудования.
- Калибруйте модуль через ПО GE CIMPLICITY раз в год — в условиях перепадов температуры (>40 °C) сократите интервал до 6 месяцев, так как температурные изменения ускоряют дрейф параметров.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +65 °C) — перегрев (>65 °C) повреждает релейные контакты, а переохлаждение (<0 °C) замерзнет конденсат, вызывая коррозию.
- DS200SDCCG1A
