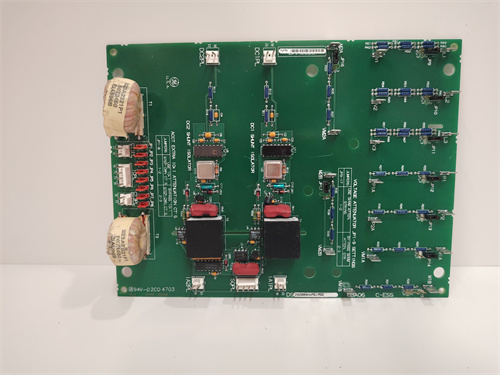

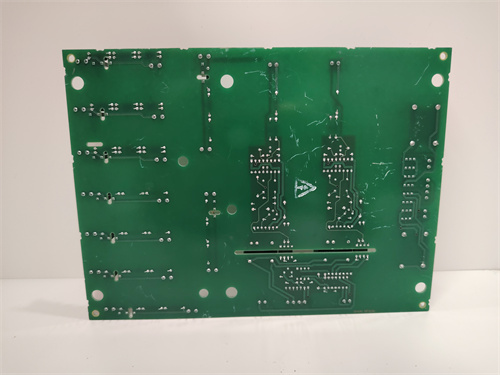

GE DS200SDCCG2A

Описание

Общая характеристика продукта GE DS200SDCCG2A

Технические параметры GE DS200SDCCG2A

• Параметры управления и мониторинга:
  • Тип модуля: Модуль управления аварийными отключениями (Shutdown Control & Command);
  • Количество входов для сигналов аварии: 16 дискретных входов (DI, 24 В DC, NC/NO контакты) — для подключения датчиков критических параметров (перегрев, низкий уровень масла);
  • Количество выходов для команд отключения: 8 дискретных выходов (DO, релейные контакты, 2 А / 250 В AC) — для управления клапанами отключения топлива, приводами останова;
  • Поддерживаемые логические функции: Конфигурируемые логические элементы (AND/OR/NOT) — для формирования условий аварийного отключения (например, “перегрев И низкий уровень масла”).
• Электрические и защитные параметры:
  • Питание: 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы Speedtronic (избыточное питание для повышения надежности);
  • Потребляемый ток: ≤1,0 А (при работе всех входов/выходов);
  • Изоляция: 3000 В AC (между входами, между выходами, между входами/выходами и землей) — по стандарту IEC 60664-1, защита от перепадов напряжения;
  • Защита от ложных срабатываний: Встроенный фильтр дребезга контактов (0,1–100 мс, настраиваемый) — подавление помех от вибраций или нестабильности контактов;
  • Защита от короткого замыкания: Предохранители на каждом выходе (Slow-Blow, 2 А) — автоматическое отключение при перегрузке.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -10 °C до +70 °C (широкий диапазон для технических помещений);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark V / Mark VI);
  • Материал корпуса: Фанера с эпоксидной смолой (UL94 V-0) — жаропрочность и устойчивость к химическим веществам;
  • Размеры: 160 мм × 100 мм × 40 мм (стандартный размер для модулей Speedtronic);
  • Устойчивость к вибрациям: 5–500 Гц (1 Г, по IEC 60068-2-6) — не подвержен влиянию вибраций от турбины.
• Совместимость и функциональность:
  • Совместимые системы GE: Speedtronic Mark V, Speedtronic Mark VI, контроллеры GE IC698CMx;
  • Функции диагностики: Мониторинг состояния входов/выходов, проверка исправности релей, отправка ошибок в контроллер через внутреннюю шину;
  • Режим тестирования: Конфигурируемый режим теста (без фактического отключения турбины) — для проверки работоспособности модуля без остановки производства.

Преимущества и особенности GE DS200SDCCG2A

1. Надежность в критических ситуациях: Избыточное питание (18–30 В DC) и высокая изоляция (3000 В AC) гарантируют, что GE DS200SDCCG2A продолжает работать даже при нестабильности электроснабжения или перепадах напряжения — критически важно для систем, где отказ модуля приведет к аварии.
2. Защита от ложных срабатываний: Фильтр дребезга контактов с настраиваемым временем (0,1–100 мс) предотвращает случайное отключение турбины из-за вибраций или нестабильных сигналов от датчиков. Это отличие GE DS200SDCCG2A от аналогов, где фильтры часто имеют фиксированное время и не адаптируются к условиям эксплуатации.
3. Гибкая конфигурация логики: Возможность настраивать логические функции (AND/OR/NOT) позволяет адаптировать GE DS200SDCCG2A к специфическим требованиям каждого объекта — например, в ТЭС можно задать условие “перегрев пара И низкий уровень воды”, а в ГЭС — “нестабильность скорости И высокое давление”.
4. Легкая интеграция с системами GE: GE DS200SDCCG2A полностью совместим с контроллерами Speedtronic Mark V / Mark VI — настройка логики, тестирование и мониторинг выполняются через стандартное ПО GE ToolboxST. Не требуется дополнительные адаптеры, что сокращает время монтажа и обслуживания.
5. Функция тестирования без остановки: Режим теста позволяет проверять работоспособность модуля (сигналы входов, команды выходов) без фактического отключения турбины — критично для круглосуточных объектов, где остановка производства приводит к большим потерям.

Примеры применения GE DS200SDCCG2A в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с паровой турбиной мощностью 250 МВт GE DS200SDCCG2A подключен к 16 датчикам: 8 датчиков температуры пара (NC контакты), 4 датчика уровня масла (NC контакты), 4 датчика давления (NO контакты). Логика модуля настроена так: “температура >550 °C И уровень масла <20%” — при выполнении условия модуль отправляет команду на 2 выхода: закрытие клапана подачи топлива и активацию сигнала аварии на операторской панели.
• Гидроэлектростанция (ГЭС): В ГЭС GE DS200SDCCG2A управляет аварийным остановом гидротурбины — входы подключены к 6 датчикам скорости ротора (NO контакты) и 10 датчикам давления в трубопроводах (NC контакты). При превышении скорости на 15% номинальной модуль через 3 выхода отключает приводы вентилей и отправляет сигнал в контроллер Mark VI для остановки турбины. Фильтр дребезга установлен на 50 мс, чтобы исключить влияние вибраций при старте.
• Крупный металлургический завод (с собственной ТЭС): В заводе с газовой турбиной GE DS200SDCCG2A контролирует параметры сгорания — входы подключены к 12 датчикам концентрации газов (NO контакты) и 4 датчикам давления в камере сгорания (NC контакты). При превышении концентрации углекислого газа >10% и давления >2 МПа модуль отключает подачу газа через 4 выхода и активирует систему пожаротушения.
• Атомная электростанция (АЗЭС): В АЗЭС GE DS200SDCCG2A используется в системе защиты вспомогательных турбин — входы подключены к датчикам радиации (NC контакты) и температуры теплоносителя (NC контакты). Высокая изоляция (3000 В AC) защищает модуль от перепадов напряжения в силовых сетях, а режим теста выполняется раз в месяц без остановки турбины, гарантируя надежность системы.

Сравнение GE DS200SDCCG2A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE DS200SDCCG2A

Рекомендации по выбору

1. Совместимость с существующей системой: Выбирайте GE DS200SDCCG2A если у вас уже установлены контроллеры GE Speedtronic Mark V / Mark VI — это гарантирует безпроблемную интеграцию и поддержку от производителя.
2. Требования к логике аварии: Если вам нужно настраивать сложные условия отключения (например, комбинация 3+ сигналов), GE DS200SDCCG2A подходит лучше, чем Siemens S7-1500 F-DO (только логика AND) или Emerson Ovation 1C31225G01 (без NOT).
3. Условия эксплуатации: Для объектов с сильными вибрациями (например, металлургические заводы) выбирайте GE DS200SDCCG2A за счет настраиваемого фильтра дребезга — можно увеличить время до 100 мс и предотвратить ложные срабатывания.

Меры предостережения

1. Профессиональная настройка логики: Логику аварийного отключения должен настраивать специалист с сертификацией GE — неправильная конфигурация (например, лишнее условие OR) может привести к частым остановкам или неотработке защиты.
2. Регулярное тестирование: Раз в 1–3 месяца запускайте режим теста GE DS200SDCCG2A через ПО GE ToolboxST — проверяйте все входы (симулируйте сигналы аварии) и выходы (проверяйте команды на клапаны), выявляя неисправные компоненты.
3. Контроль предохранителей: Раз в 6 месяцев проверяйте состояние предохранителей на выходах — перегоревший предохранитель не позволит модулю отправить команду отключения, что опасно для турбины.
4. Монтаж в защищенных шкафах: Из-за IP20 монтируйте GE DS200SDCCG2A только в шкафы GE Speedtronic с температурой -10–70 °C и влажностью <95% (без конденсации) — перегрев или влага повреждает внутренние компоненты.
