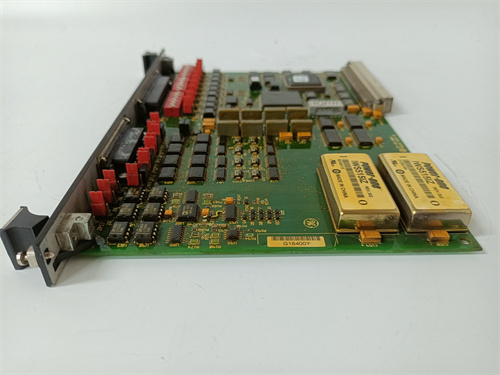

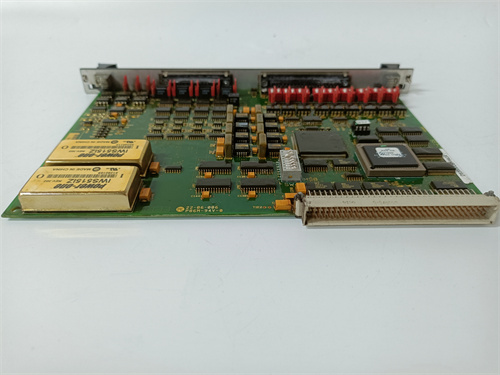

GE DS200SDCCG3A

Описание

Общая характеристика продукта GE DS200SDCCG3A

Технические параметры GE DS200SDCCG3A

• Параметры входов/выходов и логики:
  • Тип модуля: Shutdown Control & Command Module (управление аварийными отключениями);
  • Количество дискретных входов (DI): 24 независимых канала (24 В DC, поддержка NC/NO контактов) — для подключения датчиков температуры, давления, уровня жидкостей;
  • Количество дискретных выходов (DO): 12 независимых канала (релейные контакты, 3 А / 250 В AC) — для управления клапанами отключения топлива, сигнальными лампами, приводами останова;
  • Логические функции: Поддержка конфигурируемых блоков (AND/OR/NOT/XOR) + таймеры задержки (0,1–1000 мс) — для формирования сложных условий аварий;
  • Поддержка сигналов аварии: Разделение на “критические” (немедленная остановка) и “предупреждающие” (сигнализация без остановки) — гибкая реакция на неполадки.
• Электрические и защитные параметры:
  • Питание: Двухканальное избыточное питание (24 В DC × 2, диапазон 18–30 В DC) — гарантирует работу при отказе одного источника;
  • Потребляемый ток: ≤1,5 А (при максимальной нагрузке на входы/выходы);
  • Изоляция: 3000 В AC (между входами, между выходами, между входами/выходами и землей) — по стандарту IEC 60664-1;
  • Защита от ложных срабатываний: Встроенные фильтры дребезга контактов (настраиваемые 0,1–500 мс) + проверка сигнала на устойчивость (2–5 циклов);
  • Защита от короткого замыкания: Автоматические реле предохранения на каждом выходе (восстанавливаемые, 3 А) — без необходимости замены фьюзов.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -20 °C до +70 °C (широкий диапазон для суровых условий);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark VI / Mark VIe);
  • Материал корпуса: Алюминиевый каркас с пластмассовыми элементами (UL94 V-0) — жаропрочность иость;
  • Размеры: 180 мм × 110 мм × 45 мм (стандартный размер для модулей Speedtronic);
  • Устойчивость к вибрациям: 5–500 Гц (1,5 Г, по IEC 60068-2-6) — устойчивость к вибрациям турбин и компрессоров.
• Совместимость и функциональность:
  • Совместимые системы GE: Speedtronic Mark VI, Speedtronic Mark VIe (firmware 6.0+), HMI GE CIMPLICITY;
  • Диагностика: Мониторинг состояния каждого канала, напряжения питания, температуры корпуса — отправка данных в контроллер через Profinet IRT;
  • Режимы работы: Режим “операции” (основной), “тест” (проверка без остановки), “сервис” (настройка) — удобство обслуживания.

Преимущества и особенности GE DS200SDCCG3A

1. Избыточное питание и высокая надежность: Двухканальное питание гарантирует, что GE DS200SDCCG3A продолжает работать даже при отказе одного источника — критически важно для систем, где отказ модуля приведет к невозможности аварийной остановки турбины. Это отличие от аналогов с одиночным питанием, которые выходят из строя при проблемах с электроснабжением.
2. Расширенная логика и гибкая конфигурация: Поддержка сложных логических блоков (XOR, таймеры) и разделение сигналов на “критические” и “предупреждающие” позволяет адаптировать GE DS200SDCCG3A к уникальным требованиям каждого объекта. Например, в газовых турбинах можно настроить “задержку остановки на 2 секунды” для подтверждения сигнала аварии, а в паровых — немедленную остановку при перегреве.
3. Защита от ложных срабатываний: Комбинация фильтров дребезга (до 500 мс) и проверки сигнала на устойчивость предотвращает случайное отключение турбины из-за вибраций или помех — актуально для металлургических заводов или ГЭС с высоким уровнем вибраций.
4. Глубокая интеграция с системами GE: GE DS200SDCCG3A полностью поддерживается ПО GE ToolboxST — настройка логики, тестирование и мониторинг выполняются через единственный интерфейс. Данные о неполадках автоматически отображаются в HMI CIMPLICITY, что упрощает диагностику для операторов.
5. Восстанавливаемые защиты и удобство обслуживания: Автоматические реле предохранения на выходах не требуют замены (в отличие от фьюзов у аналогов), а режим “тест” позволяет проверять работоспособность модуля без остановки турбины — снижает время обслуживания и downtime.

Примеры применения GE DS200SDCCG3A в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с паровой турбиной мощностью 300 МВт GE DS200SDCCG3A управляет 24 входами: 10 датчиков температуры пара (NC контакты, “критические”), 6 датчиков уровня масла (NC контакты, “предупреждающие”), 8 датчиков давления (NO контакты, “критические”). Логика настроена так: “температура >560 °C ИЛИ давление >12 МПа” — немедленная остановка через 4 выхода (закрытие клапанов топлива, активация сигнала аварии). При низком уровне масла (<15%) модуль отправляет предупреждение в HMI, не останавливая турбину.
• Гидроэлектростанция (ГЭС): В ГЭС GE DS200SDCCG3A подключен к 20 датчикам: 12 датчиков скорости ротора (NO контакты), 8 датчиков уровня воды в резервуаре (NC контакты). При превышении скорости на 20% номинальной модуль через 5 выходов отключает приводы вентилей и отправляет сигнал в контроллер Mark VIe. Фильтр дребезга установлен на 200 мс, чтобы исключить влияние вибраций при открытии вентилей.
• Газоперерабатывающий завод: В заводе с газовой турбиной GE DS200SDCCG3A контролирует 24 входа: 16 датчиков концентрации газов (NO контакты), 8 датчиков температуры сгорания (NC контакты). При превышении концентрации метана >10% и температуры >800 °C модуль через 6 выходов отключает подачу газа и активирует систему пожаротушения. Двухканальное питание гарантирует работу даже при отказе одного шкафа питания.
• Атомная электростанция (АЗЭС): В АЗЭС GE DS200SDCCG3A используется в системе защиты вспомогательных турбин — 24 входа подключены к датчикам радиации (NC контакты) и температуры теплоносителя (NC контакты). Высокая изоляция (3000 В AC) защищает модуль от перепадов напряжения, а режим “тест” выполняется раз в месяц без остановки, гарантируя надежность системы безопасности.

Сравнение GE DS200SDCCG3A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE DS200SDCCG3A

Рекомендации по выбору

1. Совместимость с оборудованием GE: Выбирайте GE DS200SDCCG3A если вы используете контроллеры GE Speedtronic Mark VI / Mark VIe — это гарантирует безпроблемную интеграцию и поддержку от производителя.
2. Требования к надежности: Для объектов, где отказ модуля критичен (АЗЭС, крупные ТЭС), GE DS200SDCCG3A подходит лучше благодаря избыточному питанию — аналоги с одиночным питанием рискуют выходом из строя при проблемах с электроснабжением.
3. Условия эксплуатации: Если система работает в условиях сильных вибраций или помех (металлургия, ГЭС), выбирайте GE DS200SDCCG3A за счет настраиваемого фильтра дребезга (до 500 мс) — предотвратит ложные остановки.

Меры предостережения

1. Профессиональная настройка логики: Логику аварий должен настраивать специалист с сертификацией GE — неправильное сочетание условий (например, лишнее “OR”) может привести к частым остановкам, а пропуск “AND” — к неотработке защиты.
2. Регулярное тестирование: Раз в 1–2 месяца запускайте режим “тест” через ToolboxST — симулируйте сигналы аварий (перегрев, низкий уровень) и проверяйте реакцию выходов (закрытие клапанов, сигналы) — выявляйте неисправные каналы вовремя.
3. Контроль питания: Ежедневно проверяйте состояние двух источников питания в HMI CIMPLICITY — при отказе одного источника немедленно устраните проблему (замените шкаф питания), чтобы не оставлять модуль без избыточности.
4. Монтаж в шкафы GE: Монтируйте GE DS200SDCCG3A только в оригинальные шкафы Speedtronic — они обеспечивают нужное охлаждение (-20–70 °C) и защиту от пыли/влаги, предотвращая перегрев или коррозию компонентов.
