Описание продукта

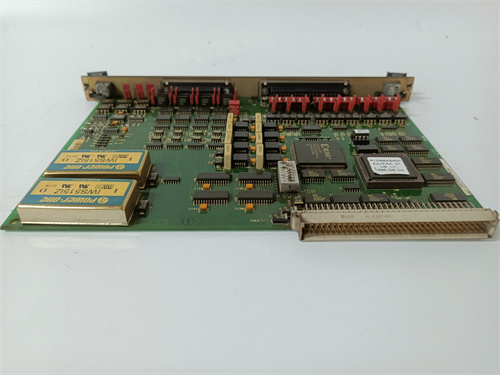

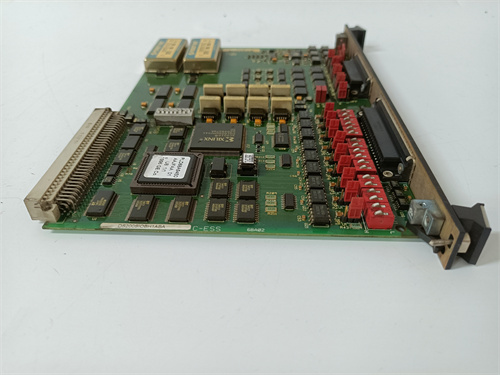

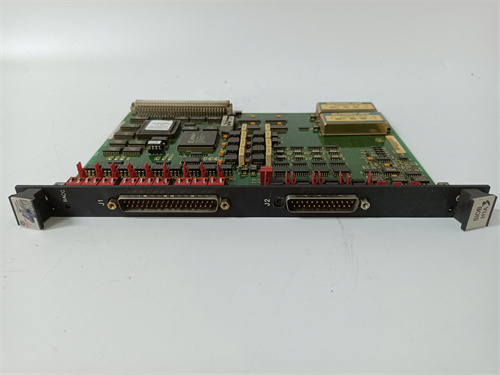

GE DS200SDCCG4A — это комбинированный модуль цифровых входов/выходов для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для комплексного мониторинга и контроля вспомогательных цепей энергетического оборудования. Он сочетает в себе функции сбора дискретных сигналов (входы) и передачи управляющих команд (выходы): например, собирает сигналы от лимитных переключателей гидропривода или кнопок аварийной остановки, а управляет контакторами насосов охлаждения, сигнальными лампами или блокировочными механизмами.
Как специализированный модуль для энергетики, GE DS200SDCCG4A отличается высокой устойчивостью к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4 и канальной электроизоляцией 1000 В АС — критически важными для турбинных залах, где мощные генераторы и трансформаторы создают сильные электромагнитные поля. Отличая się от универсальных комбинированных модулей, GE DS200SDCCG4A поддерживает индивидуальную настройку каждого канала через ПО GE CIMPLICITY: входы можно конфигурировать в режиме NO (нормально разомкнутый) или NC (нормально замкнутый), а выходы — выбирать между релейными контактами (для мощных нагрузок) или транзисторными (для быстрой реакции).
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200SDCCG4A легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от 0 °C до +65 °C — параметры, соответствующие суровым условиям ТЭЦ, ГЭС и атомных электростанций. GE DS200SDCCG4A также имеет встроенную фильтрацию импульсных помех (0,1–10 мс), что исключает ложные сигналы от контактного дребезга или электромагнитных всплесков.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули коммуникаций GE DS200ACNAG1A), GE DS200SDCCG4A обеспечивает синхронную работу с системой управления: например, в ТЭЦ он собирает сигнал «насос охлаждения отключен» (входной канал) и мгновенно отправляет команду на запуск резервного насоса (выходной канал), предотвращая перегрев подшипников турбины. В системах, где отказ вспомогательного оборудования может привести к остановке всей турбины, GE DS200SDCCG4A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 190 000 часов, что выше показателей стандартных комбинированных модулей.
Параметры продукта
- Тип устройства: Комбинированный модуль цифровых входов/выходов (I/O) для системы GE Speedtronic Mark V
- Основная функция: Сбор дискретных сигналов от сенсоров; передача управляющих команд на исполнительное оборудование; самодиагностика неисправностей
- Характеристики входных каналов:
- Количество каналов: 16 одноканальных изолированных входов
- Тип сигнала: DC 24 В (промышленное напряжение)
- Режимы: Настраиваемые — NO (нормально разомкнутый) / NC (нормально замкнутый)
- Изоляция: 1000 В АС (между каналами и землей)
- Защита: От ЭМП (EN 61000-6-4), от короткого замыкания (до 30 В DC)
- Характеристики выходных каналов:
- Количество каналов: 8 одноканальных выходов (релейные + транзисторные)
- Тип выходов: 4 релейных (NO, нагрузка до 5 А / 250 В АС), 4 транзисторных (NPN, нагрузка до 2 А / 24 В DC)
- Защита: Релейные — RC-цепь (подавление искровых разрядов); транзисторные — токовое ограничение
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером Speedtronic Mark V
- Питание: DC 5 В ±5% (от модуля GE DS200PCCAG1A), потребление ≤3,2 ВА
- Диагностика: Светодиодная индикация (работа/ошибка канала), передача алертов в контроллер
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Совместимость: Полностью совместим с GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, сенсорами GE Limit Switch и контакторами Siemens.
Преимущества и особенности
- Гибкая конфигурация каналов: GE DS200SDCCG4A позволяет настраивать входы (NO/NC) и выбирать тип выходов (релейные/транзисторные) через ПО — адаптируется к разным типам вспомогательного оборудования без замены модуля.
- Высокая изоляция и защита от ЭМП: Канальная изоляция 1000 В АС и соответствие EN 61000-6-4 гарантируют стабильность сигналов в турбинных залах, где стандартные модули искажают данные.
- Комбинированный дизайн: Заменяет два отдельных модуля (входной + выходной), экономя 50% пространства в шасси Speedtronic Mark V и снижая затраты.
- Быстрая реакция транзисторных выходов: Транзисторные каналы имеют время реакции ≤1 мс — подходит для аварийных команд (например, блокировка гидропривода), где задержка критична.
- Легкая интеграция: Предконфигурирован для GE Speedtronic Mark V — запускается сразу после подключения, сокращая время настройки на 40% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200SDCCG4A использует 8 входов для сигналов состояния 4 насосов охлаждения (два канала на насос: «работает»/«ошибка») и 4 релейных выхода для управления резервными насосами. При отключении основного насоса модуль запускает резервный за 0,8 мс, поддерживая температуру подшипников ≤100 °C.
- Гидроэнергетика (ГЭС): На ГЭС GE DS200SDCCG4A собирает сигналы от 10 лимитных переключателей гидропривода (входы) и управляет 6 сигнальными лампами (транзисторные выходы). При достижении клапаном крайнего положения модуль включает соответствующую лампу, информируя оператора.
- Атомная энергетика (АТЭС): В АТЭС GE DS200SDCCG4A принимает сигналы от 12 датчиков наличия химикатов (входы) и управляет 4 клапанами подачи (релейные выходы). При низком уровне хлора модуль открывает клапан, поддерживая концентрацию 0,5–1 ppm.
- Теплоэнергетика (газотурбины): В котельном цехе GE DS200SDCCG4A собирает сигналы от 6 кнопок аварийной остановки (входы) и управляет 8 блокировочными механизмами вентилей (транзисторные выходы). При нажатии кнопки модуль блокирует вентили за 0,6 мс, останавливая подачу газа.
Сравнение с конкурентами
| Параметр | GE DS200SDCCG4A | Конкурент (Siemens 6ES7 323-1BL00-0AA0) | Конкурент (Rockwell 1756-IB16OB8) |
|---|---|---|---|
| Каналы (входы/выходы) | 16/8 | 8/8 | 16/8 |
| Тип выходов | Релейные + транзисторные | Только релейные | Только транзисторные |
| Изоляция каналов | 1000 В АС | 500 В АС | 250 В АС |
| Устойчивость к ЭМП | EN 61000-6-4 | EN 61000-6-2 | EN 61000-6-2 |
| Совместимость с GE Mark V | Полная | Требует адаптера | Требует адаптера |
| Гарантия | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V: Приоритетно выбирайте GE DS200SDCCG4A — его совместимость с шиной GSB и предконфигурация избавляют от проблем с интеграцией.
- Для проектов с разными типами нагрузок: Модуль подходит лучше, чем конкуренты — сочетание релейных (мощные нагрузки) и транзисторных (быстрая реакция) выходов заменяет 2–3 отдельных модуля.
- Для сред с сильными ЭМП: Выбирайте за соответствие EN 61000-6-4 — гарантирует стабильность сигналов в турбинных залах.
Меры предосторожности
- При монтаже GE DS200SDCCG4A разделяйте кабели входов и выходов — смешение может вызвать перекрестные помехи. Используйте разные цветовые маркировки (входы — белый, выходы — синий).
- Не превышайте максимальную нагрузку на выходы: релейные — до 5 А, транзисторные — до 2 А. Перегрузка приведет к повреждению канала.
- Регулярно проверяйте светодиоды: зеленый — работа, красный — ошибка (обрыв/короткое замыкание). Устраняйте ошибки за 1–2 часа (для аварийных каналов).
- Калибруйте через GE CIMPLICITY раз в год; в влажных условиях (>80%) — раз в 6 месяцев.
- Не эксплуатируйте за пределами 0–65 °C: перегрев (>65 °C) повреждает реле/транзисторы, переохлаждение (<0 °C) вызывает коррозию контактов.
