Описание
Начальное представление продукта

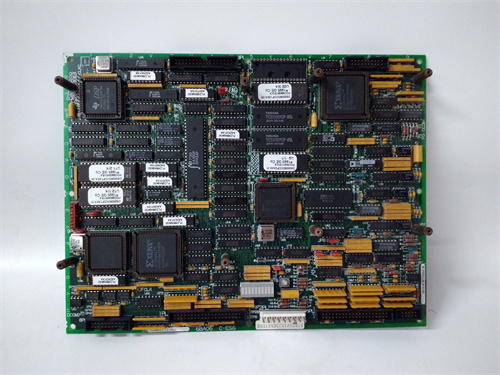

В линейке высоконадежных компонентов для систем автоматизации General Electric (GE) выделяется модуль контроллера сигнальной обработки GE DS200SDCCG5AHD (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для обработки и регулирования аналоговых и цифровых сигналов в критических системах GE Speedtronic — широко используемых в энергетике (турбины, котлы), нефтегазе и тяжелой промышленности. Оно сочетает в себе функции сигнальной фильтрации, усиления и логического управления, обеспечивая стабильную передачу данных между датчиками, исполнительными механизмами и контроллерами. GE DS200SDCCG5AHD критически важен для объектов, где точность сигнальной обработки влияет на безопасность и эффективность производства — например, крупные ГТЭС, атомные электростанции, комплексы переработки нефти.
Описание продукта
GE DS200SDCCG5AHD относится к серии специализированных модулей GE Speedtronic, разработанных для решения сложных задач сигнальной обработки в суровых промышленных условиях. Основная функция модуля — прием, фильтрация и преобразование сигналов от датчиков (например, температуры, давления, скорости) в формат, пригодный для контроллеров Speedtronic. Модуль имеет 8 аналоговых входов (поддерживающих сигналы 4–20 мА и 0–10 В) и 4 цифровых выходов (TTL, 24 В ПК), что позволяет интегрировать как аналоговые, так и цифровые датчики в одну единицу.
Особенно важно отметить, что GE DS200SDCCG5AHD оснащено высококачественными фильтрами низких частот и усилителями сигналов, которые подавляют помеховые компоненты (например, от электромагнитных полей мощных агрегатов) и повышают точность измерений. Например, в металлургическом заводе GE DS200SDCCG5AHD принимает сигналы от датчиков температуры чугуна — фильтры модуля подавляют ЭМП от электродов дуговых печей, а усилители обеспечивают стабильную передачу сигнала даже при слабых входных значениях (близких к 4 мА). Это гарантирует, что контроллер получает точные данные для регулирования температуры плавки.
Дополнительно, GE DS200SDCCG5AHD поддерживает двойную резервацию (dual-redundant) коммуникации и питания: модуль подключается к контроллеру через две параллельные шины Speedtronic и получает питание от двух независимых источников (24 В ПК). Это предотвращает перерыв в работе даже при сбое одной шины или одного источника питания — например, в ГТЭС при отключении одной линии коммуникации GE DS200SDCCG5AHD продолжает передавать сигналы скорости турбины к контроллеру, предотвращая аварийную остановку.
Также GE DS200SDCCG5AHD имеет функцию самодиагностики и логирования: модуль регулярно проверяет состояние входов/выходов, фильтров и усилителей, отправляя алерты в контроллер при выявлении неисправностей (например, обрыв кабеля, выход сигнала за диапазон). Светодиодные индикаторы на корпусе (по одному на каждый вход/выход) позволяют операторам быстро визуализировать состояние каналов — зеленый свет означает нормальную работу, красный — ошибку. Слотное монтажное решение и автоматическая регистрация в системе Speedtronic упрощают интеграцию: достаточно вставить GE DS200SDCCG5AHD в свободный слот контроллера, и модуль автоматически настраивается под существующую инфраструктуру через программное обеспечение Speedtronic Toolbox.
Параметры продукта
Основные технические характеристики GE DS200SDCCG5AHD:
- Тип устройства: Модуль контроллера сигнальной обработки (аналоговые входы + цифровые выходы) для систем GE Speedtronic.
- Количество каналов:
- Аналоговые входы (AI): 8 каналов;
- Цифровые выходы (DO): 4 канала.
- Характеристики аналоговых входов (AI):
- Поддерживаемые сигналы: 4–20 мА (ток), 0–10 В (напряжение);
- Разрешение: 16 бит;
- Погрешность измерения: ≤ 0,1% от полного диапазона;
- Фильтрация: RC-фильтры низких частот (частота среза 5 Гц);
- Защита: От переvoltaжа до ±30 В, от ЭМП по IEC 61326-1.
- Характеристики цифровых выходов (DO):
- Тип сигнала: TTL (24 В ПК);
- Номинальный ток на канал: 0,5 А;
- Максимальный суммарный ток: 2 А;
- Защита: От короткого замыкания (текущий лимит).
- Коммуникация и питание:
- Коммуникация: Dual-redundant шина GE Speedtronic;
- Скорость передачи: До 100 Мбит/с;
- Питание: Dual-redundant 24 В ПК (диапазон 19,2–28,8 В ПК);
- Потребляемая мощность: ≤ 8 Вт.
- Конструкция и монтаж:
- Монтаж: Слотное (в контроллерах GE Speedtronic);
- Размеры: 140 × 95 × 32 мм (Д×Ш×В);
- Класс защиты: IP20 (при установке в контроллер);
- Индикаторы: 12 светодиода (8 для AI, 4 для DO) + 2 индикатора питания.
- Температурный диапазон эксплуатации: 0 °C – +60 °C (оперативный), -40 °C – +85 °C (хранение).
- Сертификации: IEC 61010-1 (безопасность), IEC 61326-1 (ЭМП), CE, UL, SIL 2.
Преимущества и особенности
GE DS200SDCCG5AHD имеет ряд ключевых преимуществ, отличающих его от аналогичных модулей сигнальной обработки:
- Высокая точность и помехоустойчивость: 16-битное разрешение, погрешность ≤ 0,1% и усилители сигналов гарантируют точные измерения, даже в условиях сильных ЭМП.
- Двойная резервация: Резервированная коммуникация и питание обеспечивают непрерывность работы в критических системах (ГТЭС, НЭС).
- Комплексный функционал: Объединяет аналоговые входы и цифровые выходы, снижая количество требуемых модулей в шкафу автоматизации.
- Простота интеграции: Автоматическая регистрация в Speedtronic и светодиодная индикация сокращают время наладки и обслуживания.
- Надежность: Сертификация SIL 2 и защита от переvoltaжа соответствуют требованиям безопасности промышленных объектов.
Примеры применения в отраслях
GE DS200SDCCG5AHD успешно используется в следующих отраслях:
- Энергетика (ГТЭС/ТЭС): В системах управления турбинными установками — GE DS200SDCCG5AHD обрабатывает сигналы скорости турбины (4–20 мА) и давления пара (0–10 В), передавая точные данные в контроллер для регулирования топлива. Двойная резервация гарантирует, что при сбое одной шины сигналы не прекращаются, сохраняя стабильность генерации электроэнергии.
- Атомная энергетика (НЭС): В системах мониторинга параметров реактивной установки — модуль принимает сигналы температуры теплоносителя (4–20 мА) и уровня воды (0–10 В), фильтрует помехы от вспомогательных систем и отправляет команды на цифровые выходы для управления вентиляторами. Сертификация SIL 2 соответствует требованиям безопасности ядерных объектов.
- Нефтегазовая промышленность (газопроводы): В системах мониторинга давления газа — GE DS200SDCCG5AHD обрабатывает сигналы датчиков давления (4–20 мА) на главных трубопроводах, подавляет помехы от мобильных генераторов и управляет клапанами по цифровым выходам при превышении порогового давления.
- Металлургия (сталилистейные заводы): В системах контроля температуры чугуна — модуль принимает сигналы термокуплей (4–20 мА), усиляет слабые сигналы и подавляет ЭМП от электродов дуговых печей, передавая точные данные для регулирования плавки.
Сравнение с конкурентами
Сравнение GE DS200SDCCG5AHD с аналогичными модулями (например, Siemens SM 331/322, ABB AI810/DO810) демонстрирует его преимущества:
| Параметр | GE DS200SDCCG5AHD | Siemens SM 331/322 | ABB AI810/DO810 |
|---|---|---|---|
| Количество каналов (AI/DO) | 8/4 | 8/8 | 8/8 |
| Разрешение AI | 16 бит | 13 бит | 16 бит |
| Погрешность AI | ≤ 0,1% | ≤ 0,12% | ≤ 0,1% |
| Режим коммуникации | Dual-redundant (Speedtronic Bus) | Однонаправленная (PROFINET) | Однонаправленная (Profinet) |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 1 |
| Совместимость | GE Speedtronic | Siemens S7-300/400 | ABB AC 800M |
Хотя конкуренты имеют больше цифровых выходов, GE DS200SDCCG5AHD превосходит их по двойной резервации, разрешению аналоговых входов и сертификации SIL 2 — это делает его предпочтительным для критических систем GE, требующих высокой надежности и точности.
Советы по выбору
При выборе GE DS200SDCCG5AHD учитывайте следующие факторы:
- Тип контроллерной системы: Если ваша система основана на GE Speedtronic — GE DS200SDCCG5AHD — оптимальный выбор, обеспечивающий полную совместимость и резервированную коммуникацию. Для систем других брендов выбирайте специализированные модули.
- Требования к точности: Если вы работаете с процессами, требующими высокой точности измерений (например, НЭС, химическая промышленность) — 16-битное разрешение и погрешность ≤ 0,1% модуля гарантируют удовлетворение этих требований.
- Условия эксплуатации: Для средах с сильными ЭМП (металлургия, энергетика) помехоустойчивость GE DS200SDCCG5AHD по IEC 61326-1 является ключевым преимуществом.
- Количество датчиков/исполнителей: Если вам нужно обработать до 8 аналоговых сигналов и управлять до 4 цифровыми исполнителями — модуль полностью покрывает эти потребности. Для большего количества каналов используйте несколько экземпляров GE DS200SDCCG5AHD.
Приосторожности
- При монтаже: Устанавливайте GE DS200SDCCG5AHD только в специализированные слоты контроллеров GE Speedtronic — использование несовместимых слотов повреждает модуль и контроллер. Отключите оба источника питания перед монтажем — электротравмирование опасно.
- Подключение датчиков: Используйте экранированные кабели для аналоговых входов — это снизит влияние ЭМП и повысит точность измерений. Не превышайте максимальное напряжение входов (+30 В) — это приведет к повреждению фильтров.
- Настройка: Настраивайте параметры фильтрации и усиления только через Speedtronic Toolbox, исходя из технических характеристик датчиков. Неправильные настройки могут искажать сигналы и привести к сбою системы.
- Обслуживание: Регулярно проверяйте индикаторы модуля и логи событий — при частых ошибках на аналоговых входах проверьте кабели и датчики. Не открывайте корпус GE DS200SDCCG5AHD — ремонт допускается только авторизованными сервисами GE.
DS200SDCCG5AHD
