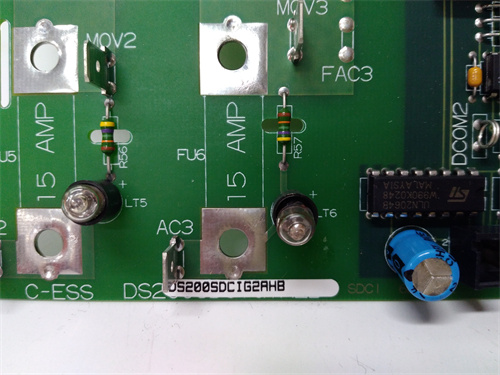

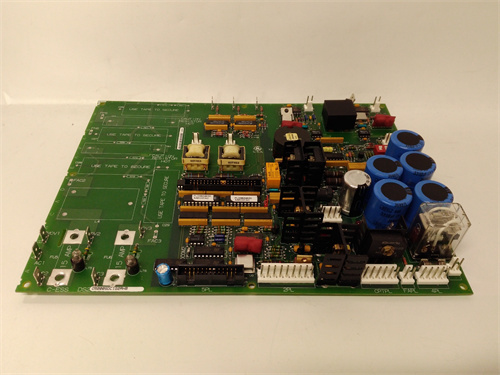

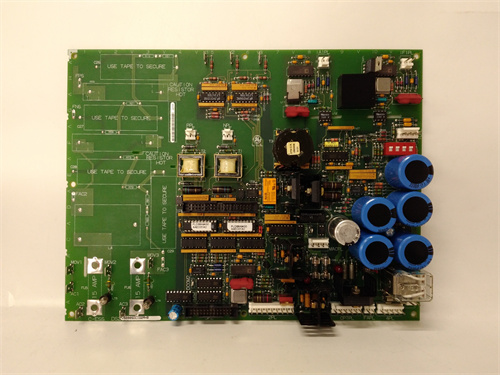

GE DS200SDCIG2AEB

Описание

Общие сведения о продукте и ссылка

Описание продукта

1. Поддержка критически важных промышленных протоколов: GE DS200SDCIG2AEB оснащен встроенными интерфейсами для работы с протоколами, востребованными в энергетике:
   • GE 专有 протокол Speedtronic Bus: Для высокоскоростной связи с контроллером Mark VI и другими модулями системы (например, модули мониторинга вибрации, регулировки скорости) — обеспечивает задержку передачи < 1 мс, критическую для реального контроля турбины.
   • Modbus TCP/IP: Для обмена данными с стандартными внешними системами (SCADA, HMI) — например, передача данных о мощности генерации и температуре пара на центральную SCADA-систему электростанции.
   • Ethernet/IP: Для интеграции с оборудованием Rockwell Automation и другими системами, поддерживающими этот протокол (например, диагностические панели оператора).

     Это позволяет GE DS200SDCIG2AEB выступать в роли “адаптера” между специализированной системой Mark VI и универсальными внешними платформами, устраняя барьеры в совместимости данных.

2. Высокая производительность и пропускная способность: GE DS200SDCIG2AEB обеспечивает передачу до 10 000 тегов данных (параметров турбины) в минуту, что позволяет внешним системам получать актуальную информацию о состоянии агрегата в режиме реального времени. Например, на ТЭЦ с паровой турбиной GE DS200SDCIG2AEB передает 500 ключевых параметров (температура пара на входе турбины, давление в конденсаторе, скорость ротора) на SCADA-систему с обновлением каждые 100 мс — операторы получают мгновенную картину работы турбины, что позволяет своевременно реагировать на аномалии.
3. Отказоустойчивость и защита данных: GE DS200SDCIG2AEB разработан с учетом требований к непрерывной работе энергетических установок (MTBF — Mean Time Between Failures — более 100 000 часов):
   • Двойной вход питания: Поддерживает двухканальное питание 24 ВDC ±10% — при отключении одного канала питания модуль автоматически переключается на второй, не прерывая обмен данными.
   • Защита от электромагнитных помех (EMC): Соответствует стандартам IEC 61000-6-4 (индустриальная среда), что гарантирует устойчивость работы при наличии помех от трансформаторов, электродвигателей или высоковольтных линий — типично для энергетических объектов.
   • Контроль целостности данных: Использует алгоритмы проверки CRC (Cyclic Redundancy Check) для каждого пакета данных — при повреждении пакета модуль запрашивает его повторную передачу, предотвращая обработку неверной информации контроллером или SCADA.
4. Интеграция с системами диагностики и обслуживания: GE DS200SDCIG2AEB поддерживает передачу диагностических данных контроллера Mark VI (например, ошибки модулей, история аварий, параметры износа компонентов) на специализированные платформы (например, GE Proficy Diagnostics). Это позволяет инженерам анализировать состояние турбины на удаленном объекте, планировать плановое обслуживание (например, замену подшипника по данным износа) и снижать время простоя агрегата.

Технические параметры

• Тип устройства: Модуль интерфейса коммуникации для системы GE Speedtronic Mark VI
• Поддерживаемые протоколы:
  • GE Speedtronic Bus (для связи с контроллером Mark VI)
  • Modbus TCP/IP (v1.1, клиент/сервер режимы)
  • Ethernet/IP (соответствует стандарту ODVA)
• Интерфейсы коммуникации:
  • Ethernet: 2 порта Gigabit Ethernet (RJ45), поддерживающие полнодуплексную передачу
  • Internal Bus: Подключение к шине Speedtronic Mark VI (для связи с контроллером)
• Параметры передачи:
  • Максимальное количество тегов данных: 10 000 (настраиваемое)
  • Задержка передачи: < 1 мс (для Speedtronic Bus), < 10 мс (для Modbus TCP/IP)
  • Производительность: До 1000 пакетов данных/секунду
• Питание:
  • Входное напряжение: 24 ВDC ±10% (двойной вход для отказоустойчивости)
  • Максимальный ток потребления: 0,8 А (на каждый канал питания)
• Уровень защиты (IP-класс): IP20 (для монтажа в закрытых шкафах контроллеров Mark VI)
• Температурный диапазон эксплуатации: 0 °C до +60 °C (без конденсации)
• Размеры: 140 × 90 × 30 мм (Ш×В×Г) — соответствует стандартам модулей Mark VI
• Вес: 约 0,4 кг

Преимущества и особенности

1. Специализация на системах Speedtronic Mark VI: GE DS200SDCIG2AEB полностью оптимизирован для работы с контроллерами турбин Mark VI — обеспечивает максимальную совместимость, минимальную задержку и надежность, недостижимые универсальными модулями коммуникации.
2. Многофункциональность в одном устройстве: Поддержка нескольких протоколов (Speedtronic Bus, Modbus TCP/IP, Ethernet/IP) позволяет GE DS200SDCIG2AEB заменить несколько специализированных модулей, сокращая занимаемое место в шкафу и снижая сложность системы.
3. Удобство конфигурации и обслуживания: GE DS200SDCIG2AEB настраивается через ПО GE Mark VI Toolkit — графический интерфейс, который позволяет выбирать протоколы, задавать список передаваемых тегов, настраивать параметры защиты. Также модуль поддерживает дистанционное обслуживание через Ethernet — инженеры могут обновлять прошивку или корректировать настройки без физического доступа к шкафу контроллера.
4. Поддержка критических режимов работы турбины: GE DS200SDCIG2AEB гарантирует непрерывный обмен данными даже в режимах аварийного останова турбины — например, при превышении скорости ротора модуль передаёт данные об аварии в SCADA и диагностическую систему в режиме реального времени, что помогает быстро определить причину сбоя.

Примеры применения в отраслях

• Энергетика (ТЭЦ): На ТЭЦ с паровой турбиной GE 9FA GE DS200SDCIG2AEB обеспечивает связь между контроллером Mark VI и тремя внешними системами:
  1. SCADA-система электростанции: Передает данные о мощности генерации (0–400 МВт), температуре пара (540 °C) и состоянии клапанов — операторы отслеживают общее состояние агрегата.
  2. HMI-панель оператора: Передает детальные параметры работы турбины (скорость ротора 3000 об/мин, давление пара 16 МПа) и принимает команды на изменение нагрузки (например, увеличение мощности до 350 МВт).
  3. Диагностическая платформа GE Proficy: Передает данные о вибрации ротора, износе подшипников и ошибках модулей — инженеры анализируют тенденции и планируют плановое обслуживание.
• Газовая энергетика (ГЭС): На ГЭС с газовой турбиной GE 7HA GE DS200SDCIG2AEB интегрирует контроллер Mark VI с системой управления газоподготовки. При изменении состава газа (например, снижение калорийности) модуль принимает данные о новом составе из системы газоподготовки (по Ethernet/IP) и передаёт их в контроллер — Mark VI автоматически корректирует подачу топлива, поддерживая стабильную работу турбины.
• Комплексное энергетическое управление: На крупном энергетическом комплексе с несколькими турбинами GE DS200SDCIG2AEB объединяет данные от каждого контроллера Mark VI в единую SCADA-систему. Центральный оператор может отслеживать работу всех агрегатов, распределять нагрузку между ними (например, переключить 50 МВт с турбины №1 на турбину №2 при обслуживании) и получать общие отчеты о производительности.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Подтвердите совместимость с системой контроллера: GE DS200SDCIG2AEB предназначен исключительно для системы Speedtronic Mark VI — не используйте его с другими контроллерами (например, Mark V или сторонними CPU), чтобы избежать несовместимости и сбоев в обмене данными.
2. Определите требуемые протоколы: Если нужно связать Mark VI с SCADA по Modbus TCP/IP и с HMI по Ethernet/IP, GE DS200SDCIG2AEB подходит идеально; для дополнительных протоколов (например, PROFIbus) проверьте наличие расширенных модулей или обновлений прошивки.
3. Учтите количество передаваемых тегов: Для систем с требуемостью передачи > 8 000 тегов (например, крупные турбины с множеством сенсоров) GE DS200SDCIG2AEB с лимитом 10 000 тегов — предпочтительный вариант.

Меры предосторожности

1. Монтаж в шкафу Mark VI: Устанавливайте GE DS200SDCIG2AEB только в специализированные шкафы контроллеров Mark VI с поддерживаемым температурным диапазоном (0 °C до +60 °C) и принудительной вентиляцией — перегрев может привести к снижению производительности или выходу модуля из строя.
2. Использование экранированных кабелей: Для Ethernet-интерфейсов используйте витые экранированные кабели Cat6 (класс Industrial) — это уменьшает влияние электромагнитных помех от высоковольтных линий или трансформаторов, предотвращая искажение данных.
3. Регулярное обновление прошивки: Скачивайте последнюю версию прошивки с официального портала GE и обновляйте GE DS200SDCIG2AEB раз в год — это устраняет уязвимости безопасности, улучшает стабильность работы протоколов и добавляет новые функции.
4. Резервное копирование конфигурации: После настройки модуля сохраняйте конфигурацию (список тегов, параметры протоколов) в внешний носитель — при сбое модуля это позволяет быстро восстановить работу без повторной настройки.
