Описание продукта

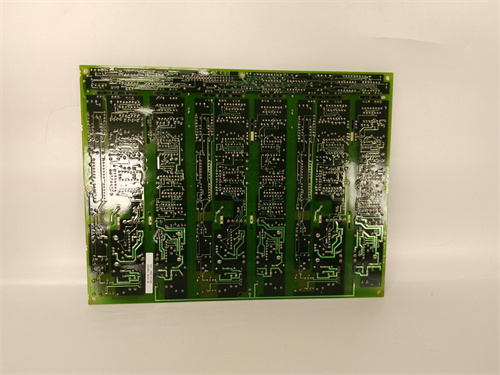

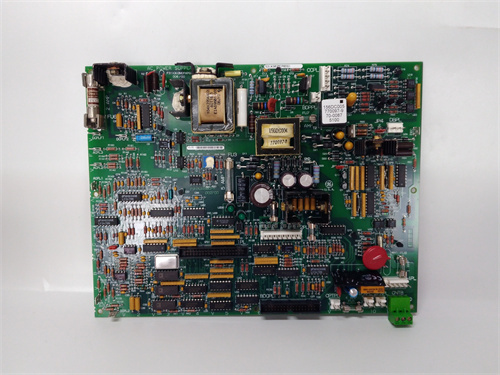

GE DS200SHCAG1B — это модуль коммуника сигналов для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для обработки и преобразования аналоговых сигналов с датчиков критических параметров: температуры подшипников, давления пара, уровня масла в гидроприводах. Он выступает ключевым звеном в цепочке данных, преобразуя слабые аналоговые сигналы (0–10 В, 4–20 мА) в цифровой формат, понятный контроллеру Speedtronic Mark V (например, GE DS200CPUH1A), что обеспечивает точное регулирование работы турбины и своевременное реакцию на отклонения параметров.
Как специализированный модуль для энергетики, GE DS200SHCAG1B отличается высокой точностью преобразования (погрешность ≤0,05%) и двойной электроизоляцией (2500 В АС между входами и системой управления) — критически важными для турбинных залов, где сильные электромагнитные помехи (ЭМП) могут искажать сигналы стандартных модулей. Отличая się от универсальных аналоговых модулей, GE DS200SHCAG1B поддерживает настраиваемые диапазоны сигналов через ПО GE CIMPLICITY (0–10 В, 4–20 мА, ±5 В), что позволяет адаптировать его к разным типам датчиков: например, термопарамам типа K (температура) или давлениямметрам (давление пара).
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200SHCAG1B легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от 0 °C до +65 °C — параметры, соответствующие суровым условиям ТЭЦ, ГЭС и атомных электростанций. GE DS200SHCAG1B также имеет встроенную фильтрацию высокочастотных помех (частота среза 50 Гц), что исключает искажения сигналов от электродвигателей и трансформаторов.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули коммуникаций GE DS200ACNAG1A), GE DS200SHCAG1B обеспечивает синхронную работу с системой управления: например, в ТЭЦ он преобразует сигнал от датчика температуры подшипника (4–20 мА) — при превышении 110 °C (соответствует 18 мА) модуль передает данные в контроллер, который снижает нагрузку на турбину и активирует дополнительное охлаждение. В системах, где ошибка в измерении температуры на 1 °C может привести к перегреву, GE DS200SHCAG1B подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 220 000 часов, что выше показателей стандартных аналоговых модулей.
Параметры продукта
- Тип устройства: Модуль преобразования аналоговых сигналов для системы GE Speedtronic Mark V
- Основная функция: Преобразование аналоговых сигналов (0–10 В, 4–20 мА) в цифровой формат; фильтрация помех; передача данных в контроллер; самодиагностика
- Характеристики входов:
- Количество каналов: 8 одноканальных изолированных входов
- Поддерживаемые диапазоны: Настраиваемые — 0–10 В DC, 4–20 мА DC, ±5 В DC (через ПО GE CIMPLICITY)
- Погрешность преобразования: ≤0,05% от полного диапазона (при 25 °C)
- Разрешение АЦП: 16 бит (для детального захвата малых изменений сигнала)
- Изоляция: 2500 В АС (между входами и системой управления), 1000 В АС (между каналами)
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером Speedtronic Mark V
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤2,8 ВА
- Фильтрация: Дигитальная фильтрация высокочастотных помех (частота среза 50 Гц)
- Защитные функции: Защита от перегрузки (до 30 В DC / 50 мА), защита от обратной полярности
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Устойчивость к ЭМП: Соответствует EN 61000-6-4
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, датчиками температуры GE RTD Sensor, давлениямиметрами Rosemount и термопарами Omega.
Преимущества и особенности
- Высокая точность преобразования (≤0,05%): GE DS200SHCAG1B детектирует малые изменения сигналов (например, изменение тока на 0,01 мА), что критично для контроля температуры подшипников — универсальные модули (погрешность 0,1%) пропускают такие аномалии.
- Двойная электроизоляция (2500 В АС): Защита от высоковольтных разрядов и перекрестных замыканий гарантирует безопасность контроллера Speedtronic Mark V и операторов — в отличие от модулей с изоляцией 1000 В АС, которые подвержены риску повреждения при ЭМП.
- Настраиваемые диапазоны сигналов: Поддержка 0–10 В/4–20 мА/±5 В позволяет использовать GE DS200SHCAG1B с разными датчиками, без покупки дополнительного оборудования.
- Эффективная фильтрация помех: Фильтрация с частотой среза 50 Гц подавляет помехи от электродвигателей и трансформаторов, что исключает ложные сигналы — стандартные модули часто искажают данные в турбинных залах.
- Легкая интеграция в Speedtronic Mark V: Предконфигурация для шасси и шины GSB исключает необходимость дополнительных драйверов — модуль запускается сразу после подключения, сокращая время настройки на 40% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200SHCAG1B обрабатывает сигналы от 6 датчиков температуры подшипников (4–20 мА). При повышении температуры до 115 °C (соответствует 19 мА) модуль передает данные в контроллер, который снижает нагрузку турбины с 150 МВт до 100 МВт и активирует дополнительные вентиляторы — предотвращая зажим подшипников.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200SHCAG1B преобразует сигналы от 4 датчиков давления воды в гидроприводе (0–10 В). При превышении давления до 8 В (соответствует 80% номинала) модуль сигнализирует контроллеру, который открывает клапан сброса — поддерживая давление в безопасном диапазоне и предотвращая разрыв трубок.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200SHCAG1B обрабатывает сигналы от 8 датчиков уровня воды вsecondary цикле (4–20 мА). При снижении уровня до 5 мА (25% номинала) модуль передает алерт в контроллер, который запускает насос пополнения — поддерживая уровень и предотвращая перегрев парогенератора.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200SHCAG1B преобразует сигналы от 5 датчиков давления газа в камере сгорания (0–10 В). При превышении давления до 9 В (90% номинала) модуль отправляет данные в контроллер, который снижает подачу газа — предотвращая детонацию и повреждение камеры.
Сравнение с конкурентами
| Параметр | GE DS200SHCAG1B | Конкурентный модуль (Siemens 6ES7 331-7NF10-0AB0) | Конкурентный модуль (Rockwell 1756-IF8H) |
|---|---|---|---|
| Погрешность преобразования | ≤0,05% | ≤0,1% | ≤0,1% |
| Изоляция (вход/система) | 2500 В АС | 1000 В АС | 1500 В АС |
| Поддерживаемые диапазоны | 0–10 В/4–20 мА/±5 В | 0–10 В/±5 В | 0–10 В/4–20 мА |
| Устойчивость к вибрации | ≤15 g | ≤10 g | ≤10 g |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера GSB-Profinet | Требует адаптера GSB-Ethernet/IP |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V (турбины, генераторы): Приоритетно выбирайте GE DS200SHCAG1B — его полная совместимость с шиной GSB и высокая точность гарантируют стабильность данных, критическую для регулировки турбин.
- Для проектов с требованием точности ≤0,05% (температура подшипников, давление пара): Модуль подходит лучше, чем конкуренты — это предотвращает ложные срабатывания защитных систем.
- Для сред с сильными ЭМП (генераторные залы): Выбирайте за двойную изоляцию 2500 В АС и соответствие EN 61000-6-4 — это обеспечивает надежность сигналов, в то время как модули с низкой изоляцией искажают данные.
Меры предосторожности
- При монтаже GE DS200SHCAG1B используйте экранированные кабели для подключения датчиков (диаметр ≥0,75 мм²) — экранирование дополнительно защищает сигналы от ЭМП, особенно на дистанциях >15 м.
- Калибруйте модуль через ПО GE CIMPLICITY раз в 6 месяцев — в условиях перепадов температуры (>40 °C) сократите интервал до 3 месяцев, так как температурные изменения могут вызвать дрейф параметров.
- Регулярно проверяйте светодиоды индикации: зеленый свет — канал работает, красный — ошибка (обрыв кабеля, перегрузка). Устраняйте ошибки в течение 1 часа (для температурных каналов), чтобы не упустить перегрев.
- Не превышайте максимальные значения сигналов: для напряжения — до 30 В, для тока — до 50 мА. Перегрузка повреждает АЦП модуля.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +65 °C) — перегрев (>65 °C) снижает точность преобразования, а переохлаждение (<0 °C) вызывает коррозию контактов.
