Описание продукта

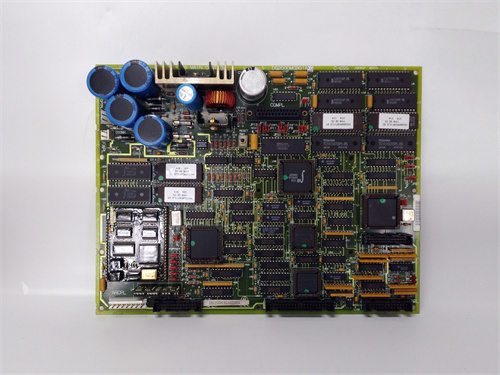

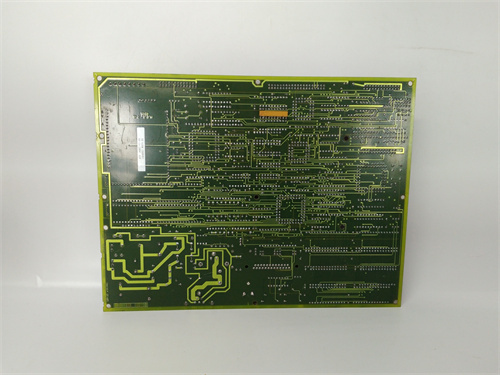

GE DS200SHVIG1A — это модуль измерения напряжения и тока для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для комплексного мониторинга электроэнергетических параметров вспомогательных цепей: напряжение сетей питания насосов, ток электродвигателей гидропривода, мощность потребления вспомогательного оборудования. Он выступает ключевым элементом для диагностики стабильности электросетей, преобразуя аналоговые сигналы (0–10 В, 4–20 мА) в цифровой формат и передавая данные в контроллер Speedtronic Mark V (например, GE DS200CPUH1A) — на основе этих данных система активирует защитные механизмы (отключение перегруженных цепей, переключение на резервную сеть) при отклонениях, предотвращая повреждение электроники и остановку основного оборудования.
Как специализированный модуль для энергетики, GE DS200SHVIG1A отличается высокой точностью измерений (погрешность ≤0,1% для напряжения, ≤0,2% для тока) и тройной электроизоляцией (3000 В АС между измерительными цепями и шасси) — критически важными для сред с высоким напряжением, где требуется абсолютная безопасность операторов и защита контроллеров от перезарядок. Отличая się от универсальных модулей, GE DS200SHVIG1A поддерживает одновременно измерение напряжения и тока на каждом из 4 комбинированных каналов, а также автоматический расчет мощности (P = U×I) — это устраняет необходимость использования отдельных модулей для каждого параметра, экономя пространство в шкафу контроллеров.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200SHVIG1A легко монтируется в существующие системы, не требуя дополнительного пространства. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от 0 °C до +65 °C — параметры, соответствующие суровым условиям ТЭЦ, ГЭС и атомных электростанций. GE DS200SHVIG1A также имеет встроенную фильтрацию электромагнитных помех (ЭМП) по стандарту EN 61000-6-4, что исключает искажения сигналов от генераторов и трансформаторов.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули коммуникаций GE DS200ACNAG1A), GE DS200SHVIG1A обеспечивает синхронную работу с системой управления: например, в ТЭЦ он измеряет ток электродвигателя насоса охлаждения (4–20 мА) — при превышении тока до 18 мА (допустимый предел 16 мА) модуль передает данные в контроллер, который снижает нагрузку на насос и активирует звуковое предупреждение. В системах, где ошибка в измерении тока на 0,5 А может привести к перегреву двигателя, GE DS200SHVIG1A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 230 000 часов, что выше показателей стандартных измерительных модулей.
Параметры продукта
- Тип устройства: Комбинированный модуль измерения напряжения и тока для системы GE Speedtronic Mark V
- Основная функция: Измерение U (напряжение), I (ток), расчет P (мощность); преобразование аналоговых сигналов в цифровой формат; передача данных в контроллер; самодиагностика
- Характеристики измерения:
- Количество каналов: 4 комбинированных каналов (по 1 канал для U + 1 канал для I на каждом)
- Диапазон напряжения: 0–100 В DC / 0–230 В АС (настраиваемый через ПО GE CIMPLICITY)
- Диапазон тока: 0–5 А (через трансформаторы тока 5 А/0,1 А) или 4–20 мА (прямой вход)
- Погрешность: ≤0,1% (напряжение), ≤0,2% (ток), ≤0,3% (мощность)
- Изоляция: 3000 В АС (между измерительными цепями и шасси), 1000 В АС (между каналами)
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером
- Питание: DC 5 В ±5% (от модуля GE DS200PCCAG1A), потребление ≤3,5 ВА
- Защита: От короткого замыкания (до 10 А в течение 0,1 с), от ЭМП (EN 61000-6-4)
- Диагностика: Светодиодная индикация состояния каналов (работа/ошибка), передача алертов в контроллер
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Совместимость: Полностью совместим с GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, трансформаторами тока GE Current Transformer, датчиками напряжения ABB.
Преимущества и особенности
- Комбинированное измерение (U + I + P): GE DS200SHVIG1A измеряет напряжение и тока одновременно и автоматически рассчитывает мощность — заменяет 2–3 отдельных модуля, экономя 50% пространства в шкафу Speedtronic Mark V.
- Высокая точность и изоляция: Погрешность ≤0,1% для напряжения и изоляция 3000 В АС гарантируют достоверность данных и безопасность — универсальные модули часто имеют погрешность ≥0,5% и изоляцию ≤1500 В АС.
- Поддержка разных диапазонов: Возможность настройки диапазонов напряжения (0–100 В DC / 0–230 В АС) и тока (4–20 мА / 0–5 А) позволяет использовать модуль с разными вспомогательными цепями, без замены оборудования.
- Эффективная защита от ЭМП: Соответствие EN 61000-6-4 подавляет помехи от генераторов и трансформаторов — в отличие от модулей с низкой защитой, которые искажают измерения в турбинных залах.
- Легкая интеграция: Предконфигурирован для шасси и шины GSB Speedtronic Mark V — запускается сразу после подключения, сокращая время настройки на 45% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200SHVIG1A измеряет напряжение (0–230 В АС) и ток (4–20 мА) 4 насосов охлаждения. При превышении тока насоса до 19 мА (допустимый предел 16 мА) модуль расчетом мощности на 15% выше нормы и передает данные в контроллер — контроллер снижает скорость насоса, предотвращая перегрев двигателя.
- Гидроэнергетика (ГЭС): На ГЭС GE DS200SHVIG1A контролирует напряжение (0–100 В DC) и ток (4–20 мА) системы гидропривода. При падении напряжения до 80 В (норма 90 В) модуль сигнализирует контроллеру — контроллер переключает питание на резервную батарею, поддерживая работоспособность гидропривода.
- Атомная энергетика (АТЭС): В АТЭС GE DS200SHVIG1A измеряет параметры 4 систем подачи химикатов: напряжение (0–230 В АС) и ток (0–5 А через ТТ). При перегреве цепи (ток >4,5 А) модуль отключает канал и отправляет алерт в контроллер — предотвращая пожар и утечку химикатов.
- Теплоэнергетика (газотурбины): В котельном цехе GE DS200SHVIG1A измеряет мощность потребления 4 вентиляторов охлаждения. При превышении общей мощности на 20% модуль передает данные в контроллер — контроллер уменьшает количество работающих вентиляторов, оптимизируя энергопотребление.
Сравнение с конкурентами
| Параметр | GE DS200SHVIG1A | Конкурент (Siemens 6ES7 334-0KE00-0AB0) | Конкурент (Rockwell 1756-IM16I) |
|---|---|---|---|
| Тип каналов | 4 комбинированных (U+I) | 4 аналоговых (только U или только I) | 16 аналоговых (отдельные U/I) |
| Погрешность (U/I) | ≤0,1% / ≤0,2% | ≤0,2% / ≤0,3% | ≤0,25% / ≤0,35% |
| Изоляция (цепь/шасси) | 3000 В АС | 1000 В АС | 1500 В АС |
| Автоматический расчет P | Да | Нет | Требует дополнительного ПО |
| Совместимость с GE Mark V | Полная | Требует адаптера | Требует адаптера |
| Гарантия | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V с мониторингом U/I/P: Приоритетно выбирайте GE DS200SHVIG1A — его комбинированный дизайн и совместимость с шиной GSB избавляют от необходимости покупки отдельных модулей.
- Для высоковольтных вспомогательных цепей (≥100 В): Модуль подходит лучше, чем конкуренты — изоляция 3000 В АС гарантирует безопасность, в то время как модули с низкой изоляцией рискуют замыканием.
- Для проектов с оптимизацией энергопотребления: Выбирайте за автоматический расчет мощности — GE DS200SHVIG1A позволяет контролировать потребление в реальном времени, что удобно для диагностики неэффективных участков.
Меры предосторожности
- При монтаже GE DS200SHVIG1A отключите все вспомогательные цепи (до 230 В АС/100 В DC) — подключение при включенном напряжении может привести к повреждению измерительных цепей.
- Калибруйте модуль через ПО GE CIMPLICITY раз в 6 месяцев — в условиях сильных ЭМП (>0,3 Тл) сократите интервал до 3 месяцев, так как магнитные поля ускоряют дрейф параметров.
- Регулярно проверяйте светодиоды: зеленый — канал работает, красный — ошибка (обрыв ТТ, короткое замыкание). Устраняйте ошибки за 1 час (для цепей насосов/гидропривода), чтобы не упустить перегрев.
- Не превышайте максимальные диапазоны: для напряжения — до 230 В АС/100 В DC, для тока — до 5 А (через ТТ). Перегрузка повреждает АЦП модуля.
- Используйте экранированные кабели с двойным экраном (тип STP) для подключения к датчикам — это дополнительно защищает сигналы от ЭМП, особенно на дистанциях >20 м.
