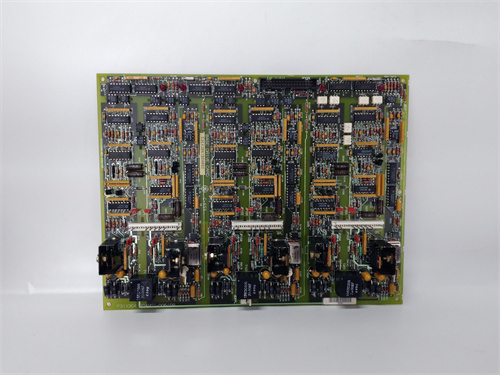

GE DS200SHVMG1A

Описание

Общая характеристика продукта GE DS200SHVMG1A

Технические параметры GE DS200SHVMG1A

• Параметры измерения и интерфейсов:
  • Тип модуля: Интерфейсный модуль для мониторинга высоковольтных шин (HV Bus Monitoring & Interface);
  • Поддерживаемые высоковольтные диапазоны: 10 кВ – 110 кВ AC (стандартные напряжения для генераторных шин);
  • Количество каналов измерения: 4 канала для измерения напряжения (V) + 4 канала для измерения тока (I) — по 2 канала на каждый фазный ток/напряжение;
  • Тип сигналов на входе: Сигналы от трансформаторов напряжения (TV) и трансформаторов тока (TT) — 0–100 В AC (напряжение), 0–5 А AC (ток);
  • Тип сигналов на выходе: Изолированные цифровые сигналы (Profinet IRT) — для передачи данных в контроллер GE Speedtronic.
• Электрические и защитные параметры:
  • Изоляция: 10 000 В AC (между входами высоковольтных сигналов и выходами к контроллеру) — по стандарту IEC 60664-1, защита от высоковольтных пробоев;
  • Точность измерения:
    • Напряжение: ±0,1% от полного диапазона (FS) при 25 ± 5 °C;
    • Ток: ±0,15% FS при 25 ± 5 °C;
  • Защита от электромагнитных помех (EMC): Двойная экранировка (между входами и выходами, корпус) + фильтры высоких частот — соответствие EN 61000-6-2 и EN 61000-6-4;
  • Питание: Двухканальное избыточное питание 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы Speedtronic;
  • Потребляемый ток: ≤1,2 А (при максимальной нагрузке на каналы).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -10 °C до +70 °C (подходит для технических помещений электростанций);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark VIe / Mark VII);
  • Материал корпуса: Алюминиевый каркас с эпоксидной смолой — жаропрочность и устойчивость к химическим веществам;
  • Размеры: 190 мм × 130 мм × 50 мм (стандартный размер для модулей высоковольтного интерфейса);
  • Устойчивость к вибрациям: 5–500 Гц (1,0 Г, по IEC 60068-2-6) — не подвержен влиянию вибраций высокомощных генераторов.
• Совместимость и функциональность:
  • Совместимые системы GE: Speedtronic Mark VIe (firmware 7.0+), Mark VII, HMI GE CIMPLICITY, система диагностики GE APM;
  • Функции мониторинга: Измерение эффективного значения напряжения/тока, частоты (50/60 Гц), коэффициента мощности (cosφ);
  • Диагностика: Мониторинг состояния изоляции, температуры модуля, отправка ошибок в контроллер через Profinet IRT (задержка <1 мс);
  • Протоколы: Profinet IRT, Modbus TCP/IP — для интеграции с внешними системами SCADA.

Преимущества и особенности GE DS200SHVMG1A

1. Высокоуровневая изоляция и безопасность: Изоляция 10 000 В AC гарантирует, что GE DS200SHVMG1A безопасно передает данные между высоковольтными шинами и контроллером — предотвращает высоковольтные пробои и повреждение низковольтных компонентов системы Speedtronic. Это критическое преимущество перед аналогами с изоляцией 5000–8000 В AC, которые не подходят для высоковольтных систем >50 кВ.
2. Точность измерения параметров: Точность ±0,1% для напряжения и ±0,15% для тока позволяет GE DS200SHVMG1A передавать достоверные данные о состоянии высоковольтных шин — например, измерение напряжения генератора с ошибкой <0,1 кВ, что необходимо для точной регулировки нагрузки и предотвращения перегрузок.
3. Глубокая интеграция с системами GE: GE DS200SHVMG1A полностью поддерживается ПО GE ToolboxST и автоматически синхронизируется с контроллерами Mark VIe / Mark VII — данные о напряжении/токе моментально отображаются в HMI CIMPLICITY, а алерты о превышении лимитов отправляются операторам в режиме реального времени. Не требуется дополнительные адаптеры или драйверы.
4. Расширенные функции мониторинга: Помимо измерения напряжения/тока, GE DS200SHVMG1A контролирует коэффициент мощности (cosφ) и состояние изоляции высоковольтных шин — позволяет операторам прогнозировать возможные неполадки (например, снижение изоляции) и проводить техническое обслуживание вовремя.
5. Избыточное питание и надежность: Двухканальное питание гарантирует работу GE DS200SHVMG1A даже при отказе одного источника — критически важно для систем, где потеря данных о высоковольтных параметрах может привести к аварии.

Примеры применения GE DS200SHVMG1A в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с генератором мощностью 500 МВт (выходное напряжение 20 кВ) GE DS200SHVMG1A подключен к 4 трансформаторам напряжения (TV) и 4 трансформаторам тока (TT) на генераторной шине. Модуль измеряет напряжение (20 кВ), ток (15 кА) и коэффициент мощности (cosφ = 0,95), передавая данные в контроллер Mark VIe. При превышении напряжения до 21 кВ модуль отправляет алерт в HMI, и контроллер снижает нагрузку на генератор.
• Атомная электростанция (АЗЭС): В АЗЭС с вспомогательным генератором мощностью 100 МВт (выходное напряжение 10 кВ) GE DS200SHVMG1A мониторит состояние высоковольтной изоляции шины. При снижении сопротивления изоляции ниже допустимого уровня модуль отправляет сигнал в систему защиты, и контроллер останавливает генератор для предотвращения короткого замыкания.
• Газоперерабатывающий комплекс: В комплексе с газовой турбиной мощностью 300 МВт (выходное напряжение 35 кВ) GE DS200SHVMG1A измеряет ток в высоковольтных кабелях и частоту сети (50 Гц). При нестабильности частоты (отклонение >0,5 Гц) модуль сигнализирует контроллеру, который регулирует скорость турбины, поддерживая частоту в норме.
• Высоковольтная подстанция: В подстанции с трансформатором 110/20 кВ GE DS200SHVMG1A мониторит напряжение на высоковольтной стороне (110 кВ) и тока на низковольтной (20 кВ). Данные передаются в систем SCADA через Modbus TCP/IP, позволяя операторам отслеживать состояние подстанции удаленно.

Сравнение GE DS200SHVMG1A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE DS200SHVMG1A

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE DS200SHVMG1A если вы используете контроллеры GE Speedtronic Mark VIe (firmware 7.0+) или Mark VII — это гарантирует полную поддержку всех функций, включая интеграцию с GE APM.
2. Требования к высоковольту: Для систем с напряжением >69 кВ (например, ТЭС 500+ МВт, АЗЭС) GE DS200SHVMG1A — единственный подходящий выбор, так как аналоги Siemens и Emerson не поддерживают диапазон >69–72,5 кВ.
3. Точность измерения: Если требуется высокая точность (<±0,15%) для регулировки генераторной нагрузки, GE DS200SHVMG1A подходит лучше, чем Siemens 7KM PAC3200 (±0,2%).

Меры предостережения

1. Профессиональный монтаж: Монтаж GE DS200SHVMG1A должен выполняться сертифицированными специалистами по работе с высоковольтными системами — неправильное подключение к TV/TT может привести к высоковольтному пробою и повреждению модуля.
2. Контроль изоляции: Раз в 3 месяца измеряйте сопротивление изоляции входов модуля — снижение изоляции ниже 10 000 В AC требует замены модуля, чтобы избежать пробоев.
3. Защита от перепадов напряжения: Установите дополнительные защитные диоды в цепях подключения TV/TT — предотвращает повреждение модуля при резких перепадах высоковольтажа (например, при замыкании в сети).
4. Монтаж в шкафы GE: Монтируйте GE DS200SHVMG1A только в оригинальные шкафы Speedtronic Mark VIe / Mark VII — они обеспечивают нужное охлаждение (-10–70 °C) и электромагнитную защиту, предотвращая помехи.
