Описание
Общая информация о продукте и ссылка
Первым делом стоит представить критический компонент систем защиты и мониторинга турбин от бренда GE — модель DS200SHVMG1AFE, которая относится к серии модулей защиты для системы управления турбинами GE Speedtronic Mark V. Ссылка на продукт GE DS200SHVMG1AFE будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE DS200SHVMG1AFE выполняет функцию модуля защиты высокого напряжения (High Voltage Monitoring), отвечающего за контроль параметров высоковольтных цепей турбины (например, напряжение в обмотках генератора, ток якоря) и активацию аварийных систем при превышении критических значений. Благодаря высокой надежности и быстрому отклику, GE DS200SHVMG1AFE является неотъемлемым элементом для предотвращения повреждения дорогого турбинного оборудования в энергетических установках.
Описание продукта

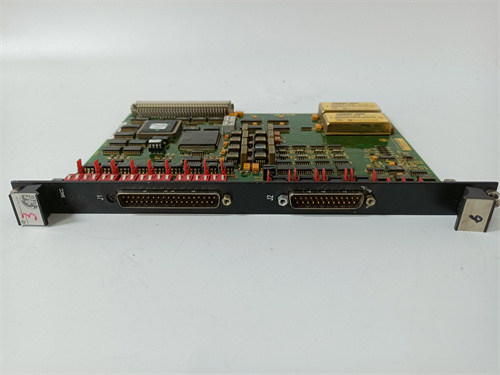

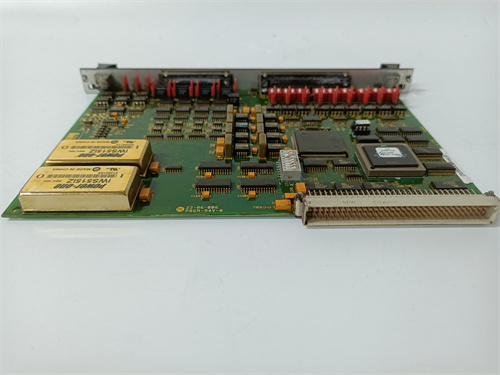

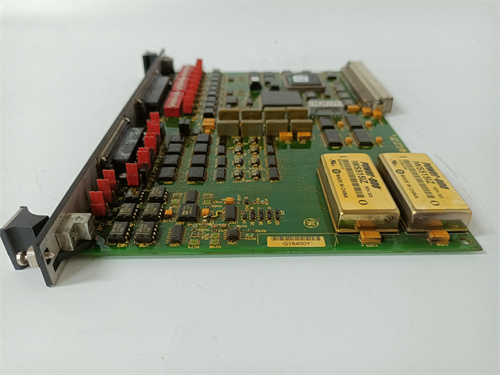

GE DS200SHVMG1AFE — это модуль защиты высокого напряжения для системы GE Speedtronic Mark V, разработанный для контроля ключевых электрофизических параметров высоковольтных компонентов турбины и генератора. Модуль GE DS200SHVMG1AFE оснащен специализированными входами для подключения трансформаторов напряжения (VT) и трансформаторов тока (CT), что позволяет ему измерять высоковольтные сигналы (до 110 кВ) и высокие токи (до 1000 А) путем их снижения до безопасных уровней для обработки (например, 0–100 В для напряжения, 0–5 А для тока).
Конструкция GE DS200SHVMG1AFE учитывает специфику работы в условиях высоких электромагнитных полей: корпус модуля имеет усиленную электромагнитную защиту (EMC класс 4 — выше, чем у большинства промышленных модулей), устойчив к вибрациям (до 10 Гц) и температурным колебаниям (-10 °C до +65 °C), а также оснащен изолированными входами — это предотвращает проникновение высоковольтных помех в низковольтную часть системы Mark V и гарантирует точность измерений. Модуль GE DS200SHVMG1AFE использует высокоточную аналого-цифровую конвертацию (ADC) с разрешением 18 бит — это обеспечивает измерение параметров с погрешностью менее 0,05%, критично для систем защиты, где даже небольшая неточность может привести к ложному срабатыванию или неотслеживанию опасного состояния.
Особенно важно отметить, что GE DS200SHVMG1AFE имеет программно настраиваемые границы критических значений (например, максимальное допустимое напряжение в обмотке генератора — 115% от номинала, максимальный ток якоря — 120% от номинала), которые задаются через ПО GE Mark V Toolbox. При превышении этих границ GE DS200SHVMG1AFE активирует аварийные сигналы с временем отклика <1 мс — это быстрее, чем у большинства стандартных модулей защиты, и позволяет остановить турбину или снизить нагрузку до безопасных уровней до возникновения повреждений. Модуль GE DS200SHVMG1AFE также поддерживает функцию двойной проверки (two-out-of-three voting): он сравнивает свои измерения с данными двух других модулей защиты Mark V (например, DS200SHVPG1A) и активирует аварию только при совпадении двух из трех сигналов — это устраняет ложные срабатывания из-за одиночных сбоев в модуле.
Кроме того, GE DS200SHVMG1AFE оснащен расширенной функцией самодиагностики: он отслеживает состояние входов, трансформаторов VT/CT, внутренних схем и обнаруживает потенциальные проблемы (например, обрыв цепи CT, снижение изоляции входов), передавая эти данные в контроллер Mark V. Это позволяет операторам проводить плановое обслуживание и заменять компоненты до возникновения критических сбоев. Модуль GE DS200SHVMG1AFE также сохраняет лог аварийных событий (дата, время, значение параметра при срабатывании) в внутренней памяти — это критично для расследования причин аварий и предотвращения их повторения. Модуль GE DS200SHVMG1AFE полностью интегрируется с системой Speedtronic Mark V, передавая данные о параметрах высокого напряжения в контроллер для отображения на панели HMI и включения в общие алгоритмы управления турбиной.
Технические параметры
- Тип модуля: Модуль защиты высокого напряжения для GE Speedtronic Mark V.
- Диапазон измеряемых параметров:
- Напряжение: через VT — до 110 кВ (снижение до 0–100 В для обработки);
- Ток: через CT — до 1000 А (снижение до 0–5 А для обработки).
- Разрешение ADC: 18 бит (для высокой точности измерений).
- Погрешность измерения: <0,05% от полного диапазона (для напряжения и тока).
- Время отклика при аварии: <1 мс (время между превышением границы и активацией аварийного сигнала).
- Защита: EMC класс 4, изолированные входы (напряжение изоляции >5 кВ), защита от коротких замыканий.
- Диапазон рабочих температур: -10 °C до +65 °C (подходит для турбинных и генераторных залов).
- Напряжение питания: 24 В DC (от шину Mark V), потребляемый ток — до 1,2 А.
- Совместимость: Только с системой GE Speedtronic Mark V (контроллеры DS200UDSAG1ADE, модули защиты DS200SHVPG1A) и ПО GE Mark V Toolbox.
Преимущества и особенности
- Высокая точность и быстрый отклик: 18-битный ADC и время отклика <1 мс гарантируют своевременное выявление опасных состояний и предотвращение повреждения турбины.
- Усиленная электромагнитная защита: EMC класс 4 и изолированные входы GE DS200SHVMG1AFE позволяют ему работать в условиях высоких электромагнитных помех (ближе к генератору), без искажений измерений.
- Функция двойной проверки (voting): Устраняет ложные аварийные срабатывания, увеличивая надежность всей системы защиты Mark V.
- Расширенная диагностика и логирование: Сохранение логов аварий и контроль состояния компонентов позволяют проводить анализ причин сбоев и планировать обслуживание.
- Программная настройка границ: Возможность изменения критических значений через GE Mark V Toolbox делает GE DS200SHVMG1AFE адаптивным для разных типов турбин (паровых, газовых, гидротурбин).
Примеры применения в отраслях
- Паровые электростанции (ТЭЦ): В ТЭЦ GE DS200SHVMG1AFE контролирует напряжение в обмотках синхронного генератора турбины (через VT) и ток якоря (через CT). При превышении напряжения до 115% номинала (например, из-за небаланса нагрузки в электросети) модуль GE DS200SHVMG1AFE активирует сигнал снижения нагрузки генератора, а при критическом превышении (120% и выше) — запускает аварийное торможение турбины, предотвращая пробой обмоток.
- Газовые электростанции (ГЭС): В ГЭС GE DS200SHVMG1AFE контролирует ток в цепи возбуждения генератора. При возникновении короткого замыкания в возбуждении (ток превышает 150% номинала) модуль мгновенно отключает питание возбуждения и сигнализирует контроллеру Mark V о необходимости остановки газотурбины — это предотвращает перегрев и плавление проводников обмотки.
- Гидроэлектростанции (ГЭС): В ГЭС с высоковольтными генераторами (до 35 кВ) GE DS200SHVMG1AFE контролирует параметры трансформатора тока (CT) на выходе генератора. При обрыве цепи CT (который может привести к потере контроля тока) модуль активирует аварийный сигнал, останавливая гидротурбину до того, как неконтролируемый ток повредит оборудование.
- Когенерационные станции: В комбинированных циклах GE DS200SHVMG1AFE контролирует напряжение в общих высоковольтных шинах, соединяющих генераторы газовой и паровой турбин. При нестабильности напряжения (например, при отключении одной турбины) модуль регулирует нагрузку оставшейся турбины, поддерживая напряжение в допустимых границах и предотвращая отключение станции от электросети.
Сравнение с конкурентами
| Параметр | GE DS200SHVMG1AFE | Конкурентные модели (Siemens 7UT612, ABB REF615) |
|---|---|---|
| Разрешение ADC | 18 бит | Siemens — 16 бит; ABB — 17 бит |
| Время отклика | <1 мс | Siemens — <2 мс; ABB — <1,5 мс |
| ЭМС защита | EMC класс 4 | Siemens — EMC класс 3; ABB — EMC класс 3 |
| Функция voting | Two-out-of-three (стандартно) | Siemens — 1+1 (дополнительно); ABB — Two-out-of-three (стандартно) |
| Максимальное измеряемое напряжение | До 110 кВ | Siemens — до 72,5 кВ; ABB — до 145 кВ |
| Совместимость с GE | Полная с Speedtronic Mark V | Нет (требуется дополнительные адаптеры и настройку ПО) |
Советы по выбору и предостережения
Советы по выбору
- Определите параметры турбины: Перед покупкой уточните номинальное напряжение и ток генератора турбины — GE DS200SHVMG1AFE подходит для установок с напряжением до 110 кВ; для вышеэлектрических систем (например, 220 кВ) уточните наличие модификаций по ссылке на GE DS200SHVMG1AFE.
- Проверьте совместимость с Mark V: Убедитесь, что версия прошивки GE DS200SHVMG1AFE совместима с версией системы Speedtronic Mark V — несовместимость может привести к сбоям в передаче аварийных сигналов.
- Рассчитайте нужды в redundancy: Для критических установок (например, ТЭЦ, обеспечивающая электроэнергию большого города) установите два GE DS200SHVMG1AFE в схеме 1+1 — это устраняет одиночную точку отказа в системе защиты.
- Учтите условия монтажа: Если модуль монтируется ближе к генератору (высокие электромагнитные помехы), убедитесь, что расстояние до низковольтных модулей Mark V не менее 1 метра — это дополнительно защищает от помех.
Предостережения
- Монтаж и настройку выполняйте сертифицированными инженерами: Неправильное подключение трансформаторов VT/CT к GE DS200SHVMG1AFE может привести к попаданию высоковольтного сигнала в систему Mark V и разрушению оборудования. Используйте только специалистов с сертификатом GE по работе с Speedtronic Mark V.
- Не изменяйте границы аварий без согласования: Произвольное увеличение критических значений (например, повышение максимального напряжения до 130% номинала) может привести к неотслеживанию опасного состояния и повреждению турбины — все изменения согласовывайте с техническим отделом GE.
- Регулярно проверяйте калибровку: Каждый год проводите калибровку GE DS200SHVMG1AFE с использованием эталонных устройств — это поддерживает точность измерений и предотвращает ложные срабатывания.
- Архивируйте логи аварий: Периодически экспортируйте логи событий из GE DS200SHVMG1AFE в внешний носитель — эти данные необходимы для расследования аварий и получения гарантийного обслуживания от GE.
