Описание
Общее описание продукта

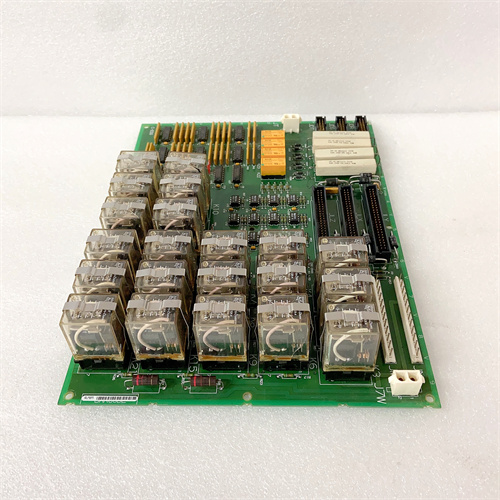

Основным объектом рассмотрения — GE DS200SHVMG1AGE (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой выходной модуль компании GE Digital Energy, разработанный для интеграции с контроллерами семейства GE Mark VIe и системами автоматизации энергетических объектов (ТЭЦ, ГЭС, атомные электростанции). GE DS200SHVMG1AGE специализируется на управлении высоковольтными исполнительными механизмами (электроклапаны, выключатели, приводы турбин) через надежную коммутацию дискретных сигналов. Благодаря высокой коммутационной способности и сертификации по стандартам энергетики, GE DS200SHVMG1AGE гарантирует безопасность и стабильность работы критических процессов, где отказ выходного канала может привести к авариям и остановке производства. Особенно ценной является его глубокая интеграция с экосистемой GE, что упрощает внедрение в существующие системы управления турбинами и генераторами.
Технические параметры продукта
- Тип устройства: Цифровой выходной модуль для систем GE Mark VIe (Safety I/O)
- Количество каналов: 8 независимых дискретных выходов (нормально разомкнутое контактирование, NO)
- Тип выходов: Релевые контакты, коммутационная способность 600 В AC / 125 В DC, максимальный ток 10 А на канал (при 250 В AC)
- Время коммутации: ≤ 10 мс (включение), ≤ 5 мс (отключение)
- Изоляция: Галваническая изоляция (4000 В AC) между каналами и между модулем и шиной контроллера
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности энергетики)
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (получается от шейна контроллера GE Mark VIe), потребляемая мощность ≤ 8 Вт
- Габаритные размеры: 100 мм × 150 мм × 30 мм (компактный дизайн для монтажа в шкафах контроллеров)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах безопасной зоны)
- Монтаж: Разъемное крепление к шейну контроллера GE Mark VIe или DIN-рейковое крепление (с адаптером)
- Дополнительные функции: LED-индикаторы состояния каналов и питания, защита от короткого замыкания и перегрузки, онлайн-диагностика через ПО GE CIMPLICITY, логирование ошибок (последние 150 записей), защита от электромагнитных помех (EMC IEC 61000-6-2)
Преимущества и особенности
- Высокая коммутационная способность: Каждый канал GE DS200SHVMG1AGE поддерживает ток до 10 А и напряжение до 600 В AC, позволяя напрямую управлять высоковольтными исполнительными механизмами (например, электроклапаны турбины, высоковольтные выключатели) без дополнительных контакторов. Это сокращает количество оборудования в шкафу и снижает вероятность точек отказа, критично для энергетических объектов.
- Строгая защита и надежность: Галваническая изоляция 4000 В AC защищает GE DS200SHVMG1AGE от электромагнитных помех от мощного электрооборудования (турбины, трансформаторы) и молниевых разрядов — актуально для открытых энергетических площадок. Защита от короткого замыкания автоматически отключает проблемный канал, сохраняя работоспособность остальных и предотвращая повреждение модуля.
- Глубокая интеграция с системами GE: GE DS200SHVMG1AGE автоматически распознается контроллерами GE Mark VIe и системами CIMPLICITY, и его конфигурация осуществляется через стандартное ПО GE. Поддержка native-интерфейсов GE обеспечивает синхронную передачу команд и статусов в реальном времени, упрощая коммиссиюрование и снижая риск несовместимости с другими компонентами системы управления турбиной.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние исполнительного устройства (включено/отключено/ошибка) без подключения дополнительного оборудования. Онлайн-диагностика через CIMPLICITY предоставляет детальную информацию о причинах ошибок (например, перегрузка канала, короткое замыкание), сокращая время поиска неисправностей и простоя оборудования.
- Компактность и масштабируемость: Компактные габариты (100×150×30 мм) позволяют монтировать GE DS200SHVMG1AGE в плотно заполненных шкафах контроллеров GE Mark VIe. Поддержка параллельного подключения нескольких модулей через шину контроллера обеспечивает масштабируемость — например, для управления 16 электроклапанами можно использовать два модуля без изменения конфигурации системы.
Случаи применения в отраслях
- Электроэнергетика (ТЭЦ): GE DS200SHVMG1AGE управляет 8 электроклапанами в системе подачи топлива турбины, передавая команды от контроллера GE Mark VIe. Релевые выходы с током 10 А напрямую активируют приводы клапанов, а защита от короткого замыкания предотвращает повреждение модуля при сбое электропривода. Интеграция с системой CIMPLICITY позволяет операторам отслеживать статус каждого клапана в реальном времени и быстро реагировать на нештатные ситуации.
- Гидроэнергетика (ГЭС): Модуль контролирует выключатели гидротурбины и приводы воротных механизмов. GE DS200SHVMG1AGE передаёт команды на включение/отключение устройств в зависимости от уровня воды в réservуаре, а сертификация SIL 2 гарантирует безопасность при отказе одного из каналов. Высокая изоляция 4000 В AC защищает модуль от помех от генератора.
- Атомная энергетика (вспомогательные системы): Модуль управляет системами аварийного охлаждения реактора — например, электроклапанами подачи охлаждающей воды и приводами защитных штор. 8 каналов позволяют контролировать все критические исполнительные механизмы одной системы, а логирование ошибок помогает анализировать частоту сбоев и планировать техническое обслуживание в соответствии с требованиями регулирующих органов.
- Нефтегазовая энергетика (газовые электростанции): GE DS200SHVMG1AGE управляет приводами компрессоров газовой турбины, передавая команды от контроллера GE Mark VIe. Быстрое время коммутации (≤10 мс) гарантирует синхронность работы механизмов, улучшая эффективность газопереработки и стабильность выработки электроэнергии.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE DS200SHVMG1AGE с аналогичными цифровыми выходными модулями для энергетики:
| Параметр | GE DS200SHVMG1AGE | Siemens S7-400 SM 322 (6ES7322-1BL00-0AA0) | ABB DSCA190V 57310001-PK |
|---|---|---|---|
| Количество каналов | 8 (релейные) | 32 (релейные) | 16 (релейные) |
| Максимальный ток на канал | 10 А (250 В AC) | 5 А (250 В AC) | 6 А (250 В AC) |
| Класс безопасности | IEC 61508 SIL 2 | IEC 61508 SIL 1 | IEC 61508 SIL 2 |
| Изоляция (модуль/шлейф) | 4000 В AC | 2500 В AC | 5000 В AC |
| Совместимость с системами | GE Mark VIe | Siemens S7-400/PCS 7 | ABB AC800M/DCS 800xA |
| Цена (примерная) | Высокая | Средняя | Средняя |
Ключевые различия: GE DS200SHVMG1AGE выделяется более высокой коммутационной способностью (10 А на канал) и специализацией на системах GE Mark VIe, что делает его неоспоримым выбором для энергетических объектов с оборудованием GE. Siemens модуль имеет больше каналов, но низкий класс безопасности и ток, а ABB DSCA190V — больше каналов, но ограниченную совместимость с не-ABB системами. Для проектов с контроллерами GE Mark VIe модуль становится оптимальным благодаря native-интеграции и соответствию требованиям энергетики.
Советы по выбору
- Проверьте совместимость с контроллером: GE DS200SHVMG1AGE идеально подходит для контроллеров GE Mark VIe. Для систем других брендов (Siemens S7-400, ABB AC800M) лучше выбрать брендовые модули для обеспечения полной совместимости и поддержки.
- Оцените требования к коммутационной способности: Для управления устройств с током ≤ 10 А (например, электроклапаны турбины, высоковольтные выключатели) GE DS200SHVMG1AGE — оптимальный выбор. Для устройств с током > 10 А требуются дополнительные контакторы или модули с большим током.
- Учтите класс безопасности: Для энергетических процессов с средними требованиями к безопасности (SIL 2) GE DS200SHVMG1AGE полностью удовлетворяет требованиям. Для систем с высокими требованиями (SIL 3) выбирайте специализированные модули Safety I/O GE, например, DS200SIOVG1AED.
- Определите количество каналов: Для управления ≤ 8 исполнительными устройствами хватает одного модуля. Для больших проектов (≥ 9 устройств) можно подключить несколько GE DS200SHVMG1AGE через шину контроллера GE Mark VIe, что обеспечивает масштабируемость без сложных модификаций.
Меры предосторожности
- Соблюдайте параметры коммутации: Не превышайте номинальные параметры каналов (600 В AC / 125 В DC, 10 А) — это предотвращает выгорание релейных контактов GE DS200SHVMG1AGE. Перед подключением проверяйте параметры исполнительного устройства (ток, напряжение) и используйте контакторы, если параметры превышают номинальные.
- Отключите питание при монтаже и подключении: Перед подключением кабелей или заменой модуля отключите питание контроллера GE Mark VIe — это избежит риска короткого замыкания и электротравмы.
- Регулярно проверяйте индикаторы и диагностику: Каждый месяц проверяйте LED-индикаторы и выполняйте онлайн-диагностику через GE CIMPLICITY. При обнаружении ошибок (красный индикатор) остановите соответствующее оборудование и устраните причину (например, замените поврежденный кабель или исполнительное устройство).
- Избегайте монтажа вблизи нагревательных элементов: 尽管 GE DS200SHVMG1AGE работает до +70 °C, избегайте установки в непосредственной близости от нагревательных компонентов (нагревательные плиты турбины, трансформаторы) — перегрев может ускорить износ релейных контактов и снизить срок службы модуля.
- Используйте только оригинальные запчасти и кабели: При замене модуля или кабелей используйте оригинальные компоненты GE — нестандартные кабели или разъемы могут снизить уровень изоляции и привести к сбоям в работе модуля, особенно в условиях высоких электромагнитных помех.
