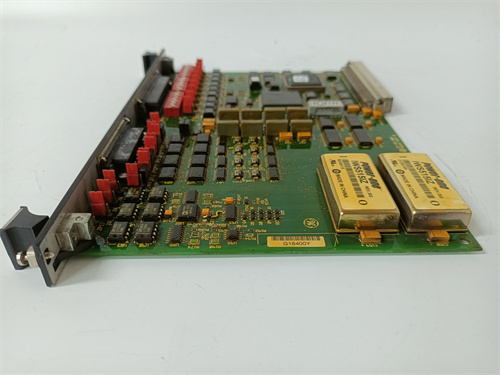

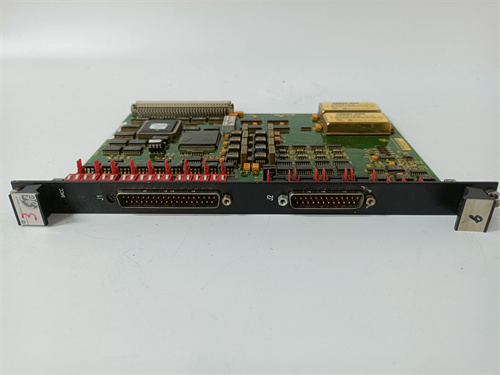

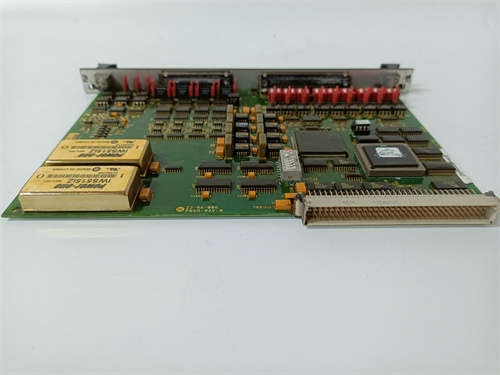

GE DS200SI0BH1ABA

Описание

Обзор продукта: GE DS200SI0BH1ABA

Технические параметры

• Бренд: GE
• Модель: GE DS200SI0BH1ABA (ссылка: [Вставьте ссылку на продукт])
• Тип компонента: Аналоговый входной модуль I/O (Analog Input Module) для системы GE Speedtronic Mark VIe
• Основное назначение: Сбор и преобразование аналоговых сигналов от индустриальных датчиков (температурных, давлений, уровневых, расходных) в цифровой формат, передача данных контроллеру GE для обработки и управления промышленными процессами
• Аналоговые входы:
  • Количество: 16 дифференциальных входов (независимые каналы, защита от кросс-токов)
  • Поддерживаемые типы сигналов (настраиваемые по каждому каналу):
    • Токовые: 4–20 мА (двухпроводной/четырехпроводной датчик)
    • Напряжностные: 0–10 ВДЦ, ±5 ВДЦ, ±10 ВДЦ
  • Разрешение АЦП: 16 бит (без знака) / 15 бит (со знаком)
  • Точность измерения: ±0.02% полного диапазона (FS) при 25°C; ±0.05% FS в диапазоне рабочих температур
  • Нелинейность: ≤ ±0.01% FS
  • Время преобразования: ≤ 1 мс на канал (параллельное преобразование всех каналов)
  • Измерительный диапазон тока: 0–24 мА (для диагностики обрыва датчика)
• Функции фильтрации и подавления помех:
  • Встроенный цифровой фильтр: Настраиваемый коэффициент (0.1 мс – 10 с) для подавления высокочастотных помех
  • Пассивная фильтрация: RC-цепочки для снижения влияния электромагнитных помех (EMC)
  • Поддержка режима усреднения сигнала (настраиваемое количество выборок: 2–128)
• Защитные функции:
  • Встроенные: От обратного тока, короткого замыкания на входах, статического разряда (±15 кВ воздушный, ±8 кВ контактный), электромагнитных помех (EMC Class B)
  • Изоляция каналов: 2 кВАК (1 мин) между каналами и системой
  • Защита от перегрузки: До 30 ВДЦ / 50 мА на вход
• Функции самодиагностики и диагностики датчиков:
  • Мониторинг обрыва датчика (для токовых сигналов 4–20 мА: детекция тока < 3.5 мА)
  • Проверка целостности каналов (обрыв кабеля, короткое замыкание)
  • LED-индикаторы статуса каждого канала (активность, ошибка) и общего состояния модуля
  • Автоматическое уведомление контроллера о сбое канала или датчика
• Коммуникационный интерфейс:
  • Подключение к шине системы GE Speedtronic Mark VIe (автоматическое распознавание контроллером)
  • Скорость передачи данных: до 500 Мбит/с
  • Латентность передачи: ≤ 2 мс
• Дополнительные функции:
  • Поддержка калибровки (автоматическая через программное обеспечение GE Proficy или ручная)
  • Прочный металлический корпус с пассивным теплоотводом
  • Поддержка горячего замены (Hot-Swappable) без остановки системы
• Рабочая температура: -20°C до +65°C
• Влажность: 5%–95% (без конденсации)
• Питание: 24 ВДЦ ±10% (потребление ≤ 8 ВА)
• Степень защиты: IP20 (монтаж в шкафу управления GE Speedtronic Mark VIe)
• Изоляция:
  • Изоляция входов от системы: 2.5 кВАК (1 мин)
  • Канальная изоляция: 2 кВАК (1 мин)
• Размеры: 180 мм × 140 мм × 70 мм (длина × ширина × высота)
• Вес: Примерно 1.5 кг
• Совместимость: Полная совместимость с системой GE Speedtronic Mark VIe, контроллерами GE DS200PCCAG9ACB, системным блок-контроллером GE DS200SBCAG1A и программным обеспечением GE Proficy
• Стандарты сертификации: CE, UL, CSA, IEC 61158-2, IEC 61010-1, EN 61000-6-2/4, IEC 61800-5-1

Ключевые преимущества и особенности

1. Высокая точность и разрешение: 16-битное разрешение АЦП и точность ±0.02% FS гарантируют максимальную достоверность измерений аналоговых параметров, критических для точного управления процессами (например, регулировка давления в реакторах, температура в турбинах).
2. Расширенная настраиваемость: Возможность выбора типа сигнала и параметров фильтрации по каждому из 16 каналов позволяет подключать различные типы датчиков без необходимости дополнительных адаптеров, увеличивая универсальность модуля.
3. Надежность и защита: Дифференциальные входы, высокий уровень изоляции и защита от помех обеспечивают стабильную работу в условиях сильных электромагнитных перегрузок и суровых промышленных сред (MTBF ≥ 400 000 часов).
4. Идеальная интеграция с GE Speedtronic Mark VIe: Автоматическое распознавание контроллером, бесшовная конфигурация через GE Proficy и поддержка горячей замены сокращают время на установку, настройку и обслуживание, снижая простои объекта.
5. Функции диагностики: Мониторинг обрыва датчиков и целостности каналов позволяет своевременно выявлять неполадки в сенсорной сети, предотвращая ошибки в управления и аварии.

Сферы применения в отраслях

• Энергетика: В теплоэлектростанциях (ТЭС), газовых электростанциях (ГЭС) и атомных электростанциях (АЭС) GE DS200SI0BH1ABA собирает данные о температуре пара в турбинах, давлении в котлах, уровне воды в резервуарах и расходе топлива, передавая информацию контроллеру для оптимизации генерации электроэнергии и предотвращения перегрузок.
• Нефтегазовая промышленность: На дриллинговых платформах и компрессорных станциях GE DS200SI0BH1ABA измеряет давление в трубопроводах, температуру газа/нефти, уровень в резервуарах и расход добываемого сырья, обеспечивая контроль технологических процессов и безопасность эксплуатации.
• Химическая промышленность: В химических комбинатах GE DS200SI0BH1ABA снимает параметры реакторных процессов (температура, давление, pH уровня), расход реагентов и уровень жидкостей в смесителях, гарантируя соблюдение технологических рецептур и требованиям экологии.
• Металлургия: В сталелитейных заводах GE DS200SI0BH1ABA измеряет температуру расплавленного металла в печах, давление газов в агломерационных установках и уровень шлака, обеспечивая стабильность технологических процессов и качество продукции.
• Пищевая промышленность: В крупных пищевых заводах GE DS200SI0BH1ABA контролирует температуру термической обработки, уровень сырья в резервуарах и расход воды, соответствующие стандартам санитарии и качества продукции.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

1. Совместимость с системой: Выбирайте GE DS200SI0BH1ABA если вы используете систему автоматизации GE Speedtronic Mark VIe — модуль гарантирует идеальную интеграцию с контроллерами и программным обеспечением GE, а также отсутствие конфликтов при работе с датчиками GE.
2. Требования к точности: Идеально подходит для объектов, где требуется высокая точность измерения аналоговых параметров (например, АЭС, химические реакторы, высокоточные производственные линии) благодаря 16-битному разрешению и точности ±0.02% FS.
3. Количество датчиков: Рекомендуется для систем с большим количеством аналоговых датчиков (до 16) — расширенный набор каналов сокращает необходимость в дополнительных модулях и снижает сложность системы.
4. Условия эксплуатации: Подходит для суровых промышленных условий (перепады температуры, электромагнитные помехи) благодаря усиленной защите и высокому уровню изоляции.

Меры предосторожности

1. Монтаж, подключение и настройку GE DS200SI0BH1ABA должен выполнять квалифицированный персонал с опытом работы с аналоговыми модулями I/O и системой GE Speedtronic Mark VIe.
2. Перед запуском проверьте правильность подключения датчиков (соответствие типа сигнала — ток/напряжение, полярность), отсутствие коротких замыканий на входах и настройку фильтров для подавления помех — неправильные подключения могут привести к искажению сигналов или повреждению модуля.
3. Используйте только экранированные кабели (тип Shielded Twisted Pair, STP) для подключения датчиков, особенно в условиях сильных электромагнитных помех — это повысит точность измерений и защищает каналы от искажений.
4. Регулярно выполняйте калибровку модуля через программное обеспечение GE Proficy (рекомендуемый интервал — раз в год) — это поддерживает высокую точность измерений и исправляет дрейф параметров со временем.
5. При горячей замене модуля соблюдайте правила электробезопасности: используйте антистатические перчатки, отключите только питание модуля (не всей системы) и проверьте совместимость прошивки нового модуля с системой GE. В случае возникновения неполадок (искаженный сигнал, ошибка канала, нераспознавание модуля) обратитесь к авторизованному сервису GE или технической поддержке (ссылка: [Вставьте ссылку на службу поддержки]) — не самостоятельно разбирайте или модифицируйте модуль.
