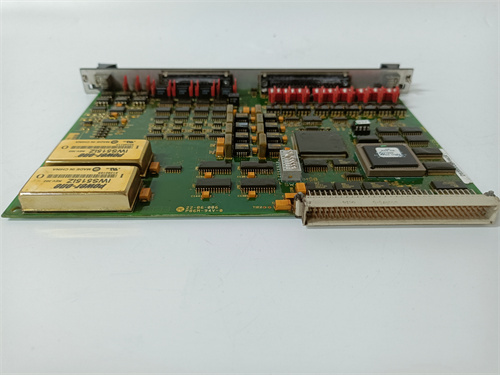

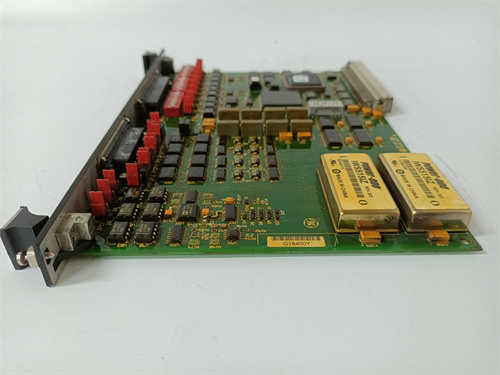

GE DS200SI0CG1AEA

Описание

Общее описание продукта

Технические параметры продукта

• Тип устройства: Силовой интерфейсный модуль (силовой выходной модуль) для системы GE Mark VIe
• Количество каналов: 8 независимых силовых выходных каналов
• Тип выходов: Тиристорные выходы (SCR), коммутационная способность 250 В AC / 30 В DC, максимальный ток 10 А на канал
• Время коммутации: ≤ 10 мс (включение/отключение)
• Изоляция: Галваническая изоляция (4000 В AC) между каналами и между модулем и шиной контроллера Mark VIe
• Рабочая температура: от -20 °C до +60 °C
• Влажность: До 95% (без конденсации)
• Питание: 24 В DC (получается от шейна контроллера Mark VIe), потребляемая мощность ≤ 15 Вт
• Габаритные размеры: 100 мм × 160 мм × 35 мм (длина × ширина × толщина), адаптирован для рам Mark VIe
• Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
• Монтаж: Разъемное крепление к шейну контроллера GE Mark VIe (стандартный разъем)
• Дополнительные функции: Защита каналов от перегрузки и короткого замыкания, индикаторы LED состояния каналов (зеленый = включен, красный = отказ), онлайн-диагностика через GE CIMPLICITY software

Преимущества и особенности

1. Высокая коммутационная способность: Каждый канал GE DS200SI0CG1AEA поддерживает ток до 10 А, что позволяет напрямую управлять мощными исполнительными устройствами (например, силовые контакты турбины, электродвигатели насосов мощностью до 2,5 кВт) без дополнительных контакторов или реле. Это сокращает количество компонентов в системе и снижает вероятность точек отказа.
2. Строгая защита силовых цепей: Защита от перегрузки и короткого замыкания на каждом канале предотвращает повреждение модуля и контроллера при сбое исполнительного устройства (например, короткое замыкание в обмотке электродвигателя). При возникновении неисправности модуль автоматически отключает проблемный канал, сохраняя работоспособность остальных.
3. Глубокая интеграция с GE Mark VIe: GE DS200SI0CG1AEA автоматически распознается контроллером Mark VIe, и его конфигурация осуществляется через стандартное ПО GE CIMPLICITY. Поддерживает передачу статусов каналов и диагностических данных в реальном времени, что упрощает обслуживание и снижает время поиска неисправностей.
4. Устойчивость к электромагнитным помехам: Галваническая изоляция 4000 В AC защищает GE DS200SI0CG1AEA от сильных электромагнитных помех, возникающих вблизи мощного электрооборудования (трансформаторы, турбины), что гарантирует стабильную работу силовых коммутаций даже в сложных электромагнитных средах.
5. Простота диагностики: Индикаторы LED на каждом канале и онлайн-диагностика через ПО позволяют операторам быстро определить состояние модуля — например, отличить нормальное включение канала от отказного состояния без разборки щита. Это сокращает время простоя оборудования до нескольких минут.

Случаи применения в отраслях

• Электроэнергетика (ТЭЦ): GE DS200SI0CG1AEA управляет силовыми контактами системы запуска турбины, используя тиристорные выходы для активации стартеров и предохранительных механизмов. Высокая коммутационная способность позволяет напрямую управлять контактами с током до 10 А, а защита от короткого замыкания предотвращает повреждение модуля при сбое стартера.
• Нефтегазовая промышленность (газоперекачивающие станции): Модуль контролирует электродвигатели компрессоров, передавая силовые команды на включение/отключение через тиристорные выходы. Интеграция с контроллером Mark VIe позволяет отслеживать статус компрессоров в реальном времени, а устойчивость к помехам гарантирует надежную работу вблизи высоковольтного оборудования.
• Тяжелая промышленность (металлургия): GE DS200SI0CG1AEA управляет силовыми цепями электродвигателей плавильных печей, коммутируя ток до 10 А для регулировки мощности нагрева. Защита от перегрузки предотвращает остановку печи при нештатных нагрузках, а интеграция с системой мониторинга позволяет планировать техническое обслуживание.
• Аэрокосмика (испытательные стенды): Модуль коммутирует силовые сигналы для испытания реактивных двигателей, передавая команды на включение систем охлаждения и топливоподачи. Высокая точность коммутации и защита от помех гарантируют достоверность результатов испытаний, критических для разработки авиационных систем.

Сравнение с конкурентами

Советы по выбору

1. Определите требования к коммутационной способности: Если нужно управлять устройствами с током до 10 А (например, силовые контакты турбины), GE DS200SI0CG1AEA — идеальный выбор. Для устройств с током < 5 А можно рассмотреть более экономичные модули с релейными выходами.
2. Проверьте совместимость с контроллером: Для систем GE Mark VIe модуль интегрируется автоматически. Для контроллеров других брендов (например, Siemens S7-400) лучше выбрать брендовые модули, так как native-совместимость не гарантируется.
3. Оцените условия эксплуатации: Для цехов с сильными электромагнитными помехами (например, ТЭЦ, ГПЗ) высокая изоляция 4000 В AC GE DS200SI0CG1AEA критически важна. Для обычных условий можно выбрать модули с изоляцией 2500–3000 В AC.
4. Учтите тип исполнительных устройств: Тиристорные выходы модуля подходят для управления индуктивными нагрузками (электродвигатели, соленоиды), так как они обеспечивают плавную коммутацию и меньше подвержены износу по сравнению с релевыми выходами.

Меры предосторожности

1. При подключении соблюдайте полярность и номиналы: Убедитесь, что напряжение и ток исполнительного устройства не превышают номинальные параметры канала (250 В AC / 30 В DC, 10 А). Превышение может привести к выгоранию тиристора и повреждению модуля.
2. Отключите питание контроллера перед монтажем: Это предотвращает риск электротравмы и повреждения шейна контроллера Mark VIe при подключении силовых кабелей к GE DS200SI0CG1AEA.
3. Используйте подходящие кабели: Для силовых цепей используйте кабели с достаточной площадью сечения (не менее 2,5 мм² для тока 10 А) и защитной экранной оболочкой — это снижает потерю энергии и повышает устойчивость к электромагнитным помехам.
4. Регулярно проверяйте состояние тиристоров: Каждый год выполняйте диагностику через GE CIMPLICITY, чтобы выявить изношенные тиристоры (например, увеличенное время коммутации). Замена изношенных компонентов предотвращает внезапные отказы модуля.
5. При замене используйте только оригинальные модули: Неоригинальные аналоги GE DS200SI0CG1AEA не соответствуют требованиям к коммутационной способности и изоляции, могут привести к повреждению контроллера Mark VIe или аварии исполнительного устройства.

DS200SI0CG1AEA
