Описание

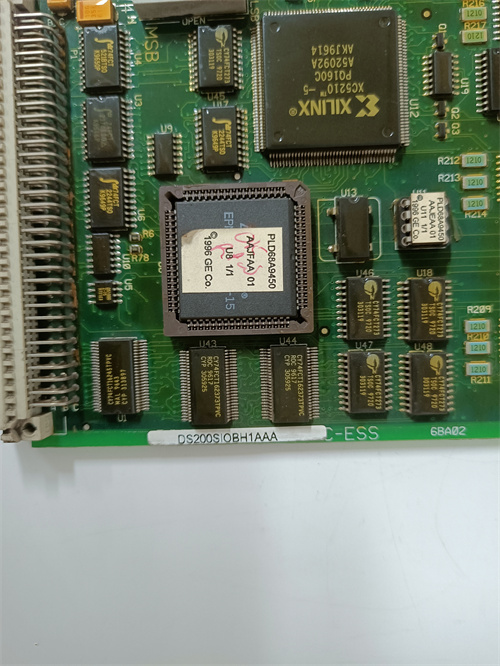

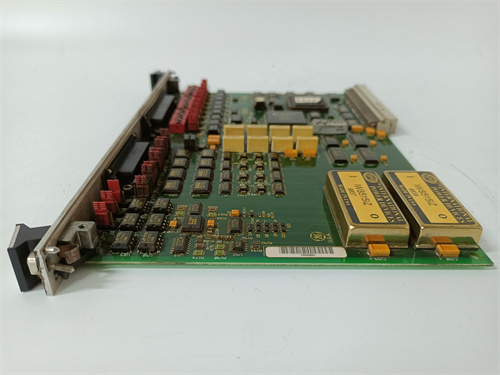

бзор продукта: GE DS200SIOBH1AAA
GE DS200SIOBH1AAA — это универсальный аналогово-дискретный модуль I/O, разработанный для системы автоматизации GE Speedtronic Mark VIe, предназначенный для комплексного сбора аналоговых и дискретных сигналов, а также выдачи управляющих команд в критических промышленных процессах. Как многофункциональный компонент экосистемы GE, GE DS200SIOBH1AAA сочетает в себе высокую точность измерений, быструю реакцию на дискретные сигналы и надежную конструкцию, гарантируя стабильность работы в условиях перепадов температуры, электромагнитных помех и пыли. Благодаря использованию премиальных компонентов GE и оптимизированной схемотехники для смешанных сигналов, GE DS200SIOBH1AAA обеспечивает идеальную совместимость с контроллерами GE и различными типами индустриального оборудования, становясь эффективным решением для сокращения количества модулей в системе и повышения ее отказоустойчивости.
Технические параметры
- Бренд: GE
- Модель: GE DS200SIOBH1AAA
- Тип компонента: Универсальный аналогово-дискретный модуль I/O (Mixed Analog-Digital I/O Module) для системы GE Speedtronic Mark VIe
- Основное назначение: Сбор аналоговых сигналов (температура, давление, уровень) от индустриальных датчиков и дискретных сигналов (статус оборудования, аварийные сигналы); выдача дискретных управляющих команд к исполнительным механизмам в энергетических, нефтегазовых и металлургических установках
- Аналоговые входы:
- Количество: 8 дифференциальных входов (настраиваемые по каждому каналу)
- Поддерживаемые сигналы: 4–20 мА (ток), 0–10 ВДЦ / ±10 ВДЦ (напряжение)
- Разрешение АЦП: 16 бит
- Точность измерения: ±0.03% FS (при 25°C); ±0.06% FS в диапазоне рабочих температур
- Время преобразования: ≤ 1.5 мс/канал
- Защита: От обратного тока, статического разряда (±15 кВ) и электромагнитных помех (EMC Class B)
- Дискретные входы:
- Количество: 16 универсальных входов (24 ВДЦ)
- Время отклика: ≤ 1 мс (для критических сигналов)
- Защита: От короткого замыкания и перегрузки
- Дискретные выходы:
- Количество: 8 силовых выходов (релейные контакты)
- Максимальный ток коммутации: 6 А (250 ВАК / 30 ВДЦ)
- Время срабатывания реле: ≤ 3 мс
- Защита: От перегрева и перегрузки
- Функции самодиагностики:
- Мониторинг целостности каналов (обрыв кабеля, короткое замыкание)
- LED-индикаторы статуса каждого канала и общего состояния модуля
- Автоматическое уведомление контроллера о сбое
- Коммуникационный интерфейс:
- Подключение к шине GE Speedtronic Mark VIe (автоматическое распознавание)
- Скорость передачи данных: до 500 Мбит/с
- Дополнительные функции:
- Поддержка настройки фильтрации аналоговых и дискретных сигналов
- Прочный металлический корпус с пассивным теплоотводом
- Поддержка горячего замены (Hot-Swappable)
- Рабочая температура: -20°C до +65°C
- Влажность: 5%–95% (без конденсации)
- Питание: 24 ВДЦ ±10% (потребление ≤ 10 ВА)
- Степень защиты: IP20 (монтаж в шкафу управления GE Speedtronic Mark VIe)
- Изоляция:
- Изоляция входов/выходов от системы: 2.5 кВАК (1 мин)
- Канальная изоляция: 1.5 кВАК (1 мин)
- Размеры: 190 мм × 150 мм × 70 мм (длина × ширина × высота)
- Вес: Примерно 1.7 кг
- Совместимость: Полная совместимость с системой GE Speedtronic Mark VIe, контроллерами GE DS200PCCAG9ACB, системным блок-контроллером GE DS200SBCAG1A и программным обеспечением GE Proficy
- Стандарты сертификации: CE, UL, CSA, IEC 61158-2, IEC 61010-1, EN 61000-6-2/4
Ключевые преимущества и особенности
GE DS200SIOBH1AAA выделяется среди универсальных модулей I/O благодаря следующим уникальным преимуществам:
- Многофункциональность: Комбинация аналоговых входов, дискретных входов и выходов в одном модуле сокращает количество компонентов в системе, упрощает монтаж и снижает затраты на оборудование.
- Высокая точность и скорость: 16-битное разрешение АЦП и время отклика ≤ 1 мс гарантируют достоверность данных и своевременную реакцию системы на критические сигналы.
- Надежность в суровых условиях: Усиленная защита от помех, высокий уровень изоляции и прочный корпус обеспечивают стабильную работу в индустриальных средах (MTBF ≥ 380 000 часов).
- Идеальная интеграция с GE Speedtronic Mark VIe: Автоматическое распознавание контроллером, поддержка горячей замены и бесшовная конфигурация через GE Proficy сокращают время простоя и упрощают обслуживание.
- Универсальность подключения: Поддержка различных типов аналоговых и дискретных сигналов позволяет интегрировать широкий спектр датчиков и исполнительных механизмов без дополнительных адаптеров.
Сферы применения в отраслях
- Энергетика: В теплоэлектростанциях (ТЭС) и газовых электростанциях (ГЭС) GE DS200SIOBH1AAA собирает данные о температуре пара, давлении в котлах (аналоговые сигналы) и статусе клапанов (дискретные сигналы), а также управляет реле запуска генераторов и систем охлаждения.
- Нефтегазовая промышленность: На компрессорных станциях GE DS200SIOBH1AAA измеряет давление в трубопроводах (аналоговые сигналы) и состояние предохранителей (дискретные сигналы), управляя контакторами двигателей и клапанами распределения.
- Металлургия: В сталелитейных заводах GE DS200SIOBH1AAA контролирует температуру расплавленного металла (аналоговые сигналы) и позицию прокатных станков (дискретные сигналы), выдавая команды на регулировку приводов.
- Химическая промышленность: В химических комбинатах GE DS200SIOBH1AAA снимает параметры реакторных процессов (аналоговые сигналы) и статус дозирующих устройств (дискретные сигналы), управляя системами аварийной остановки.
- Морская промышленность: В корабельных энергетических установках GE DS200SIOBH1AAA стабильно работает в условиях вибраций, собирая сигналы от навигационных датчиков и управляя корабельными системами жизнеобеспечения.
Сравнение с конкурентами
| Параметр | GE DS200SIOBH1AAA | Siemens SM 326 (6ES7326-1BK02-0AB0) | ABB CI854AK01 + AI810 + DO810 |
|---|---|---|---|
| Аналоговые входы | 8 | 4 | 8 (отдельный модуль) |
| Дискретные входы | 16 | 8 | 16 (отдельный модуль) |
| Дискретные выходы | 8 (6 А) | 8 (2 А) | 16 (4 А, отдельный модуль) |
| Точность аналоговых измерений | ±0.03% FS | ±0.05% FS | ±0.03% FS |
| Горячая замена | Да | Нет | Да (опционально) |
| Совместимость с системами | GE Speedtronic Mark VIe | Siemens S7-300 | ABB AC 800M |
| Габариты (длина × ширина × высота) | 190 × 150 × 70 мм | 125 × 80 × 62 мм | 150 × 120 × 70 мм × 3 модуля |
Как видно из сравнения, GE DS200SIOBH1AAA превосходит конкурентов по сочетанию функциональности (аналоговые + дискретные каналы) и максимальному току выходов, а также обеспечивает более компактное решение по сравнению с комбинацией отдельных модулей ABB. В отличие от модуля Siemens, он поддерживает горячую замену и имеет более высокую точность аналоговых измерений, что делает его предпочтительным выбором для пользователей системы GE Speedtronic Mark VIe.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Совместимость с системой: Выбирайте GE DS200SIOBH1AAA если вы используете систему автоматизации GE Speedtronic Mark VIe — модуль гарантирует идеальную интеграцию с контроллерами и программным обеспечением GE.
- Требования к функциональности: Идеально подходит для объектов, где нужно комбинировать сбор аналоговых и дискретных сигналов (например, небольшие ТЭС, компрессорные станции, пищевые заводы) — сокращает количество модулей и упрощает систему.
- Критичность процессов: Рекомендуется для систем с требованиями к высокой точности и скорости отклика (например, управление реакторами, турбинами) благодаря 16-битному АЦП и времени отклика ≤ 1 мс.
- Условия эксплуатации: Подходит для суровых промышленных условий благодаря усиленной защите и прочной конструкции.
Меры предосторожности
- Монтаж и подключение GE DS200SIOBH1AAA должен выполнять квалифицированный персонал с опытом работы с системой GE Speedtronic Mark VIe и смешанными модулями I/O.
- Перед запуском проверьте правильность подключения сигналов (соответствие типа аналоговых сигналов, полярность, не превышение максимального тока на выходах) и настройку фильтров для подавления помех.
- Используйте экранированные кабели для аналоговых сигналов и оригинальные комплектующие GE — это повысит точность измерений и защита от электромагнитных помех.
- При горячей замене модуля соблюдайте правила электробезопасности: используйте антистатические перчатки и отключите только питание модуля.
- Регулярно проверяйте LED-индикаторы статуса и логи контроллера GE — своевременное выявление ошибок позволит предотвратить сбои. В случае неполадок обратитесь к авторизованному сервису GE или технической поддержке (ссылка: [Вставьте ссылку на службу поддержки]) — не самостоятельно разбирайте модуль.
- DS200SIOBH1AAA
