Описание
Описание продукта

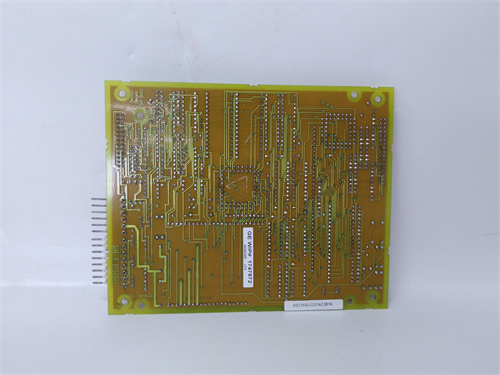

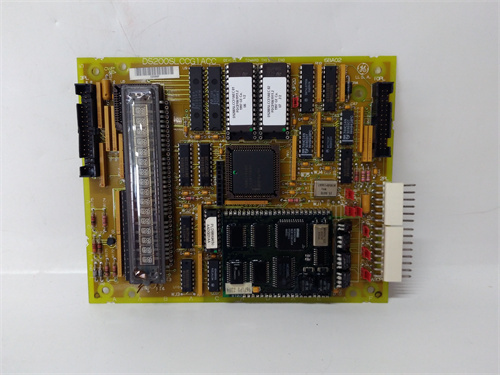

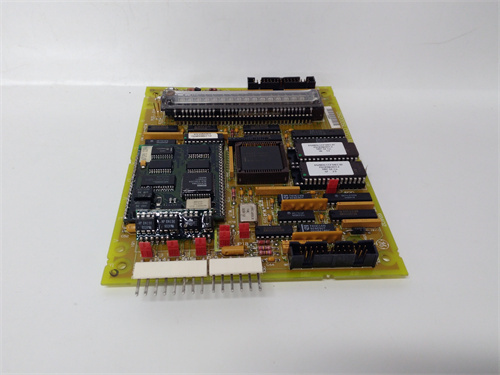

GE DS200SLCCG1A — это модуль логического контроля и коммуникации для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для реализации пользовательских логических алгоритмов и синхронизации данных между локальными модулями и удаленными системами мониторинга. Он выступает ключевым элементом для гибкой настройки процессов управления: например, реализует логику «зависимости запуска насоса от уровня масла» или передает агрегированные данные о состоянии турбины в SCADA-систему, предотвращая дублирование функций контроллера и снижая его нагрузку.
Как специализированный модуль для энергетики, GE DS200SLCCG1A отличается от универсальных логических модулей глубокой интеграцией с компонентами Speedtronic Mark V и поддержкой проприетарных протоколов GE. Он позволяет создавать логические схемы через ПО GE CIMPLICITY (с использованием блоков «И», «ИЛИ», «НЕ» и таймеров) без программирования на низкоуровневые языки, что упрощает настройку под конкретные задачи турбинного управления. Отличая się от стандартных коммуникационных модулей, GE DS200SLCCG1A сочетает в себе функции логического контроллера и интерфейса связи, устраняя необходимость использования двух отдельных устройств и экономя пространство в шкафу контроллеров.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200SLCCG1A легко монтируется в существующие системы, не требуя дополнительного пространства. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от 0 °C до +65 °C — параметры, соответствующие суровым условиям ТЭЦ, ГЭС и атомных электростанций. GE DS200SLCCG1A также имеет высокую устойчивость к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4, что гарантирует стабильность логических операций и передачи данных в средах с сильными магнитными полями.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули I/O GE DS200ADPBG1A), GE DS200SLCCG1A обеспечивает синхронную работу с системой управления: например, в ТЭЦ он собирает сигналы от датчика уровня масла (GE DS200DCVAG1A) и датчика давления пара — по логике «если уровень масла > 50% И давление > 10 МПа, то запустить насос охлаждения» модуль отправляет команду на выходной модуль GE DS200DCFBG1BI. В системах, где изменение логики управления требует быстрой адаптации, GE DS200SLCCG1A подтверждает себя как гибкий компонент — его средний наработанный ресурс до отказа (MTBF) превышает 200 000 часов, что выше показателей универсальных логических модулей.
Параметры продукта
- Тип устройства: Модуль логического контроля и коммуникации для системы GE Speedtronic Mark V
- Основная функция: Реализация пользовательских логических алгоритмов; синхронизация данных между модулями Speedtronic Mark V; передача данных в удаленные системы (SCADA); самодиагностика
- Характеристики логического контроля:
- Количество логических блоков: Поддержка до 256 пользовательских логических схем (каждая до 100 блоков)
- Типы блоков: Стандартные логические элементы («И», «ИЛИ», «НЕ», «И-НЕ»), таймеры (задержка включения/отключения), счетчики
- Интерфейс программирования: Графический редактор в ПО GE CIMPLICITY (без необходимости низкоуровневого программирования)
- Характеристики коммуникации:
- Поддерживаемые протоколы: GE Serial Bus (GSB) для связи с модулями Speedtronic Mark V, Modbus RTU/TCP для интеграции с SCADA, RS-485 для удаленных датчиков
- Количество портов: 1 порт GSB, 1 порт Ethernet (Modbus TCP), 2 порта RS-485 (Modbus RTU)
- Скорость передачи: До 1 Мбит/с (GSB), до 100 Мбит/с (Ethernet)
- Технические характеристики:
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤3,5 ВА
- Защита: От ЭМП (EN 61000-6-4), от короткого замыкания на коммуникационных портах
- Диагностика: Светодиодная индикация состояния логики и портов, передача алертов в контроллер Speedtronic Mark V
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, модулями I/O GE DS200ADPBG1A/GE DS200DCVAG1A и SCADA-системами Siemens WinCC/Allen-Bradley FactoryTalk.
Преимущества и особенности
- Совмещение логического контроля и коммуникации: GE DS200SLCCG1A заменяет два отдельных устройства (логический модуль + коммуникационный интерфейс), экономя 50% пространства в шасси Speedtronic Mark V и снижая затраты на оборудование.
- Графическое программирование логики: Поддержка редактирования схем через GE CIMPLICITY без низкоуровневого кодирования упрощает настройку под конкретные задачи (например, логику аварийной остановки) и сокращает время до 40% по сравнению с модулями, требующими программирования.
- Поддержка проприетарных протоколов GE: Глубокая интеграция с шиной GSB и компонентами Speedtronic Mark V гарантирует синхронную передачу данных и отсутствие задержек, которые часто возникают при использовании сторонних модулей с адаптерами.
- Устойчивость к ЭМП и вибрациям: Соответствие EN 61000-6-4 и устойчивость ≤15 g позволяют GE DS200SLCCG1A работать в турбинных залах, где стандартные логические модули искажают логику или теряют связь с контроллером.
- Гибкая интеграция с SCADA: Поддержка Modbus RTU/TCP упрощает передачу агрегированных данных (например, средняя температура подшипников за час) в удаленные системы, избавляя от необходимости настраивать отдельные интерфейсы.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200SLCCG1A реализует логику запуска резервного насоса охлаждения: собирает сигналы от датчика температуры подшипника (GE DS200CTBDG1A, >105 °C) и основного насоса («не работает») — по алгоритму «ТЕМПЕРАТУРА > 105 °C И НАСОС ОСНОВНОЙ = ОТКЛЮЧЕН» модуль отправляет команду на запуск резервного насоса (через GE DS200DCFBG1BI), предотвращая перегрев.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200SLCCG1A агрегирует данные о уровне воды в водохранилище (GE DS200DCVAG1A), скорости турбины (GE DS200QTBAG2A) и состоянии гидропривода — передает их в SCADA-систему по Modbus TCP. Операторы получают комплексную картину состояния оборудования в режиме реального времени, что ускоряет принятие решений при аномалиях.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200SLCCG1A реализует логику блокировки запуска турбины: проверяет сигналы от датчиков уровня воды в secondary цикле (>20%), давления пара (<15 МПа) и состояния аварийных клапанов («закрыты») — только при выполнении всех условий разрешает контроллеру запустить турбину, предотвращая небезопасные режимы.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200SLCCG1A управляет логикой подачи газа: собирает сигналы от датчика расхода воздуха (GE DS200ADMAH1A) и температуры камеры сгорания — регулирует клапан подачи газа через GE DS200ADMAH1A для поддержания оптимального соотношения газ/ воздух, оптимизируя коэффициент полезного действия.
Сравнение с конкурентами
| Параметр | GE DS200SLCCG1A | Конкурентный модуль (Siemens LOGO! 8) | Конкурентный модуль (Rockwell Micro850) |
|---|---|---|---|
| Поддержка протоколов GE | Да (GSB) | Нет (требует адаптера) | Нет (требует адаптера) |
| Количество логических схем | До 256 | До 32 | До 64 |
| Интерфейсы коммуникации | GSB, Ethernet, RS-485 | Ethernet, RS-485 | Ethernet, RS-232/485 |
| Устойчивость к вибрации | ≤15 g | ≤10 g | ≤12 g |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера GSB-Profinet | Требует адаптера GSB-Ethernet/IP |
| Гарантийный срок | 5 лет | 2 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V с пользовательскими логическими задачами: Приоритетно выбирайте GE DS200SLCCG1A — его поддержка GSB и графическое программирование избавляют от проблем с интеграцией и сложностью настройки, которые возникают с сторонними модулями.
- Для проектов с передачей данных в SCADA: Модуль подходит лучше, чем конкуренты — сочетание логики и коммуникации устраняет дублирование оборудования и снижает стоимость системы.
- Для сред с сильными ЭМП/вибрациями (турбинные залы): Выбирайте за устойчивость ≤15 g и EN 61000-6-4 — гарантирует надежность логических операций, в то время как конкуренты часто теряют функциональность в суровых условиях.
Меры предосторожности
- При монтаже GE DS200SLCCG1A убедитесь в правильном подключении шин GSB: используйте только оригинальные кабели GE (тип GSB-Cable) с экранированием — неправильное подключение приведет к потере связи с модулями Speedtronic Mark V.
- Сохраняйте резервные копии логических схем через GE CIMPLICITY после каждой настройки: в случае сбоя модуля это позволит быстро восстановить конфигурацию, сокращая время простоя до 15 минут (вместо 2–3 часов при перестройке схем).
- Регулярно проверяйте светодиоды индикации: зеленый свет — логика работает/связь стабильна, желтый — предупреждение (низкая скорость передачи), красный — ошибка (сбой логики/порта). Устраняйте ошибки в течение 1 часа (для критических логик), чтобы не нарушить управление турбиной.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +65 °C): перегрев (>65 °C) повреждает микропроцессор, а переохлаждение (<0 °C) замедляет выполнение логических операций.
- Ограничьте количество одновременно запущенных логических схем до 50 (из 256 возможных): превышение этого числа увеличивает нагрузку на модуль и может привести к задержкам в передаче данных и выполнении команд.
- DS200SLCCG1A
