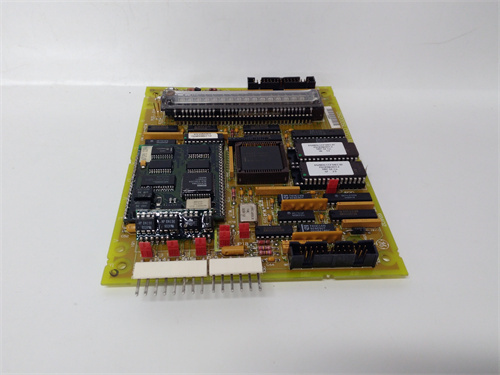

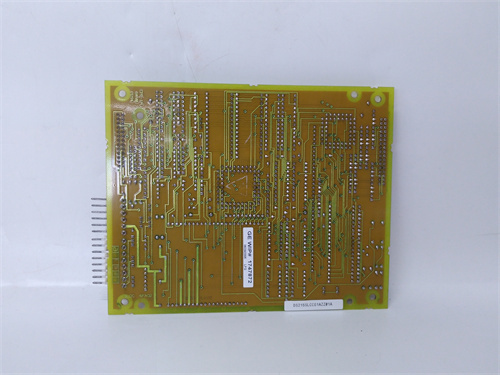

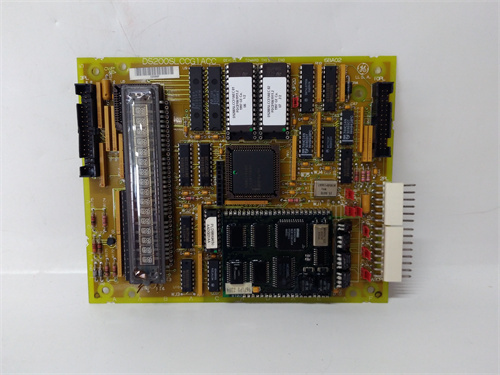

GE DS200SLCCG1ACC

Описание

Общая информация о продукте GE DS200SLCCG1ACC

Технические параметры GE DS200SLCCG1ACC

• Архитектура и производительность:
  • Тип архитектуры: Двойная (2 из 2D — Two-out-of-Two with Diagnostics) — две независимые микропроцессорные цепи с постоянной взаимной диагностикой; при расхождении данных между цепими система автоматически переходит в безопасное состояние (остановка турбины, закрытие клапанов);
  • Процессор: Два 32-битных микропроцессора с частотой 200 МГц — обеспечивают обработку до 200 логических инструкций безопасности в миллисекунду;
  • Память: 256 МБ RAM (с проверкой паритета ECC) для работы с данными в реальном времени и 128 МБ Flash для хранения конфигураций и логики безопасности.
• Интерфейсы коммуникации:
  • Основной интерфейс с системой Speedtronic: GE Serial Peripheral Interface (SPI) — скорость передачи данных до 10 Мбит/с, задержка ≤ 1 мс;
  • Интерфейсы с модулями I/O безопасности: 2 порта Safety LINX (для подключения модулей DS200IOV300A, DS200TCCC100A) — протокол с шифрованием данных;
  • Диагностический интерфейс: Ethernet 10/100 Мбит/с (RJ45) — для удаленного мониторинга состояния модуля и скачивания логов ошибок.
• Электрические параметры:
  • Питание: 24 В DC ±10% (для обеих микропроцессорных цепи), с двойным входом питания (резервное) — предотвращает отключение модуля при сбое одного источника;
  • Токовое потребление: ≤ 0,8 А (при номинальном напряжении 24 В DC) — не влияет на общую нагрузку системы Speedtronic.
• Защита и надежность:
  • Сертификация безопасности: IEC 61508 SIL 3 (для одиночной конфигурации) и SIL 2 (для распределенных систем);
  • Защита от электромагнитных помех (EMC): Класс EN 61000-6-4 (иммунитет к помехам) и EN 61000-6-2 (эмиссия помех) — устойчивость к влиянию мощных трансформаторов и генераторов;
  • Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах Speedtronic Mark VIe);
  • Время между отказами (MTBF): ≥ 4 000 000 часов (при номинальных условиях, согласно данным GE).
• Температурный диапазон: Работает в диапазоне от -20 °C до +65 °C, с допустимым перепадом температуры ≤ 15 °C/час — адаптирован к условиям турбинных холлов (высокая температура, вибрации ≤ 5 Г).
• Механические параметры: Габариты 140 × 160 × 45 мм (ширина × высота × глубина), вес约 400 г, крепление в слоты шкафов Speedtronic Mark VIe через фиксирующие зажимы.

Преимущества и особенности GE DS200SLCCG1ACC

1. Сертификация IEC 61508 SIL 3: Это высшая категория сертификации для систем безопасности, подтверждающая, что GE DS200SLCCG1ACC подходит для критических функций, где вероятность отказа должна быть ниже 1 × 10⁻⁷ отказов в час. Например, в ТЭС модуль контролирует давление пара в турбине — при превышении критического значения (например, 12 МПа) он активирует аварийное останавливание за ≤ 100 мс, предотвращая разрыв турбины.
2. Двойная архитектура 2 из 2D с диагностикой: В отличие от модулей с архитектурой 1 из 2, GE DS200SLCCG1ACC использует две независимые цепи, которые постоянно проверяют друг друга. При выявлении неполадки (например, сбой одного процессора) модуль немедленно переходит в безопасное состояние, а не продолжает работу с риском ошибки. Это устраняет скрытые отказы, которые могут привести к катастрофе.
3. Полная интеграция с GE Speedtronic Mark VIe: GE DS200SLCCG1ACC автоматически распознается системой Mark VIe при подключении, не требует сложной настройки драйверов и настраивается через программное обеспечение GE ToolboxST. Инженеры могут создавать логику безопасности (например, “остановка турбины при превышении температуры подшипников > 120 °C”) через готовые блоки функций (AND, OR, таймеры безопасности), сокращая время разработки.
4. Удаленная диагностика и логирование: GE DS200SLCCG1ACC сохраняет все события безопасности (активация ESD, ошибка модуля, изменение параметров) в Flash-памяти с меткой времени UTC (точность ±1 мс). Логи хранятся до 2 лет и могут быть скачаны через Ethernet для анализа инцидентов. Также модуль поддерживает удаленное мониторинга состояния обеих цепи — инженеры могут отслеживать работоспособность без остановки турбины.
5. Устойчивость в суровых условиях: Работоспособность в диапазоне температур -20/+65 °C и высокая электрическая изоляция (≥ 2 кВ AC между цепими) делают GE DS200SLCCG1ACC подходящим для эксплуатации в турбинных залах с перепадами температуры и сильными электромагнитными полями от генераторов.

Примеры применения GE DS200SLCCG1ACC

• ТЭС с газовой турбиной GE Frame 9FA: В 480 МВт теплоэлектростанции GE DS200SLCCG1ACC управляет системой ESD для турбины — модуль собирает сигналы от 6 датчиков температуры подшипников (RTD Pt100) и 4 датчиков давления пара (4–20 мА) через модуль GE DS200IOV300A. При превышении температуры подшипника > 120 °C или давления пара > 15 МПа GE DS200SLCCG1ACC отправляет команду на закрытие клапанов подачи топлива и открытие сбросных клапанов, останавливая турбину за 2 секунды. Двойная архитектура гарантирует, что команда передается даже при сбое одной цепи модуля.
• ГЭС с гидротурбиной GE: В гидроэлектростанции с мощностью 200 МВт GE DS200SLCCG1ACC контролирует уровень воды в водохранилище и скорость гидротурбины — сигналы от датчика уровня (0–10 В DC) и датчика скорости (脉冲 сигнал) поступают в модуль. При падении уровня воды < 10% или превышении скорости турбины > 110% номинальной GE DS200SLCCG1ACC активирует аварийное закрытие затвора воды, останавливая турбину и предотвращая повреждение от избыточной скорости.
• Промышленная турбинная установка (металлургический завод): В сталелитейном заводе GE DS200SLCCG1ACC защищает турбину компрессора, которая подает сжатый воздух в плавильные печи. Модуль собирает сигналы от датчика вибраций (4–20 мА) и датчика температуры статора (термокупль тип K) — при вибрациях > 5 Г или температуре > 150 °C GE DS200SLCCG1ACC останавливает турбинный компрессор и активирует резервный компрессор, не прерывая подачу сжатого воздуха в печи.
• Теплоэлектростанция с паровой турбиной: В ТЭС с паровой турбиной GE GE DS200SLCCG1ACC управляет системой защиты от неравномерного напряжения в сети — при падении напряжения ниже 80% номинального модуль отправляет команду на отключение турбины от сети, предотвращая повреждение обмоток генератора от перетоков тока. Логи событий позволяют потом анализировать причину падения напряжения и принять меры по предотвращению повторения.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с GE Speedtronic Mark VIe: Прежде чем приобрести GE DS200SLCCG1ACC, убедитесь, что ваша система Speedtronic Mark VIe имеет актуальную версию firmware (≥ 7.0) — поддержка всех функций SIL 3 и двойной архитектуры требуется именно этой версии. Информация о совместимости доступна в документации на [ссылке на GE DS200SLCCG1ACC] или через техническую поддержку GE Energy.
• Определите требования к SIL: Если ваша установка требует сертификации SIL 3 (например, крупные ТЭС, ГЭС), GE DS200SLCCG1ACC — оптимальный выбор; для систем SIL 4 (атомные электростанции) рассмотрите модели ABB Relion REX640, а для SIL 2 — более экономичные модули Siemens S7-1500F.
• Приобретайте оригинал: Для гарантии соответствия SIL 3 и безопасности покупайте GE DS200SLCCG1ACC только у авторизованных дилеров GE — подделки не имеют двойной архитектуры и сертификации, что может привести к авариям с серьезными последствиями.

Предостережения

• Не используйте модуль вне систем GE Speedtronic Mark VIe: GE DS200SLCCG1ACC разработан исключительно для интеграции в Speedtronic Mark VIe — использование с системами других брендов приведет к несовместимости протоколов и потере сертификации SIL 3.
• Регулярно проверяйте диагностику цепи: Каждый квартал запускайте тест диагностики через GE ToolboxST — это подтверждает, что обе цепи модуля работают корректно, и выявляет скрытые неполадки (например, деградацию микропроцессора) до их проявления в аварийной ситуации.
• Осуществляйте обновление firmware через авторизованных инженеров: При обновлении программного обеспечения GE DS200SLCCG1ACC обратитесь к специалистам GE — самостоятельное обновление может привести к несовместимости с модулями I/O безопасности и потере функции безопасности.
• Не изменяйте конфигурацию логики безопасности без согласования: Любые изменения в логике GE DS200SLCCG1ACC (например, изменение порогов срабатывания ESD) должны быть согласованы с сертифицированными инженерами и протестированы в режиме offline — несанкционированные изменения могут привести к ложным срабатываниям или упуску аварийных сигналов.

DS200SLCCG1ACC
