Описание продукта

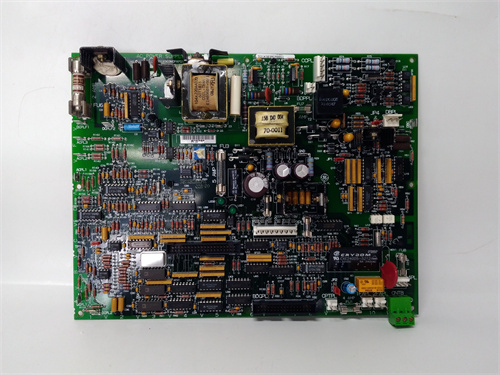

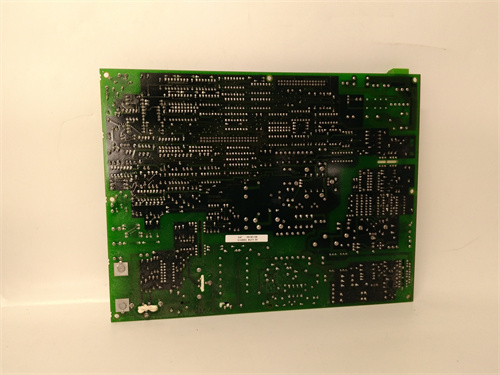

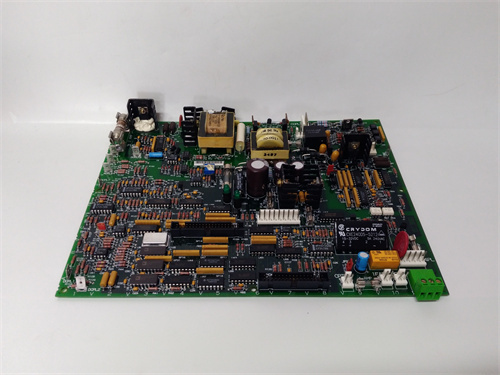

GE DS200SNPAH1A — это модуль питания для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для стабильного обеспечения электроэнергией всех компонентов локальной системы: контроллеры, модули I/O (например, GE DS200DCPAG1A), модули коммуникации (GE DS200ACNAG1A) и сенсоры. Он выступает критическим элементом для надежности работы всей системы — обеспечивает постоянное напряжение и ток, защищает оборудование от перепадов напряжения и коротких замыканий, а также поддерживает резервный режим работы при отключении основного источника питания.
Как специализированный модуль питания для энергетики, GE DS200SNPAH1A отличается от универсальных блоков питания высокой степенью защиты и адаптацией к суровым условиям. Он имеет встроенную защиту от перегрузки (автоматическое отключение при превышении тока на 150% номинала), защиту от короткого замыкания (токовое ограничение) и защиту от перепадов входного напряжения (диапазон работы 85–264 В АС). Отличая się от стандартных модулей питания, GE DS200SNPAH1A поддерживает параллельное подключение нескольких экземпляров для увеличения мощности или создания резервной схемы «1+1» — критически важно для систем, где отключение питания может привести к остановке турбины и аварии.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200SNPAH1A легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его конструкция выдерживает вибрации до 10 g (в диапазоне 10–2000 Гц) и перепады температуры от -10 °C до +70 °C — параметры, соответствующие суровым условиям турбинных залах ТЭЦ, ГЭС и атомных электростанций. GE DS200SNPAH1A также имеет высокую эффективность преобразования (до 92%), что снижает тепловыделение и уменьшает нагрузку на системы охлаждения шкафа.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V, GE DS200SNPAH1A обеспечивает синхронную работу с всей системой: например, в ТЭЦ он подает стабильное напряжение 5 В DC на контроллер GE DS200CPUH1A и 24 В DC на модули I/O — при падении входного напряжения до 80 В АС модуль автоматически корректирует выходное напряжение, поддерживая его в диапазоне ±5% номинала. В системах, где стабильность питания напрямую влияет на точность управления турбиной, GE DS200SNPAH1A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 300 000 часов, что значительно выше показателей универсальных модулей питания.
Параметры продукта
- Тип устройства: Модуль питания для системы GE Speedtronic Mark V
- Основная функция: Обеспечение стабильного напряжения и тока компонентам Speedtronic Mark V; защита от перепадов напряжения, перегрузки и короткого замыкания; поддержка резервных режимов
- Характеристики входа:
- Тип входного напряжения: АС (альтернативное токе)
- Диапазон входного напряжения: 85–264 В АС (широкополосный, поддерживает работу в разных сетевых условиях)
- Частота входного тока: 47–63 Гц (совместима с промышленными сетями)
- Максимальный входной ток: 5 А (при 85 В АС)
- Характеристики выхода:
- Количество выходных каналов: 2 независимых канала
- Выходное напряжение 1: 5 В DC ±5% (для контроллеров и микроэлектроники)
- Максимальный ток на выходе 1: 10 А
- Выходное напряжение 2: 24 В DC ±5% (для модулей I/O и сенсоров)
- Максимальный ток на выходе 2: 5 А
- Технические характеристики:
- Защитные функции: Защита от перегрузки, короткого замыкания, перепадов входного напряжения, перегрева (отключение при >75 °C)
- Эффективность: До 92% (при полной нагрузке)
- Диагностика: Светодиодная индикация состояния (входное напряжение, выходное напряжение, ошибка)
- Класс защиты: IP20 (для монтажа в закрытых шкафу Speedtronic Mark V)
- Рабочие условия:
- Температурный диапазон: -10 °C до +70 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤10 g (10–2000 Гц)
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, модулями I/O GE DS200DCPAG1A/GE DS200DCFBG1BI, модулями коммуникации GE DS200ACNAG1A.
Преимущества и особенности
- Широкополосное входное напряжение (85–264 В АС): GE DS200SNPAH1A работает стабильно в различных сетевых условиях (например, в регионах с нестабильным напряжением 110 В АС или 220 В АС), что исключает необходимость дополнительных трансформаторов.
- Многофункциональная защита: Защита от перегрузки, короткого замыкания и перепадов напряжения предотвращает повреждение дорогого оборудования Speedtronic Mark V — в отличие от простых модулей питания, которые часто не имеют защиты от перепадов.
- Поддержка параллельного подключения: Возможность соединения нескольких GE DS200SNPAH1A в схему «1+1» создает резервный режим — при отказе одного модуля другой автоматически принимает нагрузку, не прерывая работу системы.
- Высокая эффективность (до 92%): Низкое тепловыделение снижает нагрузку на системы охлаждения шкафу, продлевая срок службы всех компонентов и уменьшая энергопотребление.
- Совместимость с Speedtronic Mark V: Предконфигурация под напряжения и разъемы компонентов GE гарантирует безпроблемную интеграцию — не требует дополнительных адаптеров или настроек.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200SNPAH1A обеспечивает питание контроллера GE DS200CPUH1A (5 В DC) и модуля I/O GE DS200DCPAG1A (24 В DC). При перепаде входного напряжения с 220 В АС до 90 В АС модуль поддерживает выходное напряжение в диапазоне ±5%, предотвращая сбой контроллера и остановку турбины. Два экземпляра GE DS200SNPAH1A подключены параллельно в схеме «1+1» — при отказе одного модуля другой продолжает обеспечивать питание.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200SNPAH1A подает энергию модуля коммуникации GE DS200ACNAG1A (24 В DC) и сенсоров скорости (5 В DC). При коротком замыкании в цепи сенсора модуль активирует токовое ограничение (≤2 А), предотвращая повреждение себя и других компонентов, а также отправляет сигнал об ошибке в контроллер — операторы быстро устраняют неисправность.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200SNPAH1A работает в составе трех параллельно подключенных модулей — обеспечивает питание системы аварийного управления (5 В DC) и модулей мониторинга радиации (24 В DC). При отключении основного источника питания модули автоматически переключаются на резервную батарею, поддерживая работу критических систем в течение 4 часов — достаточное время для восстановления основного питания.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200SNPAH1A питает сигнальные лампы операторской панели (24 В DC) и блок управления газовым клапаном (5 В DC). При превышении тока в цепи ламп (из-за короткого замыкания) модуль отключает выходной канал, защищая себя от перегрева, а контроллер получает сигнал об ошибке — операторы останавливают подачу газа и устраняют неисправность.
Сравнение с конкурентами
| Параметр | GE DS200SNPAH1A | Конкурентный модуль (Siemens SITOP PSU100C) | Конкурентный модуль (Rockwell 1756-PA75) |
|---|---|---|---|
| Диапазон входного напряжения | 85–264 В АС | 85–264 В АС | 100–240 В АС |
| Выходные напряжения | 5 В DC / 24 В DC | 24 В DC (только один канал) | 5 В DC / 24 В DC |
| Максимальный выходной ток | 10 А (5 В) / 5 А (24 В) | 5 А (24 В) | 15 А (5 В) / 7 А (24 В) |
| Поддержка параллельного подключения | Да | Нет | Да |
| Устойчивость к вибрации | ≤10 g | ≤5 g | ≤10 g |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V с критическими требованиями к надежности: Приоритетно выбирайте GE DS200SNPAH1A — его совместимость с компонентами GE и поддержка резервной схемы «1+1» гарантируют отсутствие простоев при отказе питания.
- Для регионов с нестабильным входным напряжением: Модуль подходит лучше, чем конкуренты — широкополосное входное напряжение (85–264 В АС) устойчиво работает при перепадах, в то время как некоторые модули требуют стабильного 100–240 В АС.
- Для систем с высоким потреблением тока: Выбирайте за максимальный выходной ток (10 А для 5 В DC) — достаточно для питания нескольких контроллеров и модулей I/O, не требуя дополнительных модулей.
Меры предосторожности
- При монтаже GE DS200SNPAH1A убедитесь в правильном подключении входных и выходных проводов: соблюдайте полярность (L, N, PE для входа; +, – для выхода). Неправильное подключение приведет к повреждению модуля и компонентов Speedtronic Mark V.
- Не превышайте максимальный выходной ток: для 5 В DC — не более 10 А, для 24 В DC — не более 5 А. Перегрузка вызовет автоматическое отключение модуля и остановку части системы.
- Регулярно проверяйте светодиоды индикации: зеленый свет — питание стабильно, желтый — предупреждение (близко к лимиту тока), красный — ошибка (короткое замыкание, перегрев). Устраняйте ошибки в течение 30 минут, чтобы не нарушить работу турбины.
- Не эксплуатируйте модуль за пределами температурного диапазона (-10 °C до +70 °C): перегрев (>70 °C) повреждает электронику, а переохлаждение (<-10 °C) замедляет реакцию защитных механизмов.
- При параллельном подключении нескольких GE DS200SNPAH1A используйте только одинаковые модели и версии firmware — различия в параметрах приведут к неравномерному распределению нагрузки и выходу модулей из строя.
