Описание продукта

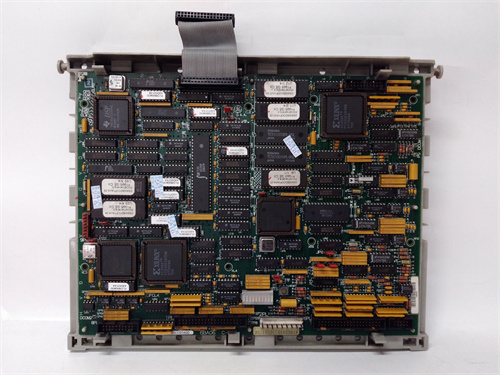

GE DS200SVAAG1A — это модуль аналоговых выходов для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для передачи плавно регулируемых управляющих сигналов на исполнительное оборудование: приводы клапанов регулирования пара, контроллеры скорости гидропривода, системы дозировки топлива и приводы вентилей охлаждения. Он выступает ключевым элементом для точного регулирования параметров турбины (давление, скорость, нагрузка), преобразуя цифровые команды контроллера Speedtronic Mark V (например, GE DS200CPUH1A) в аналоговые сигналы (4–20 мА, 0–10 В DC) с высокой стабильностью и низкой погрешностью.
Как специализированный модуль для энергетики, GE DS200SVAAG1A отличается от универсальных аналоговых модулей расширенной защитой и адаптацией к суровым условиям. Он имеет встроенную защиту от перегрузки (автоматическое ограничение тока до 500 мА) и защиту от обратного напряжения (диоды обратного смещения), предотвращая повреждение модуля при неисправностях исполнительного оборудования. Отличая się от базовых моделей, GE DS200SVAAG1A обеспечивает высокую линейность сигнала (≤0,05% от полного диапазона) и низкий дрейф параметров (≤0,01% за год), что критично для сценариев, где стабильность аналогового сигнала напрямую влияет на эффективность и безопасность турбины.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200SVAAG1A легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от 0 °C до +65 °C — параметры, соответствующие суровым условиям турбинных залах ТЭЦ, ГЭС и атомных электростанций. GE DS200SVAAG1A также имеет высокую устойчивость к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4, что исключает искажения сигналов от работы генераторов или трансформаторов.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули аналоговых входов GE DS200DCVAG1A), GE DS200SVAAG1A обеспечивает синхронную работу с системой управления: например, в ТЭЦ он преобразует цифровую команду контроллера «уменьшить подачу пара на 10%» в аналоговый сигнал 16 мА (из диапазона 4–20 мА) и передает его на привод клапана пара — клапан плавно закрывается, снижая давление в системе с точностью ±0,1 МПа. В системах, где нестабильность аналогового сигнала может привести к колебаниям нагрузки, GE DS200SVAAG1A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 210 000 часов, что выше показателей универсальных аналоговых модулей.
Параметры продукта
- Тип устройства: Модуль аналоговых выходов для системы GE Speedtronic Mark V
- Основная функция: Преобразование цифровых команд контроллера в аналоговые сигналы; передача управляющих сигналов на исполнительное оборудование; защита от перегрузки и обратного напряжения
- Характеристики выходов:
- Количество каналов: 8 независимых изолированных каналов
- Поддерживаемые сигналы: Настраиваемые — 4–20 мА DC, 0–10 В DC (по каждому каналу)
- Линейность: ≤0,05% от полного диапазона
- Дрейф параметров: ≤0,01% от полного диапазона за год (при 25 °C)
- Максимальный выходной ток: 500 мА (продолжительный)
- Изоляция: Канальная электроизоляция 1000 В АС (между каналами и землей)
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером Speedtronic Mark V
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤2,8 ВА
- Защитные функции: Защита от перегрузки (токовое ограничение), защита от обратного напряжения (встроенные диоды), защита от ЭМП (EN 61000-6-4)
- Диагностика: Светодиодная индикация состояния каналов (работа/ошибка), передача алертов в контроллер (перегрузка, обрыв цепи)
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, приводами клапанов Fisher, контроллерами скорости Siemens и системами дозировки топлива ABB.
Преимущества и особенности
- Высокая линейность и стабильность: GE DS200SVAAG1A обеспечивает линейность ≤0,05% и дрейф ≤0,01% за год — критично для плавного регулирования параметров турбины (например, скорости гидропривода с шагом 0,1 об/мин), где искажения сигнала приводят к нестабильности.
- Канальная изоляция 1000 В АС: Защищает сигналы от перекрестных помех между каналами (например, между сигналом для клапана пара и вентиля охлаждения), что важно в условиях сильных электромагнитных полей турбинных залов — универсальные модули часто имеют изоляцию 500 В АС и подвержены искажениям.
- Гибкая настройка сигналов: Возможность выбора диапазона (4–20 мА/0–10 В) по каждому каналу позволяет использовать GE DS200SVAAG1A с разными исполнителями (например, 4–20 мА для приводов, 0–10 В для контроллеров скорости) без замены модуля.
- Расширенная защита: Защита от перегрузки и обратного напряжения предотвращает повреждение модуля при неисправностях исполнительного оборудования (например, короткое замыкание в приводе клапана), снижая затраты на ремонт.
- Легкая интеграция: Предконфигурация для шасси Speedtronic Mark V и шины GSB гарантирует запуск сразу после подключения — не требует дополнительных драйверов или сложной настройки, сокращая время монтажа на 35% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200SVAAG1A управляет 6 приводами клапанов регулирования пара. При изменении нагрузки генератора с 100 МВт до 80 МВт контроллер Speedtronic Mark V отправляет цифровую команду — GE DS200SVAAG1A преобразует ее в аналоговый сигнал 12,8 мА (из 4–20 мА), и клапаны плавно закрываются, снижая подачу пара с точностью ±0,2 МПа и поддерживая стабильность частоты.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200SVAAG1A передает сигналы на 4 контроллера скорости гидропривода. При росте уровня воды в водохранилище контроллер увеличивает цифровую команду — модуль преобразует ее в 18 мА (4–20 мА), и гидропривод увеличивает скорость турбины, повышающую нагрузку генератора на 15% без колебаний.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200SVAAG1A управляет 3 системы дозировки химикатов в secondary цикл. При обнаружении снижения pH уровня воды контроллер отправляет команду — модуль преобразует ее в 14,4 мА (4–20 мА), и система увеличивает подачу химикатов, восстанавливая pH до нормы (7,0–7,5) с точностью ±0,1.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200SVAAG1A управляет 5 приводами вентилей охлаждения. При росте температуры выхлопных газов контроллер увеличивает команду — модуль преобразует ее в 7 В (0–10 В), и вентили плавно открываются, снижая температуру на 15 °C и поддерживая коэффициент полезного действия турбины.
Сравнение с конкурентами
| Параметр | GE DS200SVAAG1A | Конкурентный модуль (Siemens 6ES7 332-5HF00-0AB0) | Конкурентный модуль (Rockwell 1756-OF8) |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Линейность | ≤0,05% | ≤0,1% | ≤0,1% |
| Дрейф за год | ≤0,01% | ≤0,02% | ≤0,02% |
| Канальная изоляция | 1000 В АС | 500 В АС | 500 В АС |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера GSB-Profinet | Требует адаптера GSB-Ethernet/IP |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V с плавным регулированием параметров: Приоритетно выбирайте GE DS200SVAAG1A — его высокая линейность и стабильность гарантируют точное управление приводами, в то время как конкуренты имеют большие искажения сигнала.
- Для проектов с разными типами исполнителей (4–20 мА/0–10 В): Модуль подходит лучше, чем конкуренты — гибкая настройка каналов избавляет от необходимости покупки нескольких специализированных модулей.
- Для сред с сильными ЭМП (турбинные залы, трансформаторные подстанции): Выбирайте за канальную изоляцию 1000 В АС и соответствие EN 61000-6-4 — это защищает сигналы от искажений, где модули с низкой изоляцией теряют стабильность.
Меры предосторожности
- При монтаже GE DS200SVAAG1A соблюдайте полярность подключения исполнителей: для 4–20 мА подключите «+» сигнала к входу привода, а «-» — к заземлению; для 0–10 В соблюдайте «+» и «-» согласно схеме подключения. Неправильная полярность приведет к неработе привода или повреждению модуля.
- Не превышайте максимальный выходной ток (500 мА): для мощных исполнителей (требуют >500 мА) используйте дополнительные усилительные модули — перегрузка вызовет автоматическое ограничение тока и искажение сигнала.
- Регулярно проверяйте светодиоды индикации: зеленый — канал работает, красный — ошибка (перегрузка, обрыв цепи). Устраняйте ошибки в течение 1 часа (для критических приводов), чтобы не нарушить регулировку турбины.
- Калибруйте модуль через ПО GE CIMPLICITY раз в год: в условиях перепадов температуры (>40 °C) сократите интервал до 6 месяцев, так как температурные изменения ускоряют дрейф параметров.
- Используйте экранированные кабели с сечением ≥0,5 мм² для подключения исполнителей: экранирование защищает сигналы от ЭМП, особенно на дистанциях >15 м от модуля.
