Описание
Описание продукта

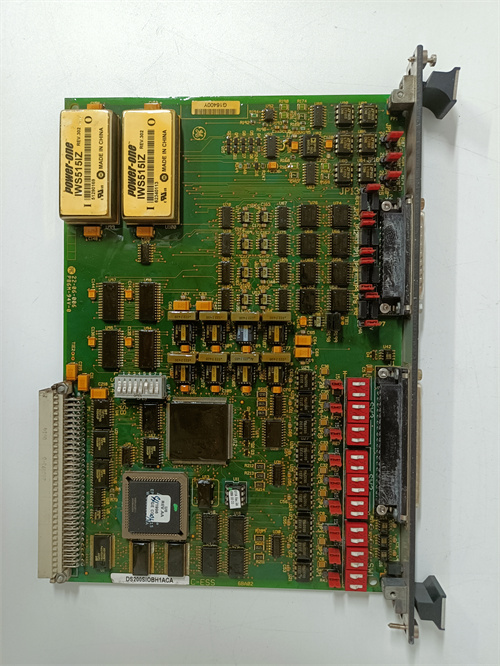

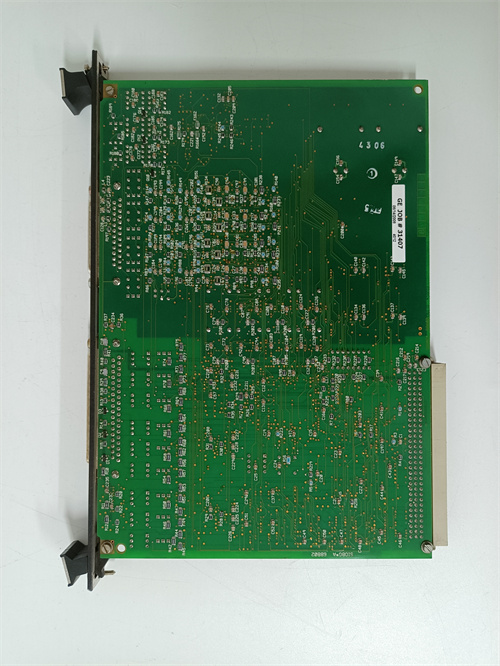

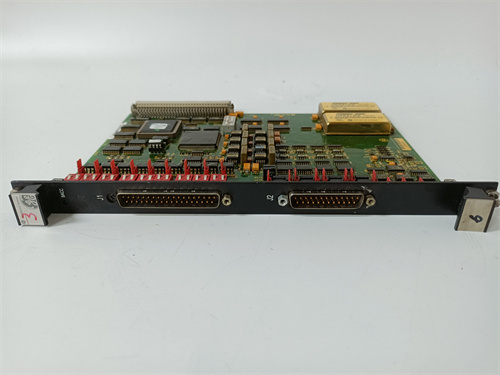

GE DS200SVAAG1ACB — это высокопроизводительный модуль аналоговых выходов для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для передачи точных, плавно регулируемых управляющих сигналов на критическое исполнительное оборудование: приводы клапанов регулирования пара, контроллеры скорости гидропривода, системы дозировки топлива и приводы вентилей охлаждения. Он выступает ключевым элементом для стабильного управления параметрами турбины (давление, скорость, нагрузка), преобразуя цифровые команды контроллера Speedtronic Mark V (например, GE DS200CPUH1A) в аналоговые сигналы (4–20 мА, 0–10 В DC) с исключительной линейностью и низким дрейфом, что критично для предотвращения колебаний и обеспечения безопасной эксплуатации.
Как улучшенная версия базового модуля аналоговых выходов, GE DS200SVAAG1ACB отличается от универсальных аналоговых модулей расширенной защитой, увеличенной нагрузочной способностью и поддержкой дополнительных режимов сигнала. Он поддерживает не только стандартные диапазоны 4–20 мА и 0–10 В DC, но и специализированные режимы ±5 В DC (для чувствительных контроллеров) — это позволяет адаптировать модуль к широкому спектру исполнителей, используемых в энергетике. Отличая się от стандартных моделей, GE DS200SVAAG1ACB имеет встроенную функцию «защита сигнала при сбое» (hold-last-value), которая сохраняет последний корректный выходной сигнал при потере связи с контроллером — предотвращая неожиданные сбои исполнительного оборудования (например, внезапное закрытие клапана пара) и обеспечивая плавный переход к резервному режиму.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200SVAAG1ACB легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от -10 °C до +70 °C — параметры, соответствующие экстремальным условиям турбинных залах ТЭЦ, северных ГЭС и атомных электростанций. GE DS200SVAAG1ACB также имеет повышенную устойчивость к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4 (класс 3), что исключает искажения сигналов даже вблизи мощных генераторов и трансформаторов.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули аналоговых входов GE DS200DCVAG1A, модули коммуникации GE DS200SSBAG1A), GE DS200SVAAG1ACB обеспечивает синхронную работу с всей системой: например, в ТЭЦ он преобразует цифровую команду «увеличить подачу пара на 8%» в аналоговый сигнал 16,8 мА (из диапазона 4–20 мА) и передает его на привод клапана пара — клапан плавно открывается, увеличивая давление с точностью ±0,05 МПа. При внезапной потере связи с контроллером GE DS200SVAAG1ACB активирует режим «hold-last-value», сохраняя сигнал 16,8 мА и предотвращая нестабильность турбины. В системах, где нестабильность аналогового сигнала может привести к аварии, GE DS200SVAAG1ACB подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 230 000 часов, что выше показателей как базовых модулей GE, так и конкурентных решений.
Параметры продукта
- Тип устройства: Модуль аналоговых выходов (улучшенная версия) для системы GE Speedtronic Mark V
- Основная функция: Преобразование цифровых команд контроллера в аналоговые сигналы; передача управляющих сигналов на исполнительное оборудование; защита при сбое (hold-last-value); защита от перегрузки и обратного напряжения
- Характеристики выходов:
- Количество каналов: 8 независимых изолированных каналов
- Поддерживаемые сигналы (настраиваемые по каждому каналу):
- Стандартные: 4–20 мА DC, 0–10 В DC
- Специализированные: ±5 В DC
- Линейность: ≤0,03% от полного диапазона (лучше, чем у базовых модулей)
- Дрейф параметров: ≤0,005% от полного диапазона за год (при 25 °C)
- Максимальный выходной ток: 800 мА (продолжительный) — выше, чем у базовых моделей (500 мА)
- Изоляция: Канальная электроизоляция 1500 В АС (между каналами и землей) — повышенная по сравнению с базовыми 1000 В АС
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером Speedtronic Mark V
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤3,1 ВА
- Защитные функции:
- Защита от перегрузки (токовое ограничение до 1 А кратковременно)
- Защита от обратного напряжения (встроенные диоды Schottky)
- Защита при сбое (режим hold-last-value, переключение на резервный сигнал)
- Защита от ЭМП: Соответствует EN 61000-6-4 (класс 3)
- Диагностика: Светодиодная индикация состояния каналов (работа/ошибка/режим hold), передача детализированных алертов в контроллер (перегрузка, обрыв цепи, потеря связи)
- Рабочие условия:
- Температурный диапазон: -10 °C до +70 °C (расширенный по сравнению с базовыми 0–65 °C)
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, приводами клапанов Fisher DVC6200, контроллерами скорости Siemens Sinamics, системами дозировки топлива ABB.
Преимущества и особенности
- Исключительная точность и стабильность: GE DS200SVAAG1ACB обеспечивает линейность ≤0,03% и дрейф ≤0,005% за год — критично для регулировки высокоточных параметров (например, скорость турбины 3000 об/мин с допуском ±0,1 об/мин), где даже минимальные искажения сигнала приводят к колебаниям нагрузки.
- Расширенная защита при сбое: Режим hold-last-value сохраняет последний корректный сигнал при потере связи с контроллером, предотвращая неожиданные сбои исполнителей (например, внезапное изменение положения клапана пара) — базовые модули и конкуренты часто переключают сигнал на ноль, вызывая аварийные остановки.
- Повышенная нагрузочная способность и изоляция: Максимальный ток 800 мА позволяет управлять мощными приводами (например, гидроприводами с током 600 мА) без дополнительных усилителей, а изоляция 1500 В АС защищает сигналы от перекрестных помех в высоковольтных средах — конкурентные модули обычно имеют ток ≤500 мА и изоляцию ≤1000 В АС.
- Широкий диапазон поддерживаемых сигналов: Поддержка 4–20 мА, 0–10 В DC и ±5 В DC адаптирует GE DS200SVAAG1ACB к чувствительным контроллерам (требуют ±5 В) и стандартным исполнителям, заменяя 2–3 специализированных модуля и экономя пространство в шкафу.
- Экстремальные рабочие условия: Температурный диапазон -10 °C до +70 °C позволяет эксплуатировать модуль в северных ГЭС (низкие температуры) и жарких котельных цехах (высокие температуры) — базовые модули выходят из строя при температурных экстремах.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200SVAAG1ACB управляет 6 приводами клапанов регулирования пара (Fisher DVC6200). При снижении нагрузки генератора с 120 МВт до 90 МВт контроллер отправляет цифровую команду — GE DS200SVAAG1ACB преобразует ее в аналоговый сигнал 12 мА (4–20 мА), и клапаны плавно закрываются, снижая подачу пара с точностью ±0,05 МПа. При кратковременной потере связи модуль активирует hold-last-value, сохраняя сигнал 12 мА и предотвращая колебания давления.
- Гидроэнергетика (северные ГЭС): На северной ГЭС GE DS200SVAAG1ACB передает сигналы на 4 контроллера скорости гидропривода (Siemens Sinamics). В зимние месяцы при температуре -8 °C модуль стабильно работает, преобразуя команды контроллера в сигналы 4–20 мА — гидропривод регулирует скорость турбины с точностью ±0,2 об/мин, поддерживая частоту 50 Гц. Без расширенного температурного диапазона базовые модули были бы выведены из строя.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200SVAAG1ACB управляет 3 системы дозировки химикатов в secondary цикл (требуют сигнала ±5 В DC). При обнаружении снижения концентрации ингибитора контроллер отправляет команду — модуль преобразует ее в сигнал +3 В DC, и система увеличивает подачу химиката, восстанавливая концентрацию с точностью ±0,1 ppm. Изоляция 1500 В АС защищает сигналы от помех от атомного реактора.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200SVAAG1ACB управляет 5 приводами вентилей охлаждения (требуют тока 700 мА). При росте температуры выхлопных газов до 650 °C контроллер увеличивает команду — модуль передаёт сигнал 18,4 мА (4–20 мА), и вентили плавно открываются, снижая температуру на 40 °C. Повышенный ток 800 мА обеспечивает стабильную работу приводов без перегрузок.
Сравнение с конкурентами
| Параметр | GE DS200SVAAG1ACB | Конкурентный модуль (Siemens 6ES7 332-5HF00-0AB0) | Конкурентный модуль (Rockwell 1756-OF8) | Базовый модуль GE (DS200SVAAG1A) |
|---|---|---|---|---|
| Линейность | ≤0,03% | ≤0,1% | ≤0,1% | ≤0,05% |
| Дрейф за год | ≤0,005% | ≤0,02% | ≤0,02% | ≤0,01% |
| Максимальный выходной ток | 800 мА | 500 мА | 500 мА | 500 мА |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, ±5 В | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В |
| Режим hold-last-value | Да | Нет | Нет | Нет |
| Температурный диапазон | -10 °C до +70 °C | 0 °C до +60 °C | 0 °C до +65 °C | 0 °C до +65 °C |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера GSB-Profinet | Требует адаптера GSB-Ethernet/IP | Полная |
| Гарантийный срок | 5 лет | 3 года | 3 года | 5 лет |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V с критическими требованиями к стабильности сигнала (АТЭС, крупные ТЭЦ): Приоритетно выбирайте GE DS200SVAAG1ACB — его режим hold-last-value и высокая точность предотвращают аварийные остановки, где базовые модули и конкуренты вызывают сбои.
- Для проектов с мощными исполнителями (требуют >500 мА) или чувствительными контроллерами (±5 В): Модуль подходит лучше, чем все альтернативы — повышенный ток и расширенный диапазон сигналов заменяют 2–3 модуля, экономя затраты.
- Для экстремальных условий (северные ГЭС, жаркие котели): Выбирайте за температурный диапазон -10 °C до +70 °C — базовые модули и конкуренты выходят из строя при этих условиях, нарушая работу системы.
Меры предосторожности
- При монтаже GE DS200SVAAG1ACB используйте экранированные кабели с двойным экраном (тип STP, сечение ≥0,75 мм²) для подключения исполнителей: двойное экранирование максимально снижает влияние ЭМП, особенно на дистанциях >20 м от модуля.
- Настройте режим hold-last-value через ПО GE CIMPLICITY для критических каналов (например, клапаны пара): укажите «сохранять сигнал в течение 5 минут» — это даст время операторам устранить проблему с связью, не запуская аварийную остановку.
- Не превышайте постоянный ток >800 мА: кратковременные пики до 1 А допустимы только для запуска приводов (≤1 с), постоянная перегрузка повреждает выходные транзисторы и снижает срок службы модуля.
