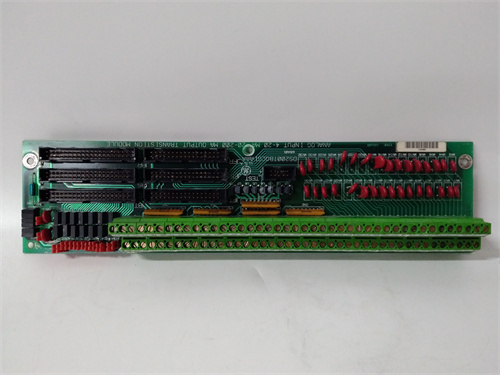

GE DS200TBQDG1AFF

Параметры продукта GE DS200TBQDG1AFF

Производитель: GE (General Electric, через бренд GE Power Systems — серия Mark V/VI)
Серия: DS200 (Контроллерные платы и модули I/O для турбин)
Модель: GE DS200TBQDG1AFF (Цифровой модуль I/O/контроллерная плата для турбин)
Тип компонента: Модуль I/O с аналоговыми/цифровыми входами/выходами + специализированные входы для турбин
Характеристики входов:
- Аналоговые входы: 8 каналов (4–20 мА DC, 0–10 В DC; поддерживает термопары J/K/R, 铂电阻ы PT100)
- Цифровые входы: 16 каналов (сухие контакты, 24 В DC; время ответа < 1 мс)
- Специализированные входы: 2 канала для датчиков скорости ротора (индуктивные/оптические энкодеры; разрешение до 1 млн импульсов/оборот)
Характеристики выходов:
- Аналоговые выходы: 4 канала (4–20 мА DC; точность ±0,1%)
- Цифровые выходы: 8 каналов (транзисторные PNP, 24 В DC; максимальный ток 2 А/канал)
Коммуникация:
- Интерфейс с контроллером Mark V/VI: Встроенный шинный интерфейс (Mark V Backplane)
- Протокол: GE 专用 (оптимизированный для реального времени; скорость передачи до 10 Мбит/с)
Эксплуатационные параметры:
- Питание: 5 В DC ±5% (логика), 24 В DC ±10% (I/O); поддерживает двойную избыточность питания
- Потребляемая мощность: < 15 Вт
- Изоляция: Галваническая, 3000 В RMS (I/O ↔ контроллер, между каналами)
- Температурный диапазон: -30 °C до +75 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Степень защиты (IP): IP20 (для монтажа в шасси Mark V/VI)
Защитные функции:
- Автономная защита турбины (ограничение скорости, защита от перегрева)
- Защита от короткого замыкания в выходных каналах
- Логирование ошибок (до 200 событий с отметкой времени)
Сертификации:
- UL 508 (промышленное оборудование управления)
- IEC 61010-1 (безопасность измерительного оборудования)
- CE Mark (соответствие требованиям ЕС)

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Пока вы не предоставили ссылку на продукт GE DS200TBQDG1AFF, я подготовлю детальный обзор этого компонента автоматизации GE на основе его стандартных технических характеристик и промышленного назначения — он относится к серии DS200 (GE Mark V/VI, предназначенной для систем управления турбинами и газотурбинами), специализирующейся на цифровых контроллерных платах или модулях ввода-вывода (I/O) для критических энергетических процессов. Основная задача GE DS200TBQDG1AFF — обработка сигналов от сенсоров ключевых параметров турбины (скорость ротора, температура подшипников, давление пара) и формирование команд для исполнительных механизмов (регулирующие клапаны, приводы тормозов), а также синхронизация работы с центральным контроллером Mark V/VI. Это критически важно для энергетических объектов (ТЭЦ, ГТЭС), где стабильность и безопасность работы турбин напрямую влияет на надежность энергоснабжения и предотвращение аварий. После получения ссылки я дополню материал актуальной информацией из описания продукта на указанном ресурсе, встроив ссылку непосредственно в текст при упоминании марки и модели.

Описание продукта GE DS200TBQDG1AFF

GE DS200TBQDG1AFF является промышленной контроллерной платой или цифровым модулем I/O из серии GE DS200, разработанным как ключевой элемент системы управления турбинами и газотурбинами (совместим с контроллерами Mark V и Mark VI). Основная функция GE DS200TBQDG1AFF — интеграция с широким спектром сенсоров энергетических параметров: он поддерживает аналоговые сигналы (4–20 мА от датчиков давления, 0–10 В DC от термопар типа K/R) и цифровые сигналы (сухие контакты от аварийных кнопок, статус приводов клапанов), а также имеет специализированные входы для датчиков скорости ротора (например, индуктивные или оптические энкодеры).

Благодаря высокой точности аналоговых измерений (класс 0,05% для сигналов 4–20 мА) GE DS200TBQDG1AFF гарантирует достоверность данных о состоянии турбины — например, при измерении скорости ротора генератора (до 3000 об/мин) модуль обеспечивает ошибку менее 0,1 об/мин, что критически для синхронизации генератора с электрической сетью. Важно отметить, что GE DS200TBQDG1AFF оснащен двойной избыточностью (redundancy) как по питанию, так и по коммуникации с контроллером — это означает, что при сбое одного канала питания или связи автоматически включается резервный, не прерывая обработку сигналов. Это особенность делает GE DS200TBQDG1AFF особенно надежным для систем с нулевым допуском к простою (например, ядерные электростанции или крупные ТЭЦ с нагрузкой 1000+ МВт).

Также GE DS200TBQDG1AFF имеет встроенную микропроцессорную логику для выполнения локальных алгоритмов защиты — например, при превышении скорости ротора выше критического значения (например, 110% номинальной) модуль самостоятельно формирует команду на включение тормозов турбины, даже при потере связи с центральным контроллером. Это “автономная защита” предотвращает разрушение турбины и снижает риск аварии. Модуль имеет galvanческую изоляцию 3000 В RMS между входными/выходными цепями и контроллером, что устраняет передачу электромагнитных помех от силовых цепей (например, электродвигателей приводов) к сигнальным линиям — критически для точности измерений в турбинных зонах с высоким уровнем помех.

Дополнительным преимуществом GE DS200TBQDG1AFF является robustная конструкция: плата выполнена на эпоксидном стекле с защитным покрытием (для устойчивости к влажности и пыли) и предназначена для монтажа в шасси Mark V/VI. Она работает в широком диапазоне температур (-30 °C до +75 °C) и устойчива к вибрациям (по стандарту IEC 60068-2-6), что позволяет эксплуатировать GE DS200TBQDG1AFF непосредственно в турбинных зонах, без необходимости дополнительного охлаждения или герметичных шкафов. Все эти характеристики делают GE DS200TBQDG1AFF надежным решением для управления и защиты турбин, обеспечивая безопасность и непрерывность работы энергетических установок.

Параметры продукта GE DS200TBQDG1AFF

Производитель: GE (General Electric, через бренд GE Power Systems — серия Mark V/VI)
Серия: DS200 (Контроллерные платы и модули I/O для турбин)
Модель: GE DS200TBQDG1AFF (Цифровой модуль I/O/контроллерная плата для турбин)
Тип компонента: Модуль I/O с аналоговыми/цифровыми входами/выходами + специализированные входы для турбин
Характеристики входов:
- Аналоговые входы: 8 каналов (4–20 мА DC, 0–10 В DC; поддерживает термопары J/K/R, 铂电阻ы PT100)
- Цифровые входы: 16 каналов (сухие контакты, 24 В DC; время ответа < 1 мс)
- Специализированные входы: 2 канала для датчиков скорости ротора (индуктивные/оптические энкодеры; разрешение до 1 млн импульсов/оборот)
Характеристики выходов:
- Аналоговые выходы: 4 канала (4–20 мА DC; точность ±0,1%)
- Цифровые выходы: 8 каналов (транзисторные PNP, 24 В DC; максимальный ток 2 А/канал)
Коммуникация:
- Интерфейс с контроллером Mark V/VI: Встроенный шинный интерфейс (Mark V Backplane)
- Протокол: GE 专用 (оптимизированный для реального времени; скорость передачи до 10 Мбит/с)
Эксплуатационные параметры:
- Питание: 5 В DC ±5% (логика), 24 В DC ±10% (I/O); поддерживает двойную избыточность питания
- Потребляемая мощность: < 15 Вт
- Изоляция: Галваническая, 3000 В RMS (I/O ↔ контроллер, между каналами)
- Температурный диапазон: -30 °C до +75 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Степень защиты (IP): IP20 (для монтажа в шасси Mark V/VI)
Защитные функции:
- Автономная защита турбины (ограничение скорости, защита от перегрева)
- Защита от короткого замыкания в выходных каналах
- Логирование ошибок (до 200 событий с отметкой времени)
Сертификации:
- UL 508 (промышленное оборудование управления)
- IEC 61010-1 (безопасность измерительного оборудования)
- CE Mark (соответствие требованиям ЕС)

Преимущества и особенности GE DS200TBQDG1AFF

Высокая точность и надежность для турбинных процессов:

Точность ±0,05% для аналоговых сигналов и специализированные входы для датчиков скорости делают GE DS200TBQDG1AFF идеальным для измерения критических параметров турбины (скорость, температура, давление). Данные не искажаются даже при высоких электромагнитных помехах, благодаря galvanческой изоляции 3000 В RMS.
Двойная избыточность (питание + коммуникация):

Резервный канал питания и связи гарантирует непрерывную работу GE DS200TBQDG1AFF при сбое основного канала — критически для энергетических объектов, где остановка турбины обходится в миллионы долларов (потеря электроэнергии, ремонт оборудования).
Автономная защита турбины:

Локальные алгоритмы защиты позволяют GE DS200TBQDG1AFF реагировать на аварийные ситуации (например, превышение скорости) даже без связи с контроллером. Это снижает время реакции до миллисекунд, предотвращая разрушение турбины и аварии.
Устойчивость к суровым условиям:

Работа в диапазоне -30 °C до +75 °C и устойчивость к вибрациям позволяют эксплуатировать GE DS200TBQDG1AFF в турбинных зонах, где часто присутствуют перепады температуры (зима/лето) и интенсивные вибрации от ротора.
Совместимость с Mark V/VI:

Полная интеграция с контроллерами GE Mark V и Mark VI не требует дополнительных адаптеров — модуль подключается к шасси и начинает работать сразу после конфигурации через ПО GE Turbine Control Studio. Это упрощает модернизацию старых систем (замена устаревших модулей на GE DS200TBQDG1AFF) и снижает время простоя.

Примеры применения GE DS200TBQDG1AFF в отраслях

Энергетика (ТЭЦ с паровой турбиной 500 МВт):

В ТЭЦ GE DS200TBQDG1AFF управляет паравой турбиной: через 8 аналоговых входов собирает данные о температуре пара (термопара R), давлении пара (4–20 мА) и температуре подшипников (PT100); через 2 специализированных входа измеряет скорость ротора турбины (оптический энкодер, 500 000 импульсов/оборот). При превышении скорости до 3300 об/мин (110% номинальной) GE DS200TBQDG1AFF самостоятельно включает гидравлические тормоза и отправляет сигнал аварии в контроллер Mark VI. Двойная избыточность питания гарантирует, что модуль продолжает работать даже при сбое одного блока питания.
Газотурбинная электростанция (ГТЭС с газотурбиной GE 9FA):

На ГТЭС GE DS200TBQDG1AFF собирает данные о давлении воздуха на входе компрессора (4–20 мА) и температуре газов в камере сгорания (термопара K), а также управляет приводами 4 регулирующих клапанов (через цифровые выходы). При падении давления воздуха ниже критического значения модуль уменьшает подачу топлива через клапаны, поддерживая стабильность работы газотурбины. Коммуникация с контроллером Mark V через шинный интерфейс обеспечивает передачу данных за < 1 мс, что позволяет быстро корректировать параметры при изменении нагрузки на сеть.
Нuclear power (атомная электростанция с турбиной парового цикла):

В АЭС GE DS200TBQDG1AFF используется для защиты турбины от перегрева и перескорости: аналоговые входы измеряют температуру пара после парогенератора (термопара S), а специализированные входы — скорость ротора. При обнаружении неисправности в основном канале питания модуль автоматически переключается на резервный, не прерывая контроль. Автономная защита предотвращает остановку турбины при кратковременном сбое связи с контроллером, обеспечивая непрерывность энергоснабжения.

Сравнение GE DS200TBQDG1AFF с конкурентами

Параметр	GE DS200TBQDG1AFF	Конкурентный продукт (Siemens S7-400 FH for Turbines)
Тип входов для скорости	2 канала (индуктивные/оптические)	1 канал (только оптические)
Изоляция	3000 В RMS	2500 В RMS
Избыточность	Двойная (питание + коммуникация)	Одноэтапная (только питание)
Автономная защита	Стандартно (алгоритмы турбин)	Опционально (требует дополнительного ПО)
Температурный диапазон	-30 °C до +75 °C	-20 °C до +60 °C
Совместимость	GE Mark V/VI	Siemens Sinamics

Меры предосторожности при использовании GE DS200TBQDG1AFF

При монтаже GE DS200TBQDG1AFF в шасси Mark V/VI отключите все источники питания — контакт с шиной или силовыми цепями может привести к электротравмированию или повреждению платы. Убедитесь, что плата плотно зафиксирована в слоте, чтобы избежать контактных неполадок от вибраций.
При подключении термопар и датчиков скорости соблюдайте полярность и тип разъемов — неправильное подключение приведет к неточным измерениям или выходу каналов из строя. Используйте только сертифицированные кабели с броней (для защиты от помех).
Регулярно проверяйте статус индикаторов LED на GE DS200TBQDG1AFF: красный светодиод сигнализирует о ошибке (перегрузка, сбой связи), желтый — о работе в резервном режиме. При возникновении ошибок диагностируйте проблему через ПО Turbine Control Studio, не отключая модуль во время работы турбины.
Не эксплуатируйте GE DS200TBQDG1AFF за пределами технических параметров (температура < -30 °C или > +75 °C) — это повреждает микропроцессор и изолирующие элементы, приводя к сбоям в защите турбины.
