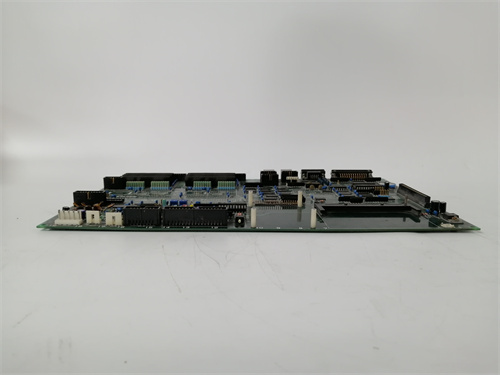

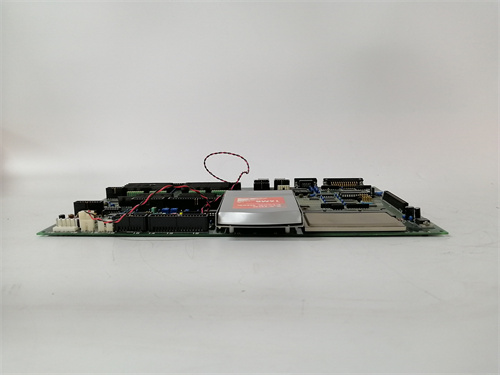

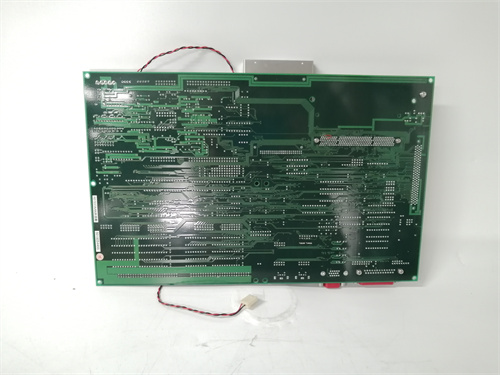

Общие сведения о продукте GE DS200TCEAG1BTF

1. Технические параметры GE DS200TCEAG1BTF

• Тип устройства: Модуль с комбинированными каналами (температурные и аналоговые входы);
• Количество каналов:
  • 4 температурных входов:
    • Термопары (K, J, T, E, R, S);
    • Резистивные термометры (Pt100, Pt1000);
  • 8 аналоговых входов:
    • 4–20 мА (токовые);
    • 0–5 В DC, 0–10 В DC (напряжительные);
• Параметры измерений:
  • Диапазон температур: -200 °C до +1700 °C (для термопар);
  • Погрешность температуры: ±0,12% от + 0,2 °C;
  • Погрешность аналоговых сигналов: ±0,07% от
  • Разрешение: 0,1 °C (температура), 16 бит (аналоговые);
  • Время обновления данных: 25 мс на все каналы;
• Электрические параметры:
  • Питание: 24 В DC ± 10%;
  • Потребляемый ток: ≤300 мА;
  • Изоляция: Гальваническая (2500 В AC между каналами и системой);
• Операционные условия:
  • Температурный диапазон: -5 °C до +70 °C;
  • Влажность: 5% – 95% (без конденсации);
  • Класс защиты корпуса: IP20 (для монтажа в шкафу);
  • Габариты: 150 мм × 190 мм × 80 мм;
• Сертификации: CE, UL, IEC 61131-2, ISO 9001.

2. Преимущества и особенности GE DS200TCEAG1BTF

• Преобладание аналоговых каналов: 8 аналоговых входов при 4 температурных делает GE DS200TCEAG1BTF идеальным для систем, где требуется контроль большого количества параметров (давление, уровень, расход) вместе с температурой — например, в нефтегазовых установках или химических реакторах;
• Гибкость в настройке: Возможность индивидуальной конфигурации каждого аналогового канала (токовый или напряжный) позволяет модулю работать с разнообразными датчиками без дополнительных адаптеров, сокращая время настройки;
• Стабильность в агрессивных условиях: Высокий уровень электромагнитной совместимости (EMC) гарантирует стабильность работы GE DS200TCEAG1BTF вблизи двигателей, трансформаторов и других источников помех, предотвращая искажения сигналов;
• Совместимость с GE Speedtronic: Оптимизирован для работы с контроллерами GE Mark VIe через протокол Genius Bus, обеспечивая синхронную передачу данных и возможность удаленной диагностики через ПО GE CIMPLICITY;
• Самодиагностика: Встроенные системы контроля состояния каналов (открытый контакт, короткое замыкание) передают данные об авариях в контроллер, что позволяет операторам своевременно выявить неисправности датчиков или кабелей.

3. Примеры применения GE DS200TCEAG1BTF в различных отраслях

• Нефтегазовая промышленность (компрессорные станции): Контроль давления газа (4–20 мА), уровня жидкости (0–10 В) и температуры компрессоров (Pt100) — GE DS200TCEAG1BTF собирает данные для регулировки скорости вращения и предотвращения перегрузок;
• Химическая промышленность (реакторные системы): Измерение концентрации реагентов (0–5 В), расхода подачи (4–20 мА) и температуры реакции (термопара K) — модуль обеспечивает стабильность процессов, соблюдая рецептурные параметры;
• Энергетика (водoelectric power stations): Контроль уровня воды в резервуарах (0–10 В), давления в турбинных системах (4–20 мА) и температуры охлаждения (Pt100) — данные модуля используются для оптимизации работы гидротурбин;
• Металлургия (прокатные станы): Измерение силы нажатия на валки (4–20 мА), уровня масла в системах смазки (0–10 В) и температуры проката (термопара S) — GE DS200TCEAG1BTF гарантирует качество металла и безопасность оборудования.

4. Сравнение GE DS200TCEAG1BTF с конкурентами

5. Советы по выбору и мерам предосторожности при использовании GE DS200TCEAG1BTF

Советы по выбору

• Преобладание аналоговых параметров: Если система требует контроля 6 и более аналоговых сигналов (давление, уровень) вместе с температурой, GE DS200TCEAG1BTF — оптимальный выбор благодаря 8 аналоговым каналам;
• Разнообразие датчиков: При использовании как токовых (4–20 мА), так и напряжных (0–10 В) датчиков преимуществом является индивидуальная конфигурация каналов;
• Интеграция с GE: В установках на базе контроллеров GE Mark VIe модуль обеспечивает максимальную совместимость и минимальную задержку данных.

Меры предосторожности

• Кабелирование: Используйте экранированные кабели для аналоговых сигналов, особенно в длинных линиях (более 50 м) — это снижает электромагнитные помехи;
• Калибровка: Проводите калибровку раз в 12 месяцев с использованием эталонных приборов — это гарантирует сохранение погрешности на уровне ±0,07%;
• Монтаж: Устанавливайте GE DS200TCEAG1BTF источников сильных магнитных полей (например, электродвигателей) — магнитные помехи могут искажать аналоговые сигналы;
• Проверка нагрузки: Для токовых каналов не превышайте максимальный ток нагрузки (500 мА) — это может повредить защитные элементы модуля.
