GE DS200TCPDG1B

Описание

Введение в продукт

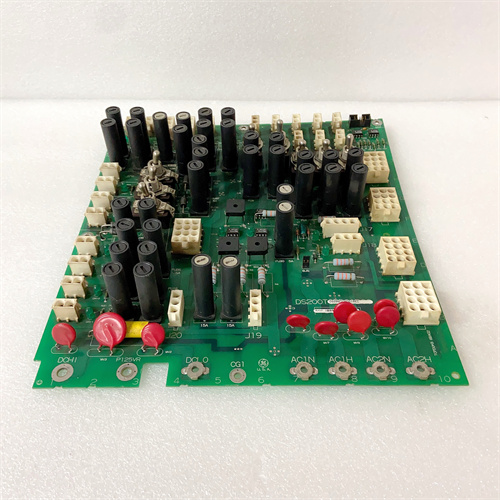

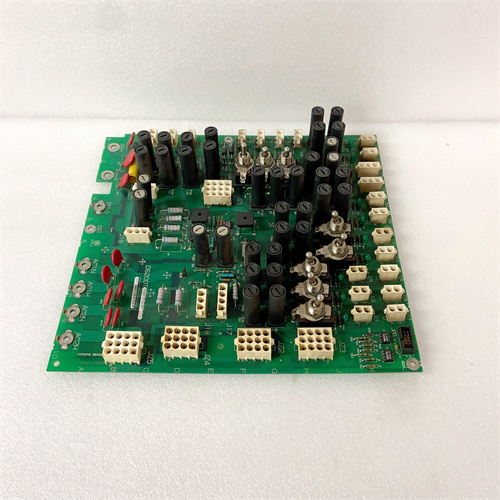

GE DS200TCPDG1B — это плата контроллера терминала связи и питания (Terminal Communication and Power Controller), разработанная компанией General Electric для использования в системах управления марки Mark VI, которые применяются для контроля и управления газовыми и паровыми турбинами. Этот многофункциональный модуль GE DS200TCPDG1B (замените на предоставленную вами ссылку) обеспечивает интеграцию функций питания и связи в системе управления.

Описание продукта

Плата GE DS200TCPDG1B представляет собой усовершенствованный комбинированный контроллер, который устанавливается в стойку управления Mark VI. Основная функция этой платы — объединение задач распределения электропитания и организации коммуникационных каналов между различными модулями системы управления турбиной. Конструкция платы DS200TCPDG1B включает стабилизаторы напряжения, схемы защиты от перегрузок, интерфейсы последовательной связи и современные сетевые порты. Использование платы GE DS200TCPDG1B позволяет значительно упростить архитектуру системы управления за счет интеграции двух критически важных функций в одном модуле. Модификация G1B указывает на улучшенную версию этого комбинированного контроллера с повышенной эффективностью и расширенными возможностями мониторинга параметров питания и связи.

Технические параметры

• Тип устройства: Плата контроллера терминала связи и питания (Terminal Communication and Power Controller)
• Модель платы: DS200TCPDG1B
• Входное напряжение: 24 VDC / 125 VDC (автопереключение)
• Выходные мощности: +5 VDC (±2%), ±15 VDC (±1%)
• Максимальная выходная мощность: 250 Вт
• Коммуникационные интерфейсы: Dual RS-485, Ethernet 10/100 Mbps
• Протоколы связи: MODBUS TCP, PROFINET
• КПД преобразования: >90%
• Защита: OVP, OCP, UVLO, Thermal shutdown
• Совместимость: Системы управления GE Mark VI

Преимущества и особенности

• Компактная интеграция: Плата GE DS200TCPDG1B объединяет функции источника питания и коммуникационного контроллера, что позволяет экономить пространство в стойке управления и уменьшить количество межмодульных соединений.
• Высокая эффективность: Современные схемы преобразования питания с КПД более 90% снижают тепловыделение и энергопотребление системы.
• Расширенные возможности мониторинга: Встроенные системы мониторинга параметров питания и качества связи позволяют оперативно диагностировать проблемы в системе.
• Улучшенная защита: Многоуровневая защита от перенапряжений, перегрузок по току и перегрева обеспечивает надежную работу подключенного оборудования.
• Гибкость конфигурации: Поддержка современных промышленных протоколов связи обеспечивает легкую интеграцию с системами верхнего уровня.

Примеры применения в различных областях

Комбинированный контроллер GE DS200TCPDG1B применяется в энергетике и промышленности:

• Электростанции: Организация питания и связи для кластеров модулей ввода/вывода в системах управления газотурбинными установками.
• Нефтегазовая отрасль: Обеспечение энергоснабжения и коммуникаций для систем контроля и управления на компрессорных станциях.
• Промышленные предприятия: Использование в качестве центрального узла питания и связи для распределенных систем управления технологическими процессами.
• Объекты энергетической инфраструктуры: Применение в системах управления когенерационными установками и микрогридами.

Сравнение с аналогами

Прямыми аналогами платы GE DS200TCPDG1B являются другие комбинированные контроллеры из семейства DS200, а также раздельные решения от производителей типа Siemens, ABB, Rockwell Automation. Ключевым преимуществом оригинальной платы DS200TCPDG1B является ее глубокая интеграция с экосистемой GE Mark VI и оптимизация для работы с турбинным оборудованием. По сравнению с раздельными решениями, плата GE DS200TCPDG1B предлагает более простой монтаж, уменьшенное количество точек отказа и улучшенные характеристики электромагнитной совместимости.

Рекомендации по выбору и меры предосторожности

• Тепловой расчет: Проведите расчет тепловыделения и обеспечьте adequate охлаждение для платы GE DS200TCPDG1B, особенно при работе на полной мощности.
• Анализ нагрузок: Тщательно рассчитайте суммарную потребляемую мощность всех подключаемых модулей с учетом пусковых токов и динамических нагрузок.
• Проверка качества сети: Обеспечьте качество входного напряжения и при необходимости используйте дополнительные фильтры помех.
• Профессиональный монтаж: Установку должен проводить квалифицированный персонал с соблюдением правил электробезопасности и EMC.
• Регулярный мониторинг: Включите в график ТО регулярную проверку параметров выходных напряжений и качества связи платы DS200TCPDG1B.
• Резервирование критических цепей: Для ответственных применений рассмотрите возможность резервирования цепей питания и связи.
• Документирование конфигурации: Сохраняйте подробную документацию по подключениям и настройкам платы GE DS200TCPDG1B.
