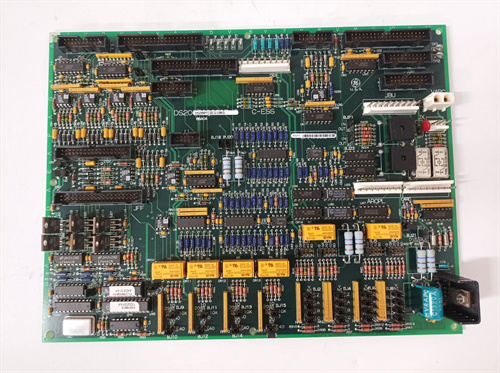

GE DS200TCQAG1BHF

Описание

Общая характеристика продукта GE DS200TCQAG1BHF

Технические параметры GE DS200TCQAG1BHF

• Параметры входов и измерения:
  • Тип модуля: Модуль входов для термопар (Thermocouple Input Module);
  • Количество каналов измерения: 16 независимых каналов (поддержка одновременного измерения на всех каналах);
  • Поддерживаемые типы термопар: J, K, T, E (популярные типы для промышленной температуры);
  • Диапазон измерения температуры:
    • Тип J: -210 °C до +1200 °C;
    • Тип K: -270 °C до +1372 °C;
    • Тип T: -270 °C до +400 °C;
    • Тип E: -270 °C до +1000 °C;
  • Точность измерения: ±0,1% от диапазона измерения (FS) при 25 ± 5 °C, ±0,2% FS в диапазоне 0–60 °C (гарантирует надежность данных для критических компонентов).
• Электрические и защитные параметры:
  • Питание: 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы Speedtronic;
  • Потребляемый ток: ≤0,8 А (при максимальной нагрузке на все каналы);
  • Изоляция: 2500 В AC (между каналами, между каналами и землей) — по стандарту IEC 60664-1, защита от перекрестных помех;
  • Компенсация холодного спая: Встроенная автоматическая компенсация (точность ±0,5 °C) — устраняет ошибки, вызванные температурой соединений термопар;
  • Защита от ЭМП: Встроенные фильтры низких частот (RC-фильтры) и экранированный корпус — соответствие EN 61000-6-2 и EN 61000-6-4.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для технических помещений электростанций);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark VI / Mark VIe);
  • Материал корпуса: Фанера с эпоксидной смолой (UL94 V-0) — жаропрочность и устойчивость к химическим веществам;
  • Размеры: 170 мм × 110 мм × 40 мм (стандартный размер для модулей Speedtronic);
  • Устойчивость к вибрациям: 5–500 Гц (0,5 Г, по IEC 60068-2-6) — не подвержен влиянию вибраций от турбин.
• Совместимость и функциональность:
  • Совместимые системы GE: Speedtronic Mark VI (firmware 5.0+), Speedtronic Mark VIe, ПО GE ToolboxST;
  • Интерфейс с контроллером: GE Profinet IRT (100 Мбит/с, задержка <1 мс) — реальное время передачи данных;
  • Диагностика: Мониторинг состояния каждого канала (отрыв термопары, короткое замыкание), отправка ошибок в контроллер через Profinet;
  • Протоколы: Modbus TCP/IP — для интеграции с внешними системами SCADA/DCS.

Преимущества и особенности GE DS200TCQAG1BHF

1. Высокая точность и широкий диапазон измерения: Точность ±0,1% FS и поддержка температур до +1372 °C (для термопар типа K) позволяют GE DS200TCQAG1BHF измерять температуру даже критических компонентов турбины (например, ротора при работе на максимальной нагрузке), где ошибки >0,5% могут привести к неправильной диагностике.
2. Автоматическая компенсация холодного спая: Встроенная компенсация устраняет влияние температуры соединений термопар с модулем — отличие от аналогов, где требуется внешняя компенсационная плата, что увеличивает сложность и стоимость системы. Это делает GE DS200TCQAG1BHF более удобным в монтаже и эксплуатации.
3. Глубокая интеграция с системами GE: GE DS200TCQAG1BHF полностью поддерживается ПО GE ToolboxST и автоматически определяется контроллерами Mark VI / Mark VIe — не требуется ручная калибровка каналов или установка дополнительных драйверов. Данные о температуре моментально отображаются в HMI GE CIMPLICITY, что упрощает мониторинг для операторов.
4. Защита от помех и надежность: Экранированный корпус и RC-фильтры делают GE DS200TCQAG1BHF устойчивым к электромагнитным помехам от силовых линий турбин — актуально для электростанций с плотным размещением оборудования. Изоляция 2500 В AC предотвращает перекрестные помехи между каналами, гарантируя стабильность измерений.
5. Многочисленные каналы и параллельное измерение: 16 независимых каналов позволяют GE DS200TCQAG1BHF контролировать температуру нескольких компонентов одновременно (например, 8 точек на роторе + 8 точек на статоре) — заменяет 2–3 модуля с меньшим количеством каналов, экономя место в шкафу.

Примеры применения GE DS200TCQAG1BHF в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с паровой турбиной мощностью 250 МВт GE DS200TCQAG1BHF подключен к 16 термопарам типа K: 8 термопар измеряют температуру ротора (диапазон 0–500 °C), 8 — температуру статора (0–400 °C). Данные передаются в контроллер Mark VIe через Profinet IRT, и при превышении температуры ротора >550 °C модуль отправляет сигнал аварии, и контроллер снижает нагрузку на турбину.
• Гидроэлектростанция (ГЭС): В ГЭС GE DS200TCQAG1BHF контролирует температуру системы охлаждения гидротурбины — 12 термопар типа T (измеряют температуру воды, -10–80 °C) и 4 термопар типа E (температура приводов вентилей, 0–150 °C). Автоматическая компенсация холодного спая гарантирует точность измерений даже при перепадах температуры в техническом помещении.
• Крупный металлургический завод (с собственной ТЭС): В заводе GE DS200TCQAG1BHF измеряет температуру нагревательных печей и вспомогательных турбин — 10 термопар типа K (температура печи, 0–1000 °C) и 6 термопар типа J (температура турбины, 0–450 °C). Данные интегрируются в систем SCADA через Modbus TCP/IP, позволяя операторам отслеживать температуру в режиме реального времени.
• Атомная электростанция (АЗЭС): В АЗЭС GE DS200TCQAG1BHF используется в системе защиты реактора — 16 термопар типа K измеряют температуру теплоносителя (0–300 °C). Высокая точность ±0,1% FS гарантирует, что контроллер Mark VIe получает достоверные данные, а защита от ЭМП предотвращает искажения сигналов от ядерного реактора.

Сравнение GE DS200TCQAG1BHF с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE DS200TCQAG1BHF

Рекомендации по выбору

1. Совместимость с оборудованием GE: Выбирайте GE DS200TCQAG1BHF если вы используете контроллеры GE Speedtronic Mark VI / Mark VIe — это гарантирует безпроблемную интеграцию, автоматическую калибровку и поддержку от производителя.
2. Требования к точности: Для систем, где измерение температуры критических компонентов (ротор, статор турбины) требует точности <±0,2% (например, АЗЭС, крупные ТЭС), GE DS200TCQAG1BHF подходит лучше, чем аналоги с большей погрешностью.
3. Количество измеряемых точек: Если нужно контролировать 10+ точек температуры одновременно (например, многосекционная турбина), GE DS200TCQAG1BHF с 16 каналами экономически выгоднее, чем модули с 8–12 каналами.

Меры предостережения

1. Профессиональная калибровка: Калибровку каналов выполняйте специалистом с сертификацией GE через ПО ToolboxST раз в год — неправильная калибровка приведет к искажению данных о температуре, что опасно для турбины.
2. Проверка соединений термопар: Регулярно проверяйте надежность соединений термопар с клеммами GE DS200TCQAG1BHF — 느슨ные контакты искажают сигнал и могут привести к ложной диагностике перегрева.
3. Защита от перегрева модуля: Не монтируйте GE DS200TCQAG1BHF близко к нагревательным элементам или в зоны с температурой >60 °C — перегрев модуля снижает точность измерения и срок службы.
4. Использование оригинальных термопар: Для гарантии совместимости и точности используйте термопары GE (типы J, K, T, E) — сторонние термопары могут не соответствовать требованиям модуля и вызвать ошибки.
