Описание

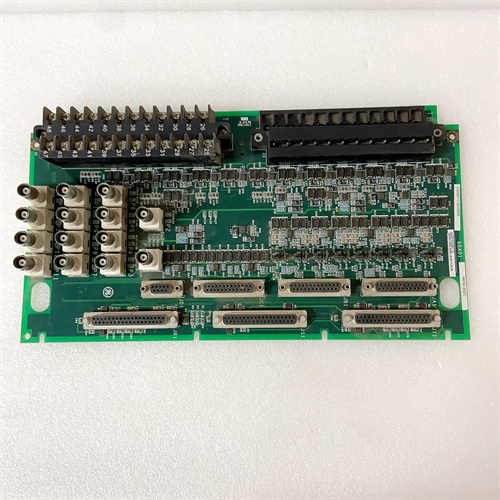

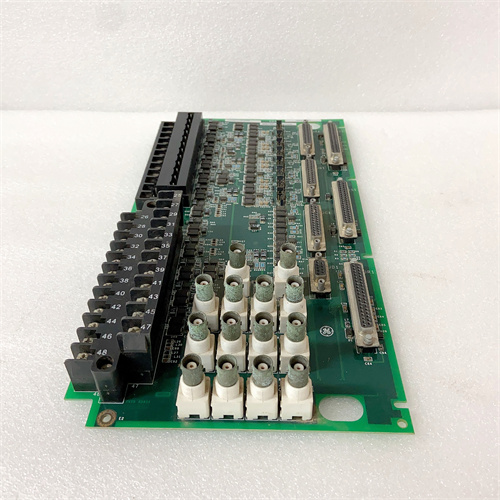

GE DS200TCRAG2A — масштабируемый комбинированный модуль I/O для сложных PLC-систем
GE DS200TCRAG2A — высокопроизводительный компонент от глобального бренда GE, предназначенный для комплексной обработки аналоговых, цифровых сигналов и управления серво-двигателями в автоматизированных системах управления (АСУТП) и PLC. Модуль GE DS200TCRAG2A сочетает в себе расширенную функциональность, гибкость масштабирования и усиленную надежность, что делает его идеальным выбором для проектов с высокими требованиями к синхронности, точности и управлению сложными промышленными процессами (автомобилестроение, машиностроение, высокоточная сборка). В данной статье подробно рассматриваем технические характеристики, преимущества, области применения, сравнение с аналогами и рекомендации по эксплуатации GE DS200TCRAG2A, чтобы помочь вам эффективно интегрировать это оборудование в ваши системы.
Описание продукта
GE DS200TCRAG2A — это многофункциональный комбинированный модуль ввода-вывода (I/O) серии Mark VIe, разработанный компанией GE с учетом современных требований промышленной автоматизации. Модуль GE DS200TCRAG2A специализируется на одновременной обработке аналоговых сигналов (температуры, давления, расхода), цифровых сигналов (положение деталей, состояние оборудования) и управлении серво-двигателями через интерфейсы позиционирования. Благодаря использованию 18-битных аналого-цифровых (АЦП) и цифро-аналоговых (ЦАП) преобразователей, а также высокоскоростных контроллеров позиционирования, GE DS200TCRAG2A обеспечивает исключительную точность измерений и синхронное управление движением. Особенно ценным преимуществом GE DS200TCRAG2A является поддержка параллельного подключения нескольких модулей и совместимость с всеми ключевыми промышленными протоколами, что упрощает масштабирование проектов и интеграцию в существующие системы. Усиленная защита от электромагнитных помех (EMP), вибраций и перепадов напряжения, а также интуитивно понятная конфигурация через ПО GE Proficy Machine Edition делают GE DS200TCRAG2A универсальным и надежным решением для длительной эксплуатации в агрессивных средах.
Технические параметры
- Бренд: GE
- Модель: GE DS200TCRAG2A
- Тип модуля: Комбинированный модуль I/O с поддержкой серво-управления для PLC
- Аналоговые входы: 8 каналов (поддержка 0–10V DC / 4–20mA / ±10V DC)
- Аналоговые выходы: 4 канала (поддержка 0–10V DC / 4–20mA / ±10V DC)
- Цифровые входы: 16 каналов (DC 24V, поддержка PNP/NPN/сухой контакт, защита от обратного полярности)
- Цифровые выходы: 16 каналов (DC 24V, тип транзисторный MOSFET, максимальный ток на канал — 3A)
- Интерфейсы для серво-управления: 2 канала (Encoder A/B/Z, PWM/PFM выводы, поддержка позиционирования с разрешением ≤1 мкм)
- Разрешение АЦП/ЦАП: 18 бит
- Точность аналоговых измерений: ±0.05% от полного диапазона (при 25°C)
- Время реакции цифровых сигналов: ≤0.5 мс
- Поддерживаемые протоколы: Modbus TCP/RTU, Profibus DP, Ethernet/IP, Profinet IO, DeviceNet
- Возможность параллельного подключения: Да (до 10 модулей)
- Работающая температура: -40°C до +80°C
- Влажность: 5% – 95% (без конденсации)
- Степень защиты: IP20 (при установке в шасси)
- Потребляемое напряжение: DC 24V (диапазон 18V – 32V)
- Потребляемый ток: Максимум 2.2A
- Размеры: 130 × 170 × 62 мм (Д×Ш×Г)
- Вес: 1.6 кг
- Гарантийный срок: 3 года
Преимущества и особенности
- Комплексная функциональность: Совмещение аналоговых/цифровых каналов и интерфейсов для серво-управления позволяет GE DS200TCRAG2A заменить несколько специализированных модулей (аналоговый, цифровой, серво-контроллер), упрощая архитектуру системы и снижая затраты.
- Высокоточное позиционирование: Поддержка серво-двигателей с разрешением ≤1 мкм делает модуль идеальным для проектов, где требуется высокоточная синхронная работа (например, робототехника, высокоточная сборка).
- Расширенное количество каналов и масштабируемость: 8/4 аналоговых, 16/16 цифровых каналов и возможность подключения до 10 модулей параллельно обеспечивают достаточную емкость для крупных проектов.
- Надежность в экстремальных условиях: Работа в диапазоне температур от -40°C до +80°C, усиленная защита от EMP и вибраций гарантирует стабильность GE DS200TCRAG2A в агрессивных средах (металлургия, автомобильное производство).
- Быстрая реакция и синхронность: Время реакции ≤0.5 мс на цифровые сигналы и синхронное управление серво-двигателями позволяют эффективно управлять быстродействующими процессами.
- Универсальность сигналов: Поддержка широкого спектра аналоговых диапазонов и типов цифровых сигналов делает модуль совместимым с большинством сенсоров, исполнительных механизмов и серво-двигателей.
- Легкая интеграция и обслуживание: Совместимость с шасси GE Mark VIe, стандартными протоколами и функция параллельного подключения упрощают монтаж, настройку и расширенное обслуживание системы.
Области применения и примеры использования
GE DS200TCRAG2A широко используется в отраслях, где требуется комплексное управление с высокой точностью и синхронностью:
- Робототехника (промышленные роботы, манипуляторы): Управление движением роботов, позиционированием gripper-ов и контроля рабочих зон.
- Автомобилестроение (крупные автозаводы): Управление линиями сборки двигателей, роботами-манипуляторами и системами контроля качества (высокоточное позиционирование деталей).
- Высокоточная машиностроение (производствоmicromachines, медицинского оборудования): Контроль точности обработки деталей и управление серво-двигателями станков.
- Фармацевтическая промышленность (автоматизированные линии заполнения и упаковки): Синхронное управление дозировочными устройствами и линиями транспортировки.
- Электроника (производство микросхем, комплектующих): Управление линиями монтажа компонентов и системами контроля точности позиционирования.
Пример применения:
В производстве промышленных роботов GE DS200TCRAG2A используется для управления 6-осевым роботом-манипулятором. Модуль через 8 аналоговых входов принимает сигналы от сенсоров нагрузки на оси (4–20mA) и температуры двигателей (0–10V), через 16 цифровых входов — сигналы от концевиков безопасности и датчиков положения gripper-а. Через 2 интерфейса для серво-управления осуществляется синхронное управление движением двух основных осей робота с разрешением 0.5 мкм, а через 16 цифровых выходов — управление приводами gripper-а и сигнальными лампами. Два параллельно подключенных модуля GE DS200TCRAG2A обеспечивают полный контроль всех 6 осей робота. Благодаря комплексной функциональности и высокой точности GE DS200TCRAG2A удалось улучшить точность позиционирования робота на 30%, сократить время цикла работы на 15% и снизить количество аварийных остановок на 25% по сравнению с предыдущей системой.
Сравнение с конкурентами
| Параметр | GE DS200TCRAG2A | Аналог 1 (Бренд Siemens, Модель SM 338) | Аналог 2 (Бренд Allen-Bradley, Модель 1756-MO16I) |
|---|---|---|---|
| Бренд и модель | GE DS200TCRAG2A | Siemens SM 338 | Allen-Bradley 1756-MO16I |
| Аналоговые каналы (вх/вых) | 8/4 | 4/2 | 8/4 |
| Цифровые каналы (вх/вых) | 16/16 | 8/8 | 12/12 |
| Интерфейсы для серво-управления | 2 (разрешение ≤1 мкм) | 1 (разрешение ≤5 мкм) | 1 (разрешение ≤3 мкм) |
| Параллельное подключение | Да (до 10 модулей) | Нет | Да (до 5 модулей) |
| Точность аналоговых измерений | ±0.05% | ±0.1% | ±0.08% |
| Время реакции цифровых сигналов | ≤0.5 мс | ≤2 мс | ≤1 мс |
| Работающая температура | -40°C до +80°C | -20°C до +60°C | -30°C до +65°C |
| Гарантийный срок | 3 года | 2 года | 2 года |
Преимущества GE DS200TCRAG2A перед конкурентами: большее количество каналов (аналоговых/цифровых), более высокоточные интерфейсы для серво-управления, возможность параллельного подключения большего количества модулей, быстрее время реакции, расширенный диапазон рабочих температур и длительный гарантийный срок. Эти параметры делают модуль предпочтительным выбором для проектов с высокими требованиями к синхронности, точности и масштабируемости.
Советы по выбору и предостережения
Советы по выбору:
- Определите требования к серво-управлению: Если ваш проект требует высокоточного позиционирования (≤1 мкм) и синхронного управления двигателями, GE DS200TCRAG2A является оптимальным решением.
- Проверьте количество необходимых каналов: 8/4 аналоговых и 16/16 цифровых каналов подходят для крупных систем — при необходимости используйте параллельное подключение до 10 модулей.
- Оцените условия эксплуатации: Для проектов в температурных режимах до +80°C или в условиях высоких помех GE DS200TCRAG2A предоставляет лучшую надежность.
- Проверьте совместимость с серво-двигателями: Убедитесь, что интерфейсы модуля совместимы с типами используемых серво-двигателей и энкодеров.
Предостережения:
- Устанавливайте и настраивайте модуль только квалифицированным персоналом: Неправильная конфигурация серво-интерфейсов или параллельного подключения может привести к сбоям в синхронности или повреждению оборудования.
- Не превышайте максимальный ток на цифровых выходах: Каждый выход рассчитан на 3A — при использовании нагрузок с большим током используйте промежуточные контакторы.
- Используйте высококачественные экранированные кабели: Для сохранения точности позиционирования и защиты от помех рекомендуется использовать кабели с двойной экранировкой для серво-интерфейсов и аналоговых каналов.
- Регулярно калибруйте аналоговые каналы и серво-интерфейсы: Периодическая калибровка (рекомендуется 2 раза в год) поддерживает стабильную точность GE DS200TCRAG2A.
- Проводите периодическую диагностику: Проверяйте состояние каналов, связь с контроллером и температуру модуля, а также синхронность работы серво-двигателей, чтобы выявить потенциальные проблемы на ранних стадиях.
GE DS200TCRAG2A — это масштабируемый комбинированный модуль I/O с поддержкой серво-управления, который сочетает в себе комплексную функциональность, высокую точность и надежность. Благодаря опыту GE в разработке компонентов для промышленной автоматизации, модуль гарантирует стабильное управление сложными процессами в самых сложных условиях и подходит для широкого круга высокоточных проектов. При выборе комбинированного модуля с серво-управлением для вашей PLC-системы GE DS200TCRAG2A является одним из самых эффективных и продвинутых решений на рынке.
