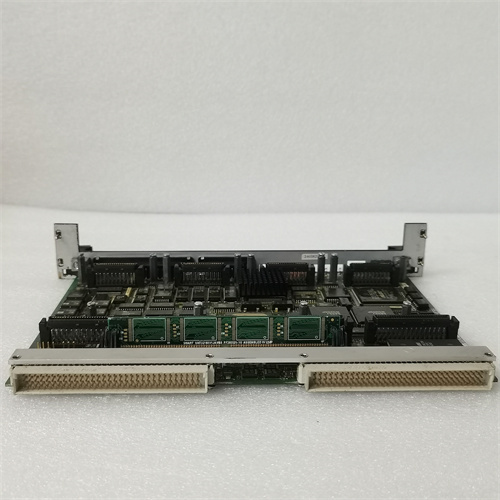

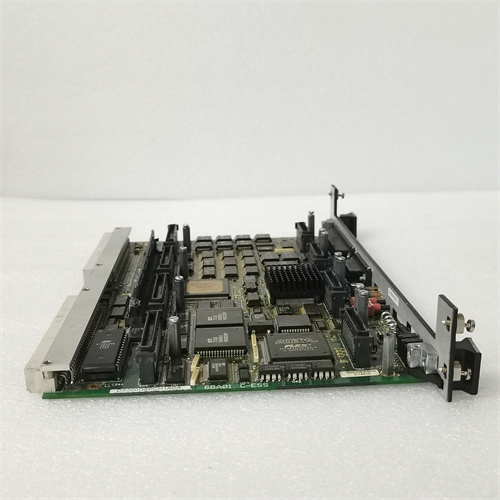

GE DS200UDSAG1ADE

Технические параметры продукта

GE DS200UDSAG1ADE имеет технические характеристики, оптимизированные для надежности обработки дискретных сигналов и устойчивости в промышленных условиях:

Параметры дискретных входов:
- Количество каналов: 24 независимых дискретных входных канала — разделены на 2 группы по 12 каналов для удобства конфигурации;
- Тип сигнала: DC-сигналы (существует два режима настройки):
  - Низковольтный режим: 24 В DC (ток срабатывания 4–8 мА, ток отключения ≤2 мА) — для подключения большинства промышленных сенсоров;
  - Высоковольтный режим: 125 В DC (ток срабатывания 10–20 мА, ток отключения ≤5 мА) — для длинных кабельных линий (до 100 м) с высоким сопротивлением;
- Уровень сигнала:
  - «1» (активный): ≥80% номинального напряжения (например, ≥19,2 В для 24 В DC);
  - «0» (неактивный): ≤20% номинального напряжения (например, ≤4,8 В для 24 В DC);
- Изоляция между каналами: 500 В AC (между каналами одной группы) и 2500 В AC (между группами) — защищает от поперечных замыканий.
Параметры сигнальной обработки и защиты:
- Фильтрация сигнала: Настраиваемый цифровой фильтр (0,1–10 мс) — подавляет помех от контакторных замыканий и электромагнитных перепадов;
- Защита от перегрузки: Максимальное входное напряжение ±300 В DC — предотвращает повреждение модуля при неожиданном пробое кабеля;
- Устойчивость к электромагнитным помехам (EMC): Соответствует EN 61000-6-2 (класс 3) и MIL-STD-461F — устойчив к ESD (±25 кВ) и радиочастотным полям (50 В/м), критично для работы рядом с мощными электродвигателями;
- Индикаторы состояния: 24 светодиода (по одному на канал) + 2 светодиода для группы — зеленый свет означает активный сигнал, красный — ошибка канала.
Интеграция с системой Mark VI и эксплуатационные параметры:
- Коммуникационная шина: Backplane шиной Mark VI — передача данных в контроллер с латентностью ≤5 мс (реальное время для критических систем);
- Питание: DC 5 В ±10% (от шасси Mark VI) — максимальный ток потребления 1,8 А;
- Температурный диапазон работы: 0 °C до +65 °C (для шкафов с принудительной вентиляцией, типичных для электростанций и заводов);
- Устойчивость к вибрации: До 5 г (10–500 Гц) — соответствует требованиям к оборудованию, монтируемому вблизи turbomachinery;
- Класс защиты корпуса: IP20 — требует монтажа в закрытых шкафах Mark VI (защищено от пыли и капель воды).

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте

Первым делом представим GE DS200UDSAG1ADE — это цифровой сигнальный модуль (digital signal module) для систем автоматизации GE Mark VI, предназначенный для обработки дискретных входных сигналов от промышленных сенсоров (датчиков положения, кнопок, реле) и передачи их в контроллер Mark VI в реальном времени. Модуль обеспечивает высокую надежность считывания сигналов и защиту от электромагнитных помех, что делает его критическим элементом для управления производственными линиями, turbomachinery (газотурбины, паровые турбины) и системами безопасности промышленных объектов. Детальную информацию о технических характеристиках, количестве каналов и совместимости с Mark VI можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE DS200UDSAG1ADE].

Модуль GE DS200UDSAG1ADE отличается компактным дизайном и широкой адаптивностью к промышленным условиям — например, на электростанции он одновременно обрабатывает сигналы от 16 датчиков положения (контроль открытия/закрытия клапанов турбины) и 8 кнопок операторского панели, передавая данные в контроллер с частотой обновления 20 мс. Благодаря встроенной диагностике, GE DS200UDSAG1ADE быстро выявляет неисправности каналов (например, короткое замыкание в цепи датчика) и отправляет сигналы об ошибке, предотвращая неправильное управление оборудованием. Также GE DS200UDSAG1ADE легко интегрируется с другими модулями Mark VI (например, аналоговым входным модулем GE DS200AIXH14AE или дискретным выходным модулем GE DS200TDBAG1A), что упрощает модернизацию и обслуживание существующих систем автоматизации.

Технические параметры продукта

Параметры дискретных входов:
- Количество каналов: 24 независимых дискретных входных канала — разделены на 2 группы по 12 каналов для удобства конфигурации;
- Тип сигнала: DC-сигналы (существует два режима настройки):
  - Низковольтный режим: 24 В DC (ток срабатывания 4–8 мА, ток отключения ≤2 мА) — для подключения большинства промышленных сенсоров;
  - Высоковольтный режим: 125 В DC (ток срабатывания 10–20 мА, ток отключения ≤5 мА) — для длинных кабельных линий (до 100 м) с высоким сопротивлением;
- Уровень сигнала:
  - «1» (активный): ≥80% номинального напряжения (например, ≥19,2 В для 24 В DC);
  - «0» (неактивный): ≤20% номинального напряжения (например, ≤4,8 В для 24 В DC);
- Изоляция между каналами: 500 В AC (между каналами одной группы) и 2500 В AC (между группами) — защищает от поперечных замыканий.
Параметры сигнальной обработки и защиты:
- Фильтрация сигнала: Настраиваемый цифровой фильтр (0,1–10 мс) — подавляет помех от контакторных замыканий и электромагнитных перепадов;
- Защита от перегрузки: Максимальное входное напряжение ±300 В DC — предотвращает повреждение модуля при неожиданном пробое кабеля;
- Устойчивость к электромагнитным помехам (EMC): Соответствует EN 61000-6-2 (класс 3) и MIL-STD-461F — устойчив к ESD (±25 кВ) и радиочастотным полям (50 В/м), критично для работы рядом с мощными электродвигателями;
- Индикаторы состояния: 24 светодиода (по одному на канал) + 2 светодиода для группы — зеленый свет означает активный сигнал, красный — ошибка канала.
Интеграция с системой Mark VI и эксплуатационные параметры:
- Коммуникационная шина: Backplane шиной Mark VI — передача данных в контроллер с латентностью ≤5 мс (реальное время для критических систем);
- Питание: DC 5 В ±10% (от шасси Mark VI) — максимальный ток потребления 1,8 А;
- Температурный диапазон работы: 0 °C до +65 °C (для шкафов с принудительной вентиляцией, типичных для электростанций и заводов);
- Устойчивость к вибрации: До 5 г (10–500 Гц) — соответствует требованиям к оборудованию, монтируемому вблизи turbomachinery;
- Класс защиты корпуса: IP20 — требует монтажа в закрытых шкафах Mark VI (защищено от пыли и капель воды).

Преимущества и особенности

GE DS200UDSAG1ADE выделяется среди дискретных входных модулей благодаря ряду уникальных преимуществ:

Многочисленные каналы и двойной режим напряжения: 24 независимых канала и поддержка 24 В DC/125 В DC делают GE DS200UDSAG1ADE универсальным для различных сценариев — например, на автомобильном заводе модуль обрабатывает:
- 16 каналов 24 В DC: Сигналы от датчиков положения конвейера (контроль остановки/движения);
- 8 каналов 125 В DC: Сигналы от датчиков на внешних площадках (длинный кабель 80 м), контролирующих наличие автодеталей.

  Это заменяет два отдельных модуля (низковольтный и высоковольтный), сокращая занимаемое место в шасси и стоимость.
Высокая устойчивость к помехам и защита: Соответствие MIL-STD-461F и фильтрация сигнала гарантируют стабильную работу GE DS200UDSAG1ADE в суровых условиях — например, на металлургическом заводе модуль работает вблизи электродвигателей прокатных станков (сильные электромагнитные помехы) и перепады температуры (10 °C до 60 °C), но изоляция между каналами и фильтрация предотвращают ложные сигналы. Защита от перегрузки ±300 В DC также предотвращает повреждение модуля при коротком замыкании в длинных кабелях.
Детальная диагностика и удобство обслуживания: Встроенные индикаторы и совместимость с ПО GE Proficy Machine Edition упрощают обслуживание GE DS200UDSAG1ADE — оператор может по светодиодам быстро определить неисправный канал (красный свет) или через ПК просмотреть логи ошибок (например, «Channel 7 Overvoltage» — превышение напряжения на 7-м канале). Это сокращает время поиска неисправностей с часами до минут.
Совместимость с Mark VI и низкие требования к питанию: Полная интеграция с шиной Mark VI означает, что GE DS200UDSAG1ADE автоматически идентифицируется контроллером и не требует дополнительных драйверов. Низкое потребление питания (1,8 А при DC 5 В) не перегружает модуль питания шасси, что увеличивает срок службы всей системы.

Примеры применения в отраслях

GE DS200UDSAG1ADE широко используется для обработки дискретных сигналов в системах Mark VI в ключевых отраслях:

Энергетика (газотурбинная электростанция 350 МВт): На электростанции GE DS200UDSAG1ADE обрабатывает сигналы от 20 датчиков:
- 12 каналов 24 В DC: Датчики положения клапанов турбины (открыто/закрыто) — контроллер Mark VI использует эти данные для регулировки топлива и охлаждения;
- 8 каналов 125 В DC: Датчики уровня масла в резервуарах (длинный кабель 60 м) — при низком уровне масла сигнал активирует алерт и останавливает турбину при критическом снижении.

  Модуль передаёт данные с частотой 20 мс, обеспечивая своевременное реагирование контроллера на изменения состояния оборудования.
Автомобильная промышленность (линия сборки двигателей): На линии GE DS200UDSAG1ADE контролирует 24 точки сборки:
- 16 каналов 24 В DC: Датчики наличия деталей (болты, гайки) на конвейере — если деталь отсутствует, сигнал останавливает конвейер и активирует световой сигнал оператору;
- 8 каналов 24 В DC: Кнопки эмерgency stop (аварийная остановка) на различных участках линии — нажатие любой кнопки немедленно передаёт сигнал в контроллер для остановки всей линии.

  Фильтрация сигнала (5 мс) подавляет ложные остановки, вызванные помехами от электродвигателей конвейера.
Химическая промышленность (завод по производству пластика): На заводе GE DS200UDSAG1ADE обрабатывает сигналы от 18 датчиков безопасности:
- 10 каналов 24 В DC: Датчики открытия дверей реакторов (если дверь открыта во время работы, сигнал останавливает подачу сырья);
- 8 каналов 125 В DC: Датчики уровня жидкости в хранилищах (длинный кабель 90 м) — при превышении уровня сигнал активирует клапан сброса и отправляет алерт в систему безопасности.

  Устойчивость к химическим парам и температурным перепадам (0 °C до 65 °C) гарантирует долговечность модуля в агрессивной среде.

Сравнение с конкурентами

Для оценки преимуществ GE DS200UDSAG1ADE рассмотрим его сравнение с аналогичными дискретными входными модулями — Siemens S7-1500 SM 321 (6ES7321-1BL00-0AA0) и Rockwell Allen-Bradley 1756-IB32.

Параметр	GE DS200UDSAG1ADE	Siemens S7-1500 SM 321	Rockwell 1756-IB32
Количество каналов	24	32	32
Поддерживаемые напряжения	24 В DC / 125 В DC (настраиваемый)	24 В DC (только)	24 В DC (только)
Изоляция между каналами	2500 В AC (между группами)	500 В AC (между каналами)	1000 В AC (между каналами)
Устойчивость к вибрации	5 г (10–500 Гц)	3 g (10–500 Гц)	3 g (10–500 Гц)
Совместимость	GE Mark VI (сеамлесс)	Siemens S7-1500	Rockwell ControlLogix
MTBF	≥ 250 000 часов	≥ 200 000 часов	≥ 220 000 часов
Стоимость (средняя)	Средняя	Средняя	Высокая

Как видно из таблицы, GE DS200UDSAG1ADE превосходит конкурентов по поддержке высоковольтного режима (125 В DC) и изоляции между каналами — критические параметры для длинных кабельных линий и систем с высокими требованиями к безопасности. По сравнению с Siemens SM 321, он имеет более высокую устойчивость к вибрации (5 g vs 3 g), что важно для turbomachinery и производственных линий с вибрациями. Уникальное преимущество GE DS200UDSAG1ADE — полная совместимость с Mark VI — делает его единственным оптимальным решением для пользователей GE, так как другие модули требуют сложной адаптации драйверов и могут снизить скорость передачи данных.

Советы по выбору и предостережения

Советы по выбору:
1. Учтите тип системы автоматизации и требуемое напряжение: Если вы используете контроллер GE Mark VI и нуждаетесь в обработке сигналов 24 В DC (для близких сенсоров) и 125 В DC (для длинных линий), GE DS200UDSAG1ADE — идеальный выбор. Для систем Siemens/Rockwell лучше выбрать модули этих брендов, но они не поддерживают высоковольтный режим и требуют дополнительных адаптеров для длинных кабелей.
2. Определите количество каналов и условия монтажа: Если вам нужно обработать 20–24 дискретных сигнала и оборудование монтируется в условиях вибраций (например, рядом с турбиной), GE DS200UDSAG1ADE с 24 каналами и устойчивостью 5 g подходит лучше, чем Siemens SM 321 (3 g).
3. Для получения информации о совместимости с конкретными сенсорами или настройке параметров обратитесь к ссылке: [ссылка на продукт GE DS200UDSAG1ADE].
Предостережения:
1. Правильно настройте режим напряжения и проверяйте полярность: При монтаже GE DS200UDSAG1ADE убедитесь, что режим напряжения (24 В DC/125 В DC) соответствует типу сенсора — неправильный режим приведет к неработе канала или повреждению модуля. Для DC-сигналов строго соблюдайте полярность (положительный/отрицательный вывод), так как обратное подключение может вызвать короткое замыкание.
2. Настройте фильтрацию под условия помех: В системах с сильными электромагнитными помехами (например, рядом с электродвигателями) увеличьте коэффициент фильтрации до 5–10 мс — это подавит ложные сигналы, но не должно превышать допустимую задержку реакции системы (например, ≤20 мс для аварийных остановок).
3. Регулярно проверяйте индикаторы и обновляйте прошивку: Ежеквартально проверяйте светодиоды GE DS200UDSAG1ADE — красный свет на канале означает неисправность (проверьте кабель или сенсор). Раз в год обновляйте прошивку модуля через официальный сайт GE (доступно по ссылке на продукт) — это исправляет возможные ошибки и улучшает совместимость с новыми сенсорами.
4. Защитите кабели от механического повреждения: Кабели, подключенные к GE DS200UDSAG1ADE, должны быть уложены в кабельные трубки или каналы — это предотвращает механическое повреждение и снижает риск коротких замыканий, особенно для длинных линий (125 В DC).
