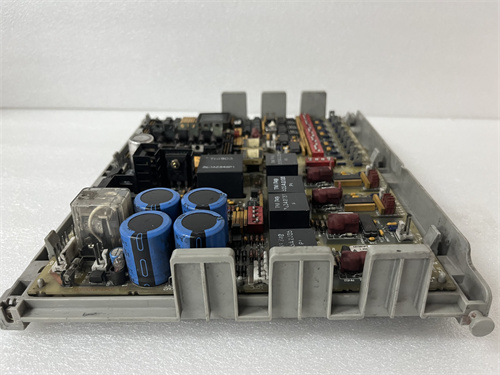

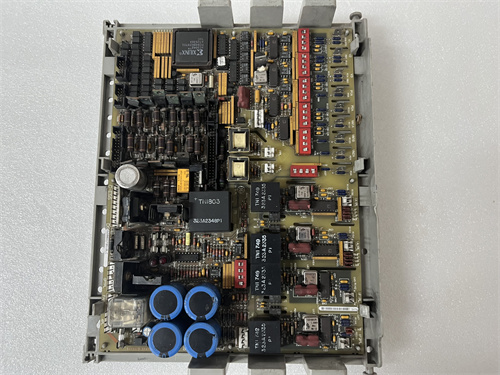

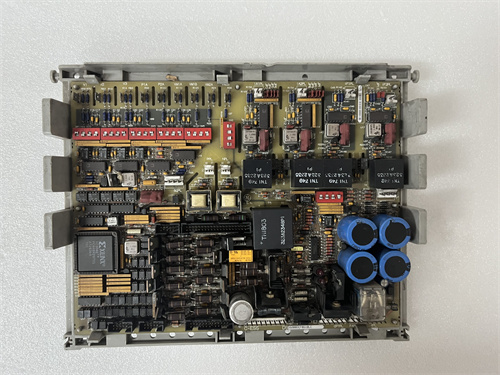

GE DS2020PDMAG6

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры измерения электросетевого питания:
  • Тип сети: Трехфазная с нулевым проводом (3Ф+N) — поддерживает стандартные промышленные сети 400 ВАК (50/60 Гц) и 230 ВАК (50/60 Гц) (настраиваемый через GE ToolboxST).
  • Измеряемые параметры:
    • Напряжение фаз (Uab, Ubc, Uca): Диапазон 0–500 ВАК, точность ±0.5% от измеренного значения — детекция переvoltaжа (>110% номинала) и недовольтажа (<90% номинала).
    • Ток фаз (Ia, Ib, Ic): Диапазон 0–50 А (через текстовые трансформаторы 5 А/1 А), точность ±0.5% — детекция перегрузки (>110% номинального тока) и асимметрии фаз (>5% разница между токами).
    • Частота сети: 45–65 Гц, точность ±0.1 Гц — детекция внештатных значений (например, падение частоты до 47 Гц в электростанциях с нестабильной нагрузкой).
    • Активная мощность (P): Диапазон 0–20 кВт, точность ±1% — для мониторинга энергопотребления системы Mark VIe.
• Функции защиты и реагирования:
  • Типы защитных сигналов:
    • Переvoltaж (OV): Активация при U > 110% номинала в течение >50 мс — отправляет сигнал на блок питания Mark VIe для снижения напряжения или аварийной остановки.
    • Недовольтаж (UV): Активация при U < 90% номинала в течение >100 мс — переключает питание на резервный источник (например, UPS) через реле выходы.
    • Перегрузка (OL): Активация при I > 110% номинала в течение >200 мс — ограничивает ток через внешний контактор или отправляет сигнал на контроллер Mark VIe для снижения нагрузки.
    • Асимметрия фаз (PHA): Активация при разнице токов >5% в течение >150 мс — сигнализирует о повреждении кабеля или неисправности трансформатора.
  • Время реакции: <50 мс для критических аварий (например, краткое замыкание) — гарантирует быстрое подавление опасных состояний, предотвращая повреждение модулей Mark VIe.
  • Выходные реле: 4 реле normally open (NO) с контактной нагрузкой 250 ВАК/5 А — для управления резервными источниками, контакторами или отправки сигналов аварии на панель оператора.
• Интеграция с Mark VIe и коммуникация:
  • Протокол связи: Встроенный интерфейс для шины SERCOS III (скорость передачи до 1 Гбит/с, задержка <0.1 мс) — передача данных о параметрах сети и состояниях защиты в контроллер Mark VIe для логирования и анализа.
  • Конфигурация: Настройка через GE ToolboxST — возможность задать пороги защит (например, переvoltaж 115% вместо 110%), время задержки реакции и тип сигналов на выходных реле.
  • Логирование: Встроенная память для хранения последних 100 аварийных событий (дата, время, тип аварии, значения параметров) — доступно через ToolboxST для диагностики причин сбоев.
• Операционные условия и конструкция:
  • Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям шкафа Mark VIe с принудительной вентиляцией (близость к турбинам, где температура может достигать 55 °C).
  • Класс защиты корпуса: IP20 (IEC 60529) — защищает от пыли и предметов диаметром >12 мм; монтируется в шину backplane Mark VIe, занимает 1 слот (ширина 35 мм).
  • Индикация: Светодиодные индикаторы для каждого параметра (зеленый — в норме, желтый — предупреждение, красный — авария) и общий статус модуля — упрощает визуальную диагностику.

Преимущества и особенности

1. Комплексное мониторинг и защита: GE DS2020PDMAG6 одновременно контролирует напряжение, ток, частоту и активную мощность, обеспечивая полное покрытие возможных аварий в электросетях. Например, в газотурбинной электростанции модуль обнаруживает как переvoltaж (из-за сбоя генератора), так и асимметрию фаз (из-за повреждения кабеля) — каждая авария обрабатывается своевременно, предотвращая остановку турбины или повреждение контроллеров Mark VIe.
2. Быстрая реакция на аварии: Время реакции <50 мс для критических ситуаций (например, краткое замыкание) делает GE DS2020PDMAG6 эффективным защитником. В нефтегазовой компрессорной станции, где перепад напряжения до 80% номинала может привести к остановке компрессора, модуль переключает питание на UPS за 40 мс — процесс продолжает работать без прерываний, а ущерб от простоя исключается.
3. Интеграция с системой Mark VIe и удобство конфигурации: Связь через SERCOS III и настройка через ToolboxST позволяют интегрировать GE DS2020PDMAG6 в общую систему управления. Инженер может задать индивидуальные пороги защиты для конкретного объекта (например, для морской турбины — допуск переvoltaжа до 115% вместо стандартных 110%) и получать данные о состоянии сети в реальном времени на панели оператора Mark VIe.
4. Логирование аварий для диагностики: Встроенное хранение последних 100 аварийных событий упрощает анализ причин сбоев. После кратковременного падения напряжения в электростанции операторы могут через ToolboxST просмотреть, когда произошло событие, какое напряжение было зафиксировано и какие защитные сигналы активировались — это позволяет быстро определить причину (например, сбой в электросетях или повреждение трансформатора) и устранить ее.

Примеры применения в отраслях

• Энергетика (атомная электростанция): В атомной электростанции GE DS2020PDMAG6 защищает систему управления реактора Mark VIe:
  • Мониторит трехфазное напряжение 400 ВАК на входе в шкафы контроллеров — при падении напряжения до 340 В (85% номинала) активирует резервное питание (UPS) через реле выходы за 45 мс.
  • Контролирует ток фаз в кабелях питания модулей I/O — при перегрузке (ток >11 А при номинале 10 А) отправляет сигнал в контроллер Mark VIe, который снижает нагрузку на модули, предотвращая переheating кабелей.
  • Логирует все аварийные события (например, кратковременное повышение частоты до 62 Гц) — данные используются для анализа работы электросетей станции и планирования профилактики.
• Нефтегазовая промышленность (компрессорная станция с газовыми турбинами): На станции с 4 компрессорами GE DS2020PDMAG6 обеспечивает защиту электропитания:
  • Мониторит напряжение и ток на входе в системы охлаждения турбин — при асимметрии токов >7% (из-за повреждения фазного кабеля) отправляет сигнал аварии на панель оператора и блокирует запуск дополнительных компрессоров.
  • При переvoltaже (>440 В на 400 В сети) из-за сбоя локального генератора модуль активирует защитное реле, отключая некритические нагрузки (вентиляторы, освещение), чтобы сохранить питание для контроллеров и системы безопасности.
• Транспортная промышленность (железнодорожная электростанция traction): В электростанции traction для подпитки электричек GE DS2020PDMAG6 контролирует параметры сети:
  • Мониторит частоту сети (50 Гц ±0.5 Гц) — при отклонении до 47 Гц (из-за перегрузки сети пассажирскими поездами) отправляет сигнал в систему распределения нагрузки, которая временно снижает потребление электроэнергии.
  • Контролирует активную мощность на входе в шкафы Mark VIe — при превышении 15 кВт (номинал 20 кВт) генерирует предупреждение, чтобы операторы могли своевременно распределить нагрузку и избежать перегрузки.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Учтите тип сети и номинальные параметры: GE DS2020PDMAG6 поддерживает 400 ВАК и 230 ВАК — выберите конфигурацию под вашу сеть (например, 400 ВАК для промышленных объектов, 230 ВАК для вспомогательных систем).
  2. Определите требуемые типы защиты: Если вам нужно защитить от асимметрии фаз (частое явление в кабелях с большой длиной), GE DS2020PDMAG6 с функцией PHA — идеальный выбор; для защиты от утечки тока в землю рассмотрите дополнительные модули GE.
  3. Проверьте совместимость с системой: Модуль работает только с GE Mark VIe — для других систем (например, RX3i) выберите специализированные модули защиты GE.
• Меры предосторожности:
  1. Отключите питание перед монтажом: При установке GE DS2020PDMAG6 отключите основное электросетевое питание (400 ВАК/230 ВАК) — работа с высоким напряжением опасна для жизни и может привести к повреждению модуля.
  2. Калибруйте модуль раз в год: Используйте эталонные источники напряжения и тока для проверки точности измерений — это гарантирует, что пороги защиты срабатывают в соответствии с заданными параметрами.
  3. Регулярно архивируйте логи аварий: Скачивайте логи событий через ToolboxST на внешний носитель — в случае серьезных сбоев это поможет быстро определить причину и предотвратить повторение.
  4. Проверьте работу резервных источников: Раз в квартал тестируйте переключение на UPS через реле выходы GE DS2020PDMAG6 — убедитесь, что переключение происходит за <50 мс и не вызывает сбоев в работе Mark VIe.
