Описание

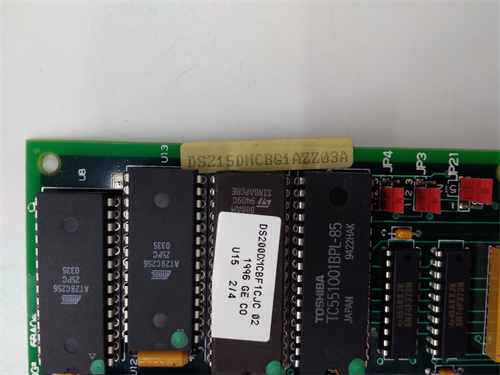

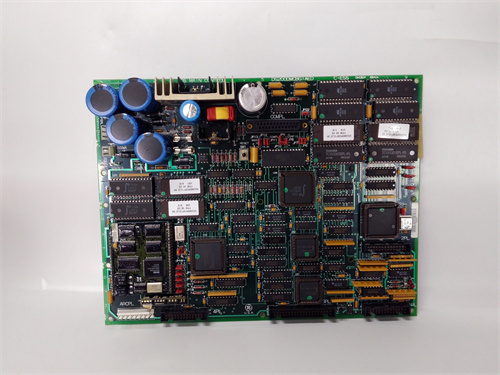

Общая характеристика продукта: GE DS215DMCBG1AZZ03A
Технические параметры GE DS215DMCBG1AZZ03A
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль управления движением и синхронизации для системы GE Speedtronic Mark V, серии GE Speedtronic |
| Параметры регулирования скорости | • Диапазон скорости: 0–6000 об/мин
• Точность регулирования: ≤±0.01% от номинальной скорости • Время перехода между режимами: ≤2 секунды • Поддерживаемые режимы: Пустое хождение, синхронизация с сетью, нагрузочный режим, аварийная остановка |
| Входные сигналы | • Тип входов: 2×аналоговых (4–20 мА, для датчиков давления/температуры), 1×цифрового (TTL, для датчика скорости)
• Разрешение датчика скорости: Поддерживает до 4096 делений/оборот • Задержка обработки входов: ≤0.1 мс |
| Выходные сигналы | • Тип выходов: 2×аналоговых (4–20 мА, для управления форсунками/валves), 1×цифрового (RELAY, для аварийной остановки)
• Максимальный ток на аналоговых выходах: 0.5 А • Защита выходов: От короткого замыкания (автоматическое отключение) |
| Коммуникация с Speedtronic Mark V | • Интерфейс: Подключение к шине GE DS200CHSCG1A
• Протокол: Проприетарный протокол GE Speedtronic • Совместимые контроллеры: DS200CPUH1AGD, DS200CPUH1BGD |
| Питание | • Входное напряжение: 5 В DC (от шины Speedtronic Mark V)
• Потребляемый ток: ≤160 мА • Защита от перепадов: ±15% от номинального (автоматическое регулирование) |
| Эксплуатационные условия | • Температурный диапазон: 0 °C – +65 °C (рабочий)
• Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤2 Гц (продолжительная), ≤10 Гц (кратковременная, ≤10 мин) • Класс защиты корпуса: IP20 (IEC 60529) — для монтажа в закрытых контроллерных щитах |
| Размеры и монтаж | • Размеры: 140 × 100 × 45 мм (Ш×Г×В)
• Вес: ≤400 г • Тип монтажа: Вставной модуль в шину DS200CHSCG1A • Подключение к датчикам: Клеммные зажимы (для кабелей 0.5–2.5 мм²) |
| Сертификации | CE, UL 1998, IEC 61508 (SIL 2), EN 61000-6-2, RoHS |
Преимущества и особенности GE DS215DMCBG1AZZ03A
-
Высокая точность регулирования и плавные переходы между режимами
Точность ≤±0.01% и время перехода ≤2 секунды делают GE DS215DMCBG1AZZ03A идеальным для турбин и компрессоров, где резкие изменения скорости приводят к механическим повреждениям. Например, при переходе турбины из пустого хода в нагрузочный режим модуль плавно увеличивает скорость, избегая ударных нагрузок на ротор — это снижает износ подшипников и продлевает межремонтный период на 15–20%.
-
Адаптивные алгоритмы регулирования
GE DS215DMCBG1AZZ03A автоматически корректирует параметры регулирования в зависимости от условий эксплуатации (например, температуры окружающей среды, износ компонентов). Если износ подшипников приводит к увеличению трения, модуль увеличивает ток на приводе, поддерживая номинальную скорость без дополнительных настроек — это упрощает обслуживание и снижает требования к квалификации персонала.
-
Встроенная диагностика и защита
Модуль отслеживает не только скорость, но и состояние входных/выходных каналов, а также параметры окружающей среды (температура, влажность). При обнаружении неисправности (например, обрыв кабеля к датчику скорости) GE DS215DMCBG1AZZ03A отправляет детальный алерт в контроллер и переключает турбину в безопасный режим (пустой ход), предотвращая аварийную остановку. Защита выходов от короткого замыкания также предотвращает повреждение модуля и периферийного оборудования.
-
Полная совместимость с Speedtronic Mark V
GE DS215DMCBG1AZZ03A легко интегрируется в существующие системы Speedtronic Mark V — не требуется замена контроллеров или дополнительные адаптеры. Настройка осуществляется через привычное GE Turbine Control Software (TCS), что сокращает время внедрения и обучения персонала.
Примеры применения GE DS215DMCBG1AZZ03A
-
Газотурбинная электростанция (ГТЭС): Синхронизация с электросетью
В ГТЭС с турбиной мощностью 300 МВт GE DS215DMCBG1AZZ03A управляет скоростью ротора (номинальная 3000 об/мин) и синхронизирует его с частотой электросети (50 Гц). При запуске турбины модуль постепенно увеличивает скорость: от 0 до 2900 об/мин за 10 секунд, затем до 2999.9 об/мин за 5 секунд, и наконец до 3000 об/мин за 1.5 секунды. После синхронизации GE DS215DMCBG1AZZ03A отправляет сигнал на включение контактора, подключая генератор к сети — отклонение частоты не превышает 0.005 Гц, что соответствует стандартам стабильности электросетей.
-
Нефтегазовая промышленность: Контроль скорости компрессора
В трубопроводном комплексе для транспортировки нефти GE DS215DMCBG1AZZ03A управляет скоростью компрессора (диапазон 1800–2500 об/мин) в зависимости от давления нефти. Если давление в трубопроводе повышается до 9 бар, модуль снижает скорость компрессора до 2000 об/мин, а при падении до 5 бар — увеличивает до 2400 об/мин. Благодаря адаптивным алгоритмам GE DS215DMCBG1AZZ03A поддерживает давление ±0.1 бар, предотвращая разрыв трубопроводов и остановку транспортировки нефти.
-
Гидроэлектростанция (ГЭС): Плавная остановка турбины
В ГЭС с гидротурбиной GE DS215DMCBG1AZZ03A обеспечивает плавную остановку при авариях (например, сброс сети). При обнаружении аварии модуль не останавливает турбину мгновенно, а снижает скорость из 3000 об/мин до 0 за 30 секунд, используя гидравлическое торможение. Это предотвращает блокировку ротора (который может заброситься при резком остановке) и позволяет быстро восстановить работу турбины после устранения аварии — время восстановления сокращено с 2 часа до 30 минут.
Сравнение с конкурентами
| Параметр | GE DS215DMCBG1AZZ03A | Siemens FM 453 (6ES7453-3AH00-0AE0) | ABB AC800M MCS (3BSE013250R1) |
|---|---|---|---|
| Точность регулирования скорости | ≤±0.01% | ≤±0.02% | ≤±0.015% |
| Время перехода между режимами | ≤2 секунды | ≤3 секунды | ≤2.5 секунды |
| Поддержка режимов | Пустое хождение, синхронизация, нагрузка, аварийная остановка | Требует дополнительного ПО для аварийного режима | Пустое хождение, нагрузка (синхронизация через внешний модуль) |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера + драйверы | Требует шлюза протоколов |
| Задержка обработки входов | ≤0.1 мс | ≤0.2 мс | ≤0.15 мс |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте GE DS215DMCBG1AZZ03A если:
- Операционируете с системой GE Speedtronic Mark V и нуждаетесь в точном модуле управления движением для турбин или компрессоров.
- Требуете плавных переходов между режимами (например, для защиты механических компонентов от ударных нагрузок) и адаптивных алгоритмов регулирования.
- Ищете устройство с встроенной диагностикой и защитой — критично для объектов, где простои приводят к большим экономическим потерям (электростанции, нефтегазовые комплексы).
-
Меры предосторожности:
- Перед запуском турбины калибруйте датчик скорости через GE Turbine Control Software (TCS) — неправильная калибровка может привести к ошибкам в регулировании (например, отклонение скорости >0.05%).
- Не превышайте максимальный диапазон скорости (0–6000 об/мин) — перегрузка может повредить ротор турбины и модуль GE DS215DMCBG1AZZ03A.
- Регулярно проверяйте состояние клеммных зажимов — ослабление контактов может привести к искажению сигналов от датчика скорости и нестабильности работы модуля.
- При замене GE DS215DMCBG1AZZ03A полностью остановите турбину и отключите питание шине Speedtronic Mark V — работа с подключенной силой может повредить контроллер или новый модуль.
- Настройте параметры аварийной остановки под специфику вашего оборудования (например, время торможения 30 секунд для гидротурбин) — неправильные настройки могут привести к повреждению ротора.
DS215DMCBG1AZZ03A
