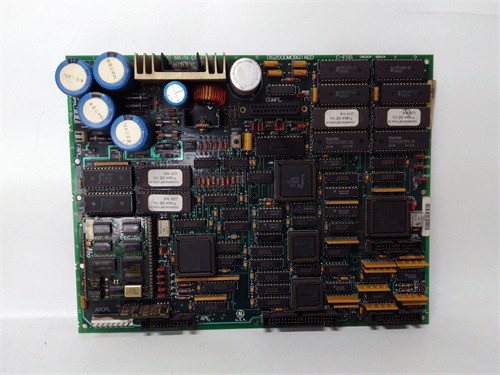

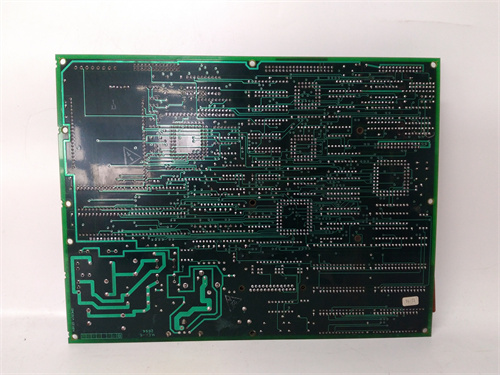

Описание продукта GE DS215DMCBG1AZZ03A
Параметры продукта GE DS215DMCBG1AZZ03A
- Производитель: GE (General Electric, через бренд GE Power Systems — серия Mark VI)
- Серия: DS215 (Цифровые модули управления для турбин Mark VI)
- Модель: GE DS215DMCBG1AZZ03A (Цифровой модуль управления турбиной)
- Тип компонента: Модуль управления с аналоговыми/цифровыми входами/выходами + алгоритмами регулирования
- Характеристики входов:
- Аналоговые входы: 16 каналов (4–20 мА DC, 0–10 В DC; поддерживает термопары K/R/S, 铂电阻ы PT100/PT1000)
- Цифровые входы: 24 канала (сухие контакты, 24 В DC; время ответа < 0,5 мс)
- Специализированные входы: 4 канала для энкодеров скорости (индуктивные/оптические; разрешение до 1 млн импульсов/оборот)
- Характеристики выходов:
- Аналоговые выходы: 8 каналов (4–20 мА DC; точность ±0,1%)
- Цифровые выходы: 16 каналов (транзисторные PNP/NPN, 24 В DC; максимальный ток 2 А/канал)
- Коммуникация:
- Интерфейс с контроллером Mark VI: Встроенный шинный интерфейс Mark VI Backplane
- Протокол: GE 专用 RTU (оптимизированный для реального времени; скорость передачи до 16 Мбит/с)
- Эксплуатационные параметры:
- Питание: 5 В DC ±5% (логика), 24 В DC ±10% (I/O); поддерживает двойную избыточность питания
- Потребляемая мощность: < 25 Вт
- Изоляция: Галваническая, 3000 В RMS (I/O ↔ шина, между каналами)
- Температурный диапазон: -40 °C до +75 °C (оперативный) / -55 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Степень защиты (IP): IP20 (для монтажа в шасси Mark VI)
- Безопасность и сертификации:
- Класс безопасности: SIL 3 (по IEC 61508)
- Сертификации: UL 508, IEC 61010-1, CE Mark
- Алгоритмы управления:
- Стандартные: Регуляция скорости ротора, контроль давления пара, управление подачей топлива
- Настраиваемые: Поддержка пользовательских алгоритмов через ПО GE Turbine Control Studio
Преимущества и особенности GE DS215DMCBG1AZZ03A
-
Высокая точность и безопасность SIL 3:
Точность ±0,02% для аналоговых входов и сертификация SIL 3 делают GE DS215DMCBG1AZZ03A подходящим для управления критическими процессами (например, турбины атомных электростанций), где ошибка в измерениях может привести к катастрофе.
-
Двойная избыточность для отказоустойчивости:
Режим 1+1 redundancy гарантирует непрерывную работу GE DS215DMCBG1AZZ03A при сбое основного модуля — критически для энергетических объектов, где простоя на 1 час обходится в десятки тысяч долларов.
-
Автономные алгоритмы защиты:
Модуль самостоятельно реагирует на аварийные ситуации (например, превышение температуры) без участия контроллера, снижая время реакции до миллисекунд и предотвращая разрушение турбины.
-
Устойчивость к суровым условиям:
Работа в диапазоне -40 °C до +75 °C и устойчивость к вибрациям позволяют эксплуатировать GE DS215DMCBG1AZZ03A в турбинных зонах, где часто присутствуют экстремальные температуры и интенсивные вибрации от ротора.
-
Совместимость с Mark VI и простота настройки:
Полная интеграция с контроллером GE Mark VI и поддержка ПО Turbine Control Studio упрощают настройку алгоритмов управления — технический персонал может адаптировать модуль под конкретную турбину (например, паровую, газовую) за несколько часов, без необходимости глубоких знаний низкоуровневой электроники.
Примеры применения GE DS215DMCBG1AZZ03A в отраслях
-
Энергетика (ГТЭС с газотурбиной GE 9HA):
В ГТЭС с мощностью 820 МВт GE DS215DMCBG1AZZ03A управляет газотурбиной 9HA: через 16 аналоговых входов собирает данные о температуре газов (термопара S), давлении воздуха на входе компрессора (4–20 мА) и скорости ротора (энкодер); через 8 аналоговых выходов регулирует приводы клапанов подачи топлива и воздухоотбора. Два модуля GE DS215DMCBG1AZZ03A работают в режиме избыточности — при сбое основного модуля резервный автоматически берет на себя управление, не снижая мощность турбины. При превышении температуры газов до 1550 °C модуль активирует систему охлаждения, предотвращая перегрев деталей.
-
Теплоэнергетика (ТЭЦ с паровой турбиной 300 МВт):
На ТЭЦ GE DS215DMCBG1AZZ03A контролирует параметры паровой турбины: измеряет давление пара после парогенератора (PT1000), температуру подшипников (термопара K) и статус клапанов (цифровые входы). При падении давления пара ниже 8 МПа модуль увеличивает открытие клапана подачи пара, поддерживая номинальную скорость ротора (3000 об/мин). Встроенная алгоритм SIL 3 гарантирует, что при аварийном сбое питания одного канала модуль продолжает работать от резервного, не останавливая турбину.
-
Атомная энергетика (турбина парового цикла АЭС):
В АЭС GE DS215DMCBG1AZZ03A используется для управления турбиной парового цикла, нагретого парами из реактора. Модуль собирает данные о радиоактивном фоне (специализированный сенсор через 4–20 мА), температуре пара (термопара R) и позиции тормозных устройств (цифровые входы). При обнаружении превышения радиоактивности или падения давления пара модуль автоматически включает аварийные тормоза и сигнализирует в центральную систему безопасности — это соответствует требованиям SIL 3 и предотвращает распространение радиоактивных веществ.
Сравнение GE DS215DMCBG1AZZ03A с конкурентами
| Параметр | GE DS215DMCBG1AZZ03A | Конкурентный продукт (Siemens S7-400 FH for Turbines) |
|---|---|---|
| Класс точности аналоговых входов | ±0,02% | ±0,05% |
| Уровень безопасности | SIL 3 (IEC 61508) | SIL 2 (IEC 61508) |
| Избыточность | Двойная (1+1) стандартно | Одноэтапная (только питание) опционально |
| Температурный диапазон | -40 °C до +75 °C | -20 °C до +60 °C |
| Количество каналов I/O | 16 АИ + 24 ЦИ + 8 АВ + 16 ЦВ | 12 АИ + 16 ЦИ + 6 АВ + 12 ЦВ |
| Совместимость | GE Mark VI (полная) | Siemens Sinamics (полная) |
Рекомендации по выбору GE DS215DMCBG1AZZ03A
- Выбирайте GE DS215DMCBG1AZZ03A, если используете контроллер GE Mark VI для управления турбинами (паровыми, газовыми, атомными) — модуль обеспечивает полную совместимость и оптимизированные алгоритмы управления, не требуя дополнительных адаптеров.
- Для объектов с требованиями к безопасности SIL 3 (АЭС, крупные ГТЭС) — сертификация IEC 61508 делает GE DS215DMCBG1AZZ03A единственным подходящим решением, так как конкуренты обычно соответствуют только SIL 2.
- При работе в суровых условиях (температуры < -20 °C или > +60 °C) — широкий температурный диапазон GE DS215DMCBG1AZZ03A гарантирует стабильную работу, в то время как конкуренты могут выходить из строя.
- Перед покупкой уточните по ссылке количество требуемых каналов I/O и тип сенсоров (например, поддерживаются ли термопары типа S) — это поможет убедиться, что модуль соответствует параметрам вашей турбины.
Меры предосторожности при использовании GE DS215DMCBG1AZZ03A
- При монтаже GE DS215DMCBG1AZZ03A в шасси Mark VI отключите все источники питания — контакт с шиной или силовыми цепями (24 В DC) может привести к электротравмированию или повреждению платы. Убедитесь, что плата плотно зафиксирована в слоте, чтобы избежать контактных неполадок от вибраций.
- При подключении термопар и энкодеров соблюдайте полярность и тип разъемов — неправильное подключение приведет к неточным измерениям или выходу каналов из строя. Используйте только сертифицированные кабели с броней (для защиты от помех).
- Регулярно обновляйте firmware модуля через ПО GE Turbine Control Studio — старые версии могут содержать баги в алгоритмах SIL 3, что снижает уровень безопасности. Перед обновлением создайте резервную копию конфигурации, чтобы восстановить настройки при сбое
