Описание
Описание продукта

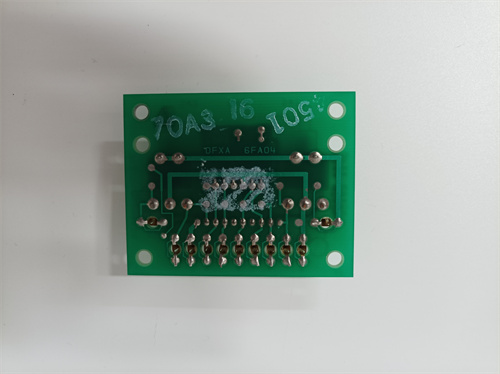

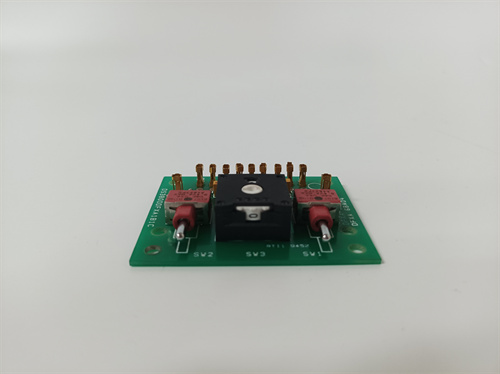

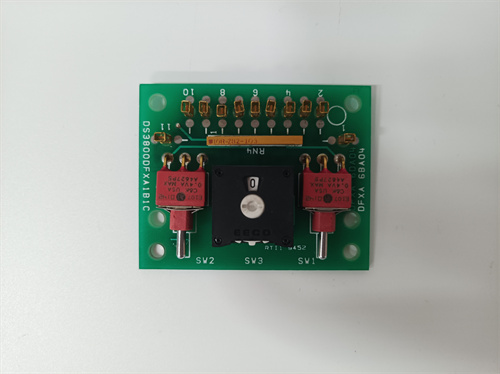

Основным объектом рассмотрения является цифровой выходной модуль для систем управления turbomachinery GE DS3800DFXA1B1C — ключевой компонент, разработанный компанией GE для передачи дискретных команд от контроллеров Speedtronic Mark VI/VIe (для газовых, паровых турбин и генераторов) к исполнительным механизмам (регулирующие клапаны, электромагнитные замки, приводы топливной системы) в энергетических объектах. Продукт GE DS3800DFXA1B1C относится к серии надежных модулей I/O GE Speedtronic, специализирующихся на работе в критических условиях (высокая температура, вибрации, электромагнитные помехи), где требуется максимальная отказоустойчивость и быстрая реакция на аварийные сигналы — критично для предотвращения остановок турбин или аварий (например, перескок скорости, низкий уровень масла).
Благодаря 16 независимым транзисторным выходам и встроенной защитой от перегрузок/коротких замыканий, GE DS3800DFXA1B1C обеспечивает стабильную коммутацию силовых цепей даже при кратковременных перегрузках (например, при старте электромагнитных клапанов) или сильных вибрациях (характерных для турбин при скоростях вращения до 15 000 об/мин). Особенно важно отметить, что GE DS3800DFXA1B1C поддерживает режим «горячей замены» (hot-swapping) — это позволяет заменить модуль без отключения контроллера Speedtronic, что критично для объектов с непрерывным циклом работы (например, ТЭЦ, нефтеперерабатывающие заводы), где остановка системы приведет к серьезным экономическим потерям.
Кроме того, GE DS3800DFXA1B1C полностью совместим с программным обеспечением GE ToolboxST и интегрируется без дополнительных адаптеров в контроллерные системы Mark VI/VIe. Это упрощает настройку каждого выходного канала (например, время задержки включения/выключения) и диагностику неполадок — через ПО можно индивидуально отслеживать состояние каждого канала (наличие перегрузки, короткое замыкание) и устранять неполадки без остановки турбины. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: GE DS3800DFXA1B1C.
Особенно ценным преимуществом GE DS3800DFXA1B1C является его соответствие стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1) — это делает модуль подходящим для систем защиты турбин от катастрофических аварий, где ошибка в передаче команды может привести к разрушению оборудования или опасности для персонала.
Параметры продукта
Параметры GE DS3800DFXA1B1C оптимизированы для надежной передачи дискретных команд в системах turbomachinery, основные из них включают:
- Конфигурация выходов: 16 независимых цифровых выходов — возможность управления до 16 исполнительными механизмами одновременно, с индивидуальной защитой каждого канала.
- Тип выходов: Транзисторные (NPN-тип, открытие коллектора) — подходят для управления низковольтным оборудованием 24 В ПС (стандарт для энергетических систем).
- Параметры нагрузки на выходы:
- Максимальный ток на канал (продолжительный): 0,5 А — достаточный для большинства электромагнитных клапанов и реле защиты;
- Максимальный ток на канал (кратковременный, до 1 с): 2 А — для поддержки пиковых токов при старте исполнительных механизмов;
- Общий максимальный ток по модулю: 8 А — предотвращение перегрузки схемы питания модуля.
- Динамические характеристики:
- Время реакции (включение/выключение): ≤1 мс — быстрая передача команд аварийной остановки, критично для предотвращения перескока скорости турбины;
- Настраиваемая задержка включения/выключения: 0–100 мс (индивидуально для каждого канала) — предотвращение пиковых токов и снижение износа исполнительных механизмов.
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), потребляемый ток ≤150 мА (без нагрузки) / ≤800 мА (при максимальной нагрузке).
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие зоны турбинных помещений).
- Класс защиты: IP20 — для монтажа в закрытых шкафах контроллеров Speedtronic Mark VI/VIe, защищенных от пыли и влаги.
- Защитные функции:
- Защита от короткого замыкания на выходах (автоматическое ограничение тока ≤1 А);
- Защитные от перегрева (отключение канала при температуре транзистора >125 °C);
- Защитные от электростатического разряда (ESD) до ±15 кВ;
- Контроль контрольных сумм данных (CRC) — предотвращение искажения сигналов при передаче.
- Совместимость: Полностью совместим с контроллерами GE Speedtronic Mark VI/VIe и большинством дискретных исполнительных механизмов 24 В ПС (электромагнитные клапаны, реле, индикаторы).
Преимущества и особенности
GE DS3800DFXA1B1C имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Быстрое время реакции для аварийных сценариев: Время реакции ≤1 мс гарантирует, что GE DS3800DFXA1B1C мгновенно передаёт команды аварийной остановки (например, закрытие топливных клапанов при перескоке скорости турбины), предотвращая разрушение ротора или другие катастрофические последствия.
- Горячая замена для бесперебойной работы: Возможность замены модуля без отключения контроллера Speedtronic позволяет обслуживать GE DS3800DFXA1B1C даже во время работы турбины — это критично для объектов с круглосуточным режимом (например, ТЭЦ, обеспечивающие электроэнергию городу), где простои не допускаются.
- Индивидуальная настройка и защита каналов: Каждый из 16 выходов имеет свою настраиваемую задержку и защиту от перегрузки/короткого замыкания — это позволяет адаптировать GE DS3800DFXA1B1C к разным типам исполнительных механизмов (например, для дросселей скорости — задержка 50 мс, для индикаторов — задержка 0 мс).
- Устойчивость к экстремальным условиям: Работа в диапазоне температур -40 °C до +70 °C и устойчивость к вибрациям (до 5 г в диапазоне 10–2000 Гц) делают GE DS3800DFXA1B1C подходящим для установки в турбинных помещениях, где стандартные модули выходят из строя из-за перегрева или механического износа.
- Детальная диагностика в реальном времени: Модуль автоматически собирает данные о состоянии каждого выхода (ток, температура, наличие ошибок) и передает их в контроллер Speedtronic — операторы могут отслеживать неполадки (например, короткое замыкание в цепи клапана) и устранять их без остановки системы, снижая риск аварий.
Примеры применения в отраслях
GE DS3800DFXA1B1C широко используется в энергетических отраслях для управления turbomachinery:
- Энергетика (газотурбинные электростанции): В системах управления газовыми турбинами GE 7HA — GE DS3800DFXA1B1C отправляет команды 24 В ПС на электромагнитные клапаны топливной системы и приводы дросселей скорости. При превышении скорости турбины на 10 % выше номинальной модуль быстро закрывает топливные клапаны (время реакции ≤1 мс), предотвращая перескок и разрушение ротора.
- Теплоэнергетика (паротурбинные установки): В котло-турбинных блоках ТЭЦ — модуль управляет приводами защитных шторок и индикаторами состояния турбины. При падении уровня масла ниже критического значения GE DS3800DFXA1B1C активирует сигнальную лампу и отправляет команду на остановку турбины, защищая подшипники от износа.
- Нефтегазовая отрасль (компрессорные станции): В установках с газовыми компрессорами — GE DS3800DFXA1B1C управляет электромагнитными замками шкафов управления и приводами сепараторов газа. Устойчивость к вибрациям позволяет модулю работать стабильно при работе компрессора, предотвращая ложные срабатывания замков.
- Атомные электростанции: В системах контроля паровых турбин реакторных установок — модуль управляет приводами клапанов подачи пара и сигнальными маячками аварий. Соответствие стандартам SIL 2 гарантирует, что команды передаются надежно, даже при электромагнитных помехах от реакторного оборудования.
Сравнение с конкурентами
Сравним GE DS3800DFXA1B1C с аналогичными цифровыми выходными модулями для turbomachinery Siemens SM 322 (для DCS PCS 7) и ABB DSU14 (для DCS Symphony Plus):
| Параметр | GE DS3800DFXA1B1C | Siemens SM 322 (6ES7322-1BL00-0AA0) | ABB DSU14 |
|---|---|---|---|
| Количество выходов | 16 (транзисторные) | 8 (транзисторные) | 14 (транзисторные) |
| Максимальный ток на канал (прод.) | 0,5 А | 0,5 А | 0,3 А |
| Время реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| Горячая замена | Да | Нет | Да |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 1, PL c |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Преимущество GE DS3800DFXA1B1C — большее количество выходов, быстрее время реакции, поддержка горячей замены и соответствие более высоким классам безопасности (SIL 2/PL d). Для систем на базе контроллеров GE Speedtronic Mark VI/VIe (газотурбины, паровые турбины) он является предпочтительным выбором, так как обеспечивает оптимальную совместимость и надежность в критических сценариях. Несмотря на то, что ABB DSU14 имеет схожий температурный диапазон, он уступает GE DS3800DFXA1B1C по токовой мощности и безопасности.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип контроллера и количество исполнительных механизмов: Если вы используете контроллеры GE Speedtronic Mark VI/VIe и нужно управлять >8 исполнительными механизмами (клапаны, реле), GE DS3800DFXA1B1C — идеальный выбор. Для систем Siemens PCS 7 лучше выбрать SM 322, а для ABB Symphony Plus — DSU14.
- Проверьте требования к безопасности и времени реакции: Для систем защиты турбин (требуется SIL 2/PL d) или аварийных остановок (время реакции ≤1 мс) GE DS3800DFXA1B1C подходит «из коробки». Для менее критических задач (управление индикаторами) можно выбрать модули с более низкими характеристиками.
- Учтите условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (турбинные помещения) GE DS3800DFXA1B1C гарантирует работоспособность. Для умеренных условий (0 °C–+60 °C) можно выбрать более бюджетные модели Siemens SM 322.
Меры предосторожности
- Монтаж и настройка: Устанавливайте GE DS3800DFXA1B1C только сертифицированными инженерами GE, следуя руководству по эксплуатации (доступно на GE DS3800DFXA1B1C) — не подключайте нагрузки с током >0,5 А (продолжительный) к выходам, это приведет к перегреву транзисторов и повреждению модуля.
- Периодическая диагностика: Ежегодно проверяйте каждый канал с помощью тестового сигнала (24 В ПС, нагрузка 0,1 А) — убедитесь, что модуль корректно передает команды и защищает каналы от перегрузки. При обнаружении неисправностей (например, канал не отвечает) замените модуль вовремя.
- Защита кабелей: Используйте экранированные кабели для подключения исполнительных механизмов к GE DS3800DFXA1B1C — это снижает влияние электромагнитных помех от силовых цепей турбины (≥1000 В АС). Разделяйте сигнальные кабели от силовых на расстоянии не менее 1 метра.
- Электробезопасность: Отключите питание контроллера Speedtronic перед заменой или обслуживанием модуля — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки при работе с GE DS3800DFXA1B1C для защиты от электростатического разряда.
DS3800DFXA1B1C
