Name: GE DS3800DFXA1B1C - XINYEDA
Brand: GE
Price: 5899.00 RUB
Availability: InStock

Описание

Сначала представляю вам модуль цифровых выходов для систем управления турбинами и электрогенераторами — GE DS3800DFXA1B1C; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от GE Power (ныне часть Baker Hughes) относится к серии компонентов для контроллеров GE Speedtronic Mark V (для энергетических агрегатов), предназначенной для передачи дискретных команд на исполнительные устройства (контакторы, электромагнитные клапаны, системы защиты) — используется в теплоэлектростанциях (ТЭС), газотурбинных установках (ГТУ) и атомных электростанциях (АЭС), где надежность выдачи команд критически важна для безопасной и эффективной работы вращательных машин.

Описание продукта

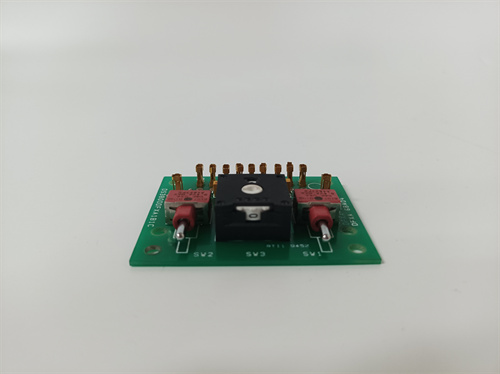

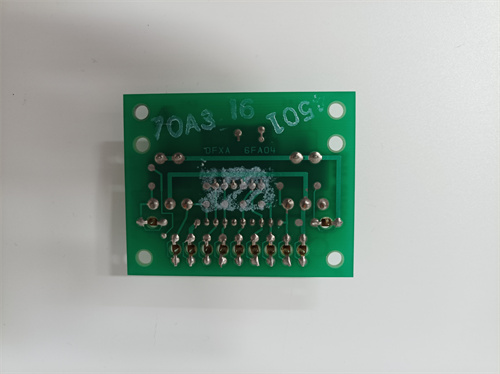

GE DS3800DFXA1B1C — это 8-канальный модуль цифровых выходов (DO) с релейными контактами, разработанный для монтажа в слот контроллера GE Speedtronic Mark V и управления нагрузками до 5 А на канал (250 В AC / 30 В DC). Модуль GE DS3800DFXA1B1C отличается высокой отказоустойчивостью и долговечностью — релейные контакты имеют ресурс работы ≥100 000 циклов (при номинальной нагрузке), что гарантирует стабильную работу в круглосуточном режиме (типично для энергетических объектов). Благодаря модульной конструкции для шасси Mark V GE DS3800DFXA1B1C легко интегрируется в существующие системы и совместим с другими компонентами GE (например, контроллеры GE Speedtronic Mark V, модули цифровых входов GE DS3800DXVA1B1C, операторные панели GE HMI SCADA, системы мониторинга GE Asset Performance Management) — это упрощает сборку комплексных схем управления, где контроллер отправляет команды на включение/отключение оборудования (например, вентиляторов охлаждения или систем аварийного останова).

Особенно важно отметить, что GE DS3800DFXA1B1C оснащен функцией обратной связи (feedback) для каждого канала — дополнительный контакт реле сигнализирует контроллеру о факте выполнения команды, что исключает ситуации, когда команда отправлена, но исполнительное устройство не реагировало (например, при разрыве кабеля к пневматическому клапану). Также GE DS3800DFXA1B1C имеет двустороннюю электрическую изоляцию (250 В AC между каналами и питанием) и защиту от электромагнитных помех класса EN 61000-6-2 — это предотвращает искажение сигналов от соседних устройств (например, трансформаторов или электродвигателей) и защищает модуль от заземляющих токов, сохраняя стабильность работы даже в шумных средах.

Дополнительным преимуществом GE DS3800DFXA1B1C является поддержка режима «аварийного включения» — при возникновении неисправности в одном канале (например, короткое замыкание) остальные каналы продолжают работать, и модуль отправляет сигнал об ошибке в контроллер, позволяя операторам устранить проблему без остановки всего агрегата. Все эти особенности делают GE DS3800DFXA1B1C надежным элементом для систем GE Speedtronic Mark V — он гарантирует точную и своевременную передачу команд, что критично для предотвращения аварий (например, остановка турбины при превышении температуры) и снижения простоев энергетических объектов.

Параметры продукта

Производитель: GE Power (Baker Hughes)
Модель: DS3800DFXA1B1C
Тип модуля: 8-канальный модуль цифровых выходов (DO) для контроллеров GE Speedtronic Mark V
Характеристики каналов:
- Количество каналов: 8 независимых
- Тип контактов: Релейные (нормально открытое — NO, по одному на канал + контакт feedback)
- Максимальная нагрузка на канал:
  - Напряжение: 250 В AC / 30 В DC
  - Ток: 5 А (продолжительный), 10 А (кратковременный, ≤0.5 с)
- Время срабатывания реле: ≤15 мс (закрытие), ≤10 мс (разрыв)
- Ресурс контактов: ≥100 000 циклов (при 250 В AC, 2 А)
Защитные функции:
- Защита от короткого замыкания: Токовое ограничение ≤6 А
- Защита от переvoltaжа: Максимальное входное напряжение 35 В DC / 265 В AC
- Изоляция: Двусторонняя электрическая изоляция 250 В AC (между каналами, каналами и питанием)
- Защита от электромагнитных помех: EN 61000-6-2 (класс промышленной среды)
Электрические параметры:
- Напряжение питания: 5 В DC (от шасси GE Speedtronic Mark V), допустимый диапазон 4.75–5.25 В DC
- Максимальное потребление тока: 200 мА (при срабатывании всех 8 каналов)
Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в контроллер)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), SIL 2 (IEC 61508 для критических функций)
ПО для конфигурации: GE ToolboxST (версии 4.0 и выше), GE Speedtronic Mark V Configuration Software

Преимущества и особенности

Высокая нагрузочная емкость: Возможность управления токами до 5 А позволяет GE DS3800DFXA1B1C работать с крупными исполнительными устройствами — например, контакторами вентиляторов охлаждения турбины (ток 3 А) или электромагнитными клапанами системы подачи пара (ток 2 А), заменяя несколько менее мощных модулей.
Функция feedback для каждого канала: Каждый канал сигнализирует о факте выполнения команды, что помогает быстро выявить неисправности — при разрыве кабеля к аварийному клапану GE DS3800DFXA1B1C сигнализирует об ошибке в контроллер, и оператор останавливает турбин перед возникновением повреждений.
Защита от короткого замыкания и переvoltaжа: Токовое ограничение и защита от переvoltaжа предотвращают повреждение реле и подключенного оборудования — при коротком замыкании в кабеле модуль ограничивает ток до 6 А, сохраняя контакты и избежая пожара.
Легкая интеграция с GE Speedtronic Mark V: Стандартный слот в шасси и автоматическое распознавание через GE ToolboxST упрощают настройку — инженеры конфигурируют параметры каналов (тип нагрузки, задержка) через графический интерфейс, не требуя написания низкоуровневого кода.
Сертификация SIL 2: Соответствие стандарту IEC 61508 SIL 2 позволяет использовать GE DS3800DFXA1B1C в критических системах защиты (например, аварийное останавливание турбины при превышении вибрации), где надежность модуля напрямую влияет на безопасность энергетического объекта.

Случаи применения в отраслях

Энергетика (ТЭС): В теплоэлектростанциях GE DS3800DFXA1B1C управляет контакторами вентиляторов охлаждения турбины и электромагнитными клапанами системы подачи пара. При увеличении температуры турбины до 500 °C контроллер GE Speedtronic Mark V отправляет команду на включение вентилятора — GE DS3800DFXA1B1C активирует контактор (250 В AC, 3 А), а feedback подтверждает включение. При неработе вентилятора модуль сигнализирует об ошибке, и контроллер снижает нагрузку на турбин, предотвращая перегрев.
Газотурбинные установки (ГТУ): В ГТУ GE DS3800DFXA1B1C управляет клапанами подачи газа и системой аварийного останова. При превышении температуры выхлопных газов >650 °C контроллер отправляет команду на закрытие клапана подачи газа — модуль активирует электромагнитный клапан (24 В DC, 2 А), и feedback подтверждает закрытие. При отказе клапана модуль сигнализирует об ошибке, и система активирует аварийное охлаждение.
Атомные электростанции (АЭС): В АЭС GE DS3800DFXA1B1C управляет контакторами системы защиты реактора и индикаторами состояния. Сертификация ATEX Zone 2 гарантирует безопасную работу в зонах с риском взрыва, а двусторонняя изоляция защищает сигналы от заземляющих токов. При появлении аномалии в работе реактора модуль отправляет команду на включение индикатора “авария” (24 В DC, 0.5 А) и активирует контактор системы затопления, предотвращая катастрофу.
Нефтегазовые комплексы: На компрессорных станциях с газотурбинами GE DS3800DFXA1B1C управляет контакторами компрессоров и системой защиты от утечки газа. Модуль работает в условиях высокой влаги (0–50 °C) и устойчив к электромагнитным помехам от компрессоров — при обнаружении утечки газа модуль отправляет команду на остановку компрессора, предотвращая разрыв трубопровода.

Сравнение с конкурентами

Сравним GE DS3800DFXA1B1C с аналогичным модулем цифровых выходов Siemens 6ES7422-1BL00-0AA0 (для контроллеров S7-400):

Параметр	GE DS3800DFXA1B1C	Siemens 6ES7422-1BL00-0AA0
Количество каналов	8	16
Максимальный ток на канал	5 А (продолжительный)	2 А (продолжительный)
Функция feedback	Да (для каждого канала)	Нет (требует дополнительного модуля)
Сертификация SIL	SIL 2	SIL 2 (только с внешней логикой)
Совместимость	GE Speedtronic Mark V	Siemens S7-400/PCS 7
Устойчивость к вибрации	IEC 60068-2-6 (0.15 мм)	IEC 60068-2-6 (0.10 мм)

Как видно из таблицы, GE DS3800DFXA1B1C имеет преимущество в плане более высокой нагрузочной емкости (5 А vs 2 А), встроенной функции feedback и стандартной сертификации SIL 2 — это делает его предпочтительным для систем GE Speedtronic Mark V и критических энергетических приложений (ТЭС, АЭС), где требуется управление крупными нагрузками. Siemens модель подходит для менее нагрузочных задач, но уступает по надежности и адаптации к GE оборудованию.

Меры предосторожности

Установка: Монтируйте GE DS3800DFXA1B1C только в стандартный слот контроллера GE Speedtronic Mark V, следуя руководству GE — неправильное крепление может нарушить контакты с шасси и привести к нестабильной работе. Отключите питание контроллера перед монтажем, чтобы избежать короткого замыкания.
Подключение нагрузок: Используйте кабели с сечением ≥1.0 мм² для токов 2–5 А и ≥0.5 мм² для токов <2 А — слабые кабели перегреваются и могут вызвать короткое замыкание. Для 250 В AC нагрузок убедитесь, что контакты реле соответствуют классу AC-15 (регулировка электромагнитных нагрузок).
Проверка feedback: После монтажа проверьте работу feedback для каждого канала через GE ToolboxST — отправьте команду на включение нагрузки и убедитесь, что сигнал подтверждения поступает в контроллер. Исправьте неисправные каналы (замените реле) перед вводом агрегата в эксплуатацию.
Диагностика: Регулярно проверяйте состояние модуля через GE Speedtronic Mark V Configuration Software — отслеживайте количество срабатываний реле, наличие ошибок короткого замыкания. При появлении рывков в срабатывании или задержек >15 мс замените модуль на оригинальный GE DS3800DFXA1B1C.
Хранение: Перед установкой храните GE DS3800DFXA1B1C в антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C. Не храните модуль вблизи магнитных полей или нагревающихся устройств — это может повредить реле и микросхемы.

DS3800DFXA1B1C
