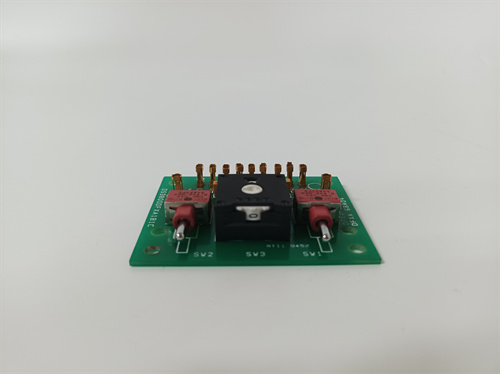

GE DS3800DFXA1B1C

Описание

Общая информация о продукте GE DS3800DFXA1B1C

Технические параметры GE DS3800DFXA1B1C

• Питание: Поддерживает питание от шасси контроллера GE Speedtronic — 5 В DC ±5% (для логики управления) и 24 В DC ±10% (для силовых выходов). Токовое потребление не превышает 0,3 А (при 5 В DC) и 1,2 А (при 24 В DC), что не влияет на общую нагрузку системы.
• Количество и тип выходных каналов:
  • Количество каналов: 8 независимых цифровых выходных канала — каждый канал предназначен для управления отдельным исполнителем (например, один для электромагнитного клапана подачи пара, другой для реле аварийного останова);
  • Тип выхода: Релейный выход (Form C — normally open/normally closed контакты) — обеспечивает изоляцию силовых цепей от логики модуля, безопасно управляет нагрузками с высоким током;
  • Максимальный ток на канал: 5 А RMS (при напряжении 24 В DC) — достаточен для питания большинства турбинных исполнителей (например, электромагнитных клапанов с током потребления ≤ 3 А).
• Характеристики коммутации:
  • Время реакции (включение/отключение реле): ≤ 10 мс — гарантирует быструю передачу команды в критические ситуации (например, аварийное закрытие клапанов при превышении давления);
  • Напряжение на выходе: Поддерживает напряжения 24 В DC, 110 В DC и 230 В AC (настраиваемое через внутренние джамперы) — адаптируется к разным типам силовых цепей турбин.
• Защита и надежность:
  • Комплексная защита:
    • От короткого замыкания: Каждый канал оснащен термистором и предохранителем (0,5 А) — предотвращает перегрев реле при коротком замыкании в силовой цепи;
    • От электромагнитных помех: Встроенный фильтр низких частот (LC-фильтр) с коэффициентом ослабления ≥ 30 дБ (для частот 10 кГц – 100 МГц) — устойчивость к помехам от генераторов и трансформаторов;
    • От перегрева: Автоматическое отключение силовых выходов при температуре корпуса > 75 °C.
• Температурный диапазон: Работает в диапазоне от -10 °C до +65 °C, с допустимым перепадом температуры ≤ 15 °C/час — адаптирован к условиям турбинных холлов (высокая температура, вибрации ≤ 5 Г).
• Механические параметры:
  • Габариты: 140 × 180 × 50 мм (ширина × высота × глубина) — соответствует габаритным требованиям шкафов Speedtronic;
  • Вес: 约 500 г — требует крепления на металлические рамы шкафа;
  • Тип подключения: Разъемное (стандартные разъемы GE AMP) — упрощает монтаж и замену без разводки кабелей.

Преимущества и особенности GE DS3800DFXA1B1C

1. Адаптация к турбинным процессам: GE DS3800DFXA1B1C разработан исключительно для систем GE Speedtronic, что гарантирует идеальную совместимость с алгоритмами управления турбинами (например, регулировка скорости, аварийное останавливание). В отличие от универсальных модулей, он учитывает специфику турбинных процессов (плавное открытие клапанов, синхронизация с генератором), предотвращая нештатные ситуации.
2. Релейные выходы с изоляцией: Релейные контакты Form C обеспечивают электрическую изоляцию между логикой модуля и силовыми цепями, что критически важно для турбин — предотвращает проникновение помех из силовых цепей в контроллер Speedtronic и защищает GE DS3800DFXA1B1C от перепадов напряжения в цепи исполнителя.
3. Высокая отказоустойчивость: Использование высококачественных реле GE proprietary (с сроком службы ≥ 1 млн циклов коммутации) и тестирование на вибрации и перегревы гарантируют MTBF (время между отказами) ≥ 1,5 млн часов. Это снижает частоту замены модуля и простои турбин, особенно актуально для ТЭС с круглосуточным режимом работы.
4. Детальная диагностика в реальном времени: GE DS3800DFXA1B1C имеет встроенные LED-индикаторы статуса для каждого канала (зеленый — выход включен, красный — ошибка канала) и поддерживает протокол диагностики через контроллер Speedtronic. Операторы могут через интерфейс GE Turbine HMI отслеживать состояние каждого выхода (например, срабатывание реле, короткое замыкание), быстро выявляя неполадки.
5. Гибкость в подключении: Поддержка нескольких напряжений (24 В DC, 110 В DC, 230 В AC) через джамперы позволяет GE DS3800DFXA1B1C адаптироваться к разным типам исполнителей в старых и новых турбинных установках — нет необходимости покупать разные модули для разных силовых цепей.

Примеры применения GE DS3800DFXA1B1C

• ТЭС с турбиной GE Frame 9FA: В теплоэлектростанциях GE DS3800DFXA1B1C управляет 8 исполнителями: 4 электромагнитных клапана подачи пара, 2 реле аварийного останова, 1 привод шторки промежуточной ступени и 1 реле синхронизации с генератором. При превышении температуры газов выхлопа на 50 °C контроллер GE DS3800HIAH1A1D отправляет команду на закрытие клапанов, GE DS3800DFXA1B1C передает сигнал за ≤ 10 мс, предотвращая перегрев турбины.
• Промышленная турбинная установка (металлургический завод): В сталелитейных заводах GE DS3800DFXA1B1C управляет реле приводов насосов охлаждения турбины — модуль поддерживает напряжение 110 В DC для силовых цепей насосов. При падении уровня воды в системе охлаждения датчик отправляет сигнал в контроллер, который через GE DS3800DFXA1B1C включает резервный насос, поддерживая стабильное охлаждение.
• ГЭС с гидротурбиной GE: В гидроэлектростанциях GE DS3800DFXA1B1C управляет электромагнитными клапанами регулирования расхода воды — модуль работает с напряжением 24 В DC, обеспечивая плавное открытие/закрытие клапанов в зависимости от уровня воды в водохранилище. Фильтр помех защищает модуль от помехов от генераторов, гарантируя стабильную передачу команд.
• Турбинная установка для нефтепереработки: В нефтегазовых комплексах GE DS3800DFXA1B1C управляет реле запуска и остановки турбины компрессора — при обнаружении утечки газа контроллер через модуль отключает турбинный привод, предотвращая разрыв компрессора. Релейные выходы с изоляцией защищают контроллер от перепадов напряжения в силовой цепи.

  Подробные кейсы применения GE DS3800DFXA1B1C с описанием конкретных проектов можно найти на [ссылке на GE DS3800DFXA1B1C].

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с системой GE Speedtronic: Прежде чем приобрести GE DS3800DFXA1B1C, убедитесь, что он поддерживается вашей версией Speedtronic (Mark IV, Mark V, Mark VI) и моделью турбины (Frame 5/6/9FA). Информация о совместимости доступна в документации на [ссылке на GE DS3800DFXA1B1C] или через техническую поддержку GE Energy.
• Определите параметры силовых цепей: Уточните напряжение (24 В DC/110 В DC/230 В AC) и ток исполнителей — GE DS3800DFXA1B1C с максимальным током 5 А подходит для большинства турбинных компонентов; для нагрузок > 5 А используйте внешние силовые реле (например, GE CR450).
• Приобретайте оригинал: Для гарантии безопасности и надежности покупайте GE DS3800DFXA1B1C только у авторизованных дилеров GE — подделки имеют низкокачественные реле (срок службы ≤ 100 тыс. циклов) и отсутствуют фильтры помех, что может привести к аварии турбины.

Предостережения

• Не используйте модуль вне систем GE Speedtronic: GE DS3800DFXA1B1C разработан исключительно для управления турбинами GE — использование с системами других брендов приведет к несовместимости и повреждению модуля или турбины.
• Настройте джамперы перед подключением: Перед монтажом установите джамперы под требуемое напряжение (24 В DC/110 В DC/230 В AC) — неправильная настройка приведет к выходу реле из строя или короткому замыканию.
• Осуществляйте замену при остановленной турбине: При замене GE DS3800DFXA1B1C обязательно остановите турбину и отключите питание контроллера Speedtronic — это предотвращает неконтролируемое срабатывание исполнителей и травмы персонала.
• Регулярно проверяйте состояние реле: Каждый год проверяйте контакты реле с помощью мультиметра — окисление контактов или увеличение сопротивления > 1 Ом свидетельствует о необходимости замены модуля, чтобы избежать задержки в передаче команд.

DS3800DFXA1B1C
