Описание
Общая информация о продукте

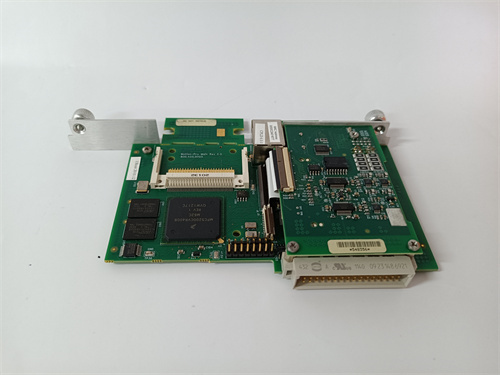

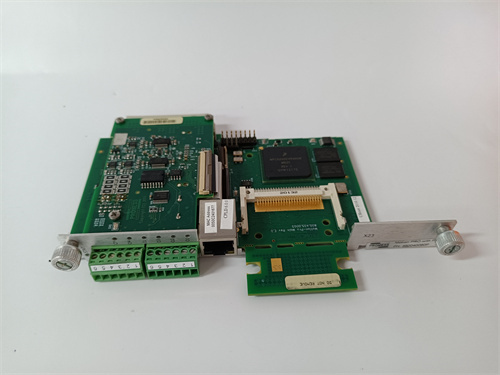

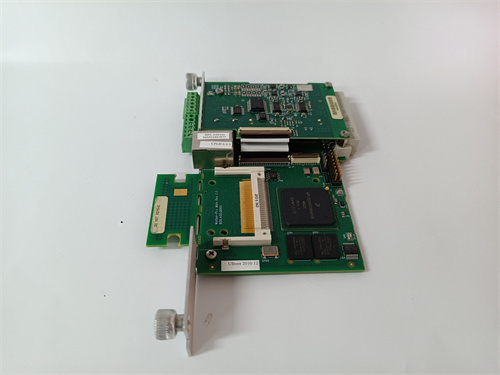

Первым делом рассматриваемый компонент — это промышленный модуль смешанного ввода-вывода от компании GE, конкретно модель DS3800HIOC (ссылка на продукт будет предоставлена позже). GE DS3800HIOC относится к серии универсальных модулей для систем GE Speedtronic, разработанных для обработки как аналоговых, так и дискретных сигналов в критических энергетических установках, где требуется высокая надежность и синхронизация с турбинными контроллерами.
Модуль GE DS3800HIOC сочетает в себе функции аналогового и цифрового ввода-вывода, что делает его ключевым элементом в системах управления турбинами и генераторами. Например, в теплоэлектростанциях GE DS3800HIOC обрабатывает сигналы от датчиков температуры пара (аналоговый ввод) и управляет электромагнитными клапанами (дискретный вывод), обеспечивая точную регулировку работы турбин.
Технические параметры продукта
Компонент GE DS3800HIOC имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Модуль смешанного ввода-вывода для систем GE Speedtronic;
- Количество и тип каналов:
- Аналоговый ввод (AI): 4 канала, поддерживаемые сигналы — 4–20 мА, 0–10 В;
- Аналоговый вывод (AO): 2 канала, сигналы — 4–20 мА, 0–10 В;
- Дискретный ввод (DI): 8 каналов, 24 В DC;
- Дискретный вывод (DO): 8 каналов, 24 В DC, максимальный ток на канал — 1 А;
- Характеристики точности:
- Разрешение аналоговых каналов: 12 бит;
- Погрешность AI/AO: ≤0.2% полного диапазона;
- Время отклика дискретных каналов: ≤1 мс;
- Изоляция: Галваническая между группами каналов (2500 В RMS);
- Электрические характеристики:
- Питание: 24 В DC (от модуля питания GE DS3800HFPB);
- Потребляемая мощность: ≤15 Вт;
- Эксплуатационные условия:
- Корпус: Металлический, класс защиты IP20;
- Размеры: 165 мм × 125 мм × 40 мм (ширина × высота × глубина);
- Рабочая температура: 0 °C – +65 °C;
- Влажность: 5–90% RH (без конденсации);
- Сертификации: CE, UL, IEC 61131-2, ISO 9001.
Преимущества и особенности
GE DS3800HIOC выделяется среди аналогов благодаря следующим преимуществам:
- Универсальность: Совмещение аналоговых и дискретных каналов в одном модуле упрощает интеграцию GE DS3800HIOC в системы с разнообразными сенсорами и исполнительными устройствами, сокращая количество оборудования в шкафу;
- Оптимизация для Speedtronic: Тесная интеграция с контроллерами GE Speedtronic обеспечивает минимальные задержки в передаче данных, что критично для реального времени регулировки турбин;
- Надежность в энергетике: Стойкость к вибрациям и электромагнитным помехам делает GE DS3800HIOC подходящим для работы вблизи турбин и генераторов, где условия эксплуатации отличаются повышенной интенсивностью;
- Гибкая конфигурация: Возможность настройки типа сигналов для аналоговых каналов через программное обеспечение GE позволяет адаптировать модуль под специфику конкретной установки без изменения аппаратуры.
Примеры применения в отраслях
GE DS3800HIOC используется в ключевых секторах:
- Теплоэнергетика: В турбинных установках обрабатывает сигналы от датчиков давления пара (AI) и управляет приводами регулирующих клапанов (AO), а также считывает состояние защитных реле (DI) и отправляет команды на аварийное останов (DO);
- Газовые электростанции: На компрессорных станциях измеряет расход газа (AI) и регулирует скорость компрессоров (AO), одновременно обрабатывая сигналы от датчиков аварий (DI) и управляя сигнальными огнями (DO);
- Когенерация: В котельно-турбинных блоках синхронизирует работу котлов и турбин, обрабатывая температурные сигналы (AI) и управляя системами топливоподачи (AO/DO);
- Металлургия: В электростанциях промышленных комбинатов регулирует нагрузку на генераторы, используя аналоговые сигналы (AO) и контролируя состояние цепи защиты (DI/DO).
Сравнение с конкурентами
Сравнение GE DS3800HIOC с аналоговыми смешанными модулями (Siemens S7-400 SM 335, ABB AC800M CI854A):
| Параметр | GE DS3800HIOC | Siemens S7-400 SM 335 | ABB AC800M CI854A |
|---|---|---|---|
| Комплектация каналов | 4AI, 2AO, 8DI, 8DO | 4AI, 2AO, 0DI, 0DO | 2AI, 2AO, 0DI, 0DO |
| Время отклика DI/DO | ≤1 мс | ≤5 мс | ≤2 мс |
| Совместимость | GE Speedtronic | Siemens S7-400 | ABB AC800M |
GE DS3800HIOC преимуществует по разнообразию каналов и скорости отклика дискретных сигналов, что делает его оптимальным для интегрированных систем на базе GE Speedtronic.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте GE DS3800HIOC для систем GE Speedtronic с смешанными типами сигналов (энергетика, когенерация). Для приложений с преимущественно аналоговыми сигналами рассмотрите модель GE DS3800HIAL;
- Убедитесь, что суммарный ток на дискретных выходах не превышает 8 А (1 А × 8 каналов) — это предотвращает перегрев модуля.
Предостережения
- Регулярно проверяйте изоляционные характеристики GE DS3800HIOC через сервисное ПО GE — снижение уровня изоляции может привести к искажениям сигналов;
- Используйте экранированные кабели для аналоговых каналов — это критично для сохранения точности в условиях сильных электромагнитных помех;
- Монтируйте модульисточников тепла (например, трансформаторов) — при температуре выше 60 °C возможна деградация характеристик аналоговых каналов.
