Описание
Общая информация о продукте

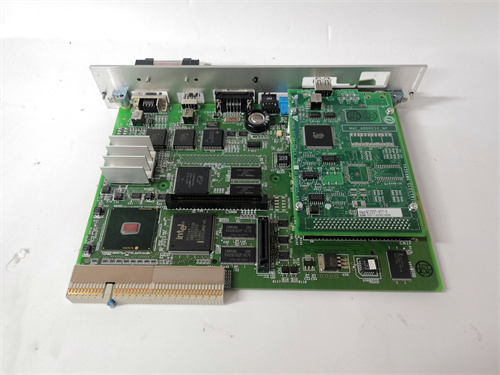

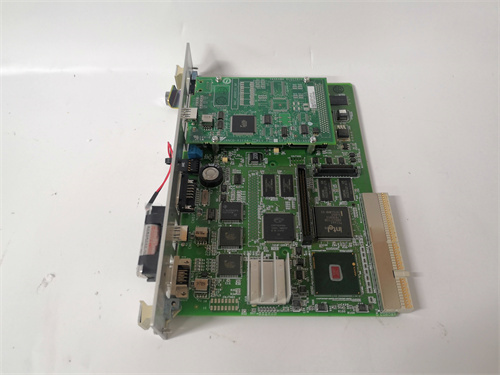

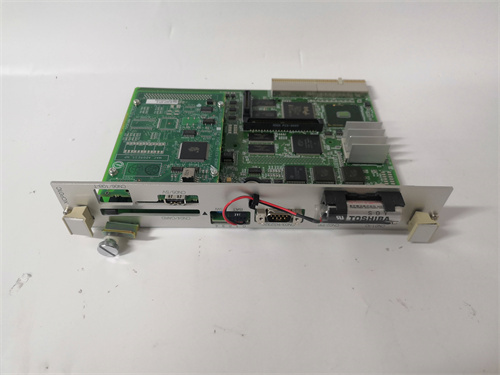

Первым делом рассматриваемый компонент — это промышленный модуль цифрового логического контроллера с повышенной отказоустойчивостью от компании GE, конкретно модель DS3800NFLAIDID (ссылка на продукт будет предоставлена позже). GE DS3800NFLAIDID относится к серии специальных модулей для систем GE Speedtronic, разработанных для обработки дискретных сигналов в критических энергетических установках, где требуется мгновенная реакция на аварийные ситуации.
Модуль GE DS3800NFLAIDID выполняет функции логического управления защитными системами, обрабатывая сигналы от датчиков аварий и отправляя команды на остановку или регулировку оборудования. Например, в турбинных электростанциях GE DS3800NFLAIDID анализирует сигналы от датчиков вибрации и перегрева, мгновенно активируя системы защиты, чтобы предотвратить разрушение турбинных лопастей.
Технические параметры продукта
Компонент GE DS3800NFLAIDID имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Логический контроллер дискретных сигналов для систем GE Speedtronic;
- Количество и тип каналов:
- 32 дискретных входов (DI): 24 В DC, время отклика ≤1 мс;
- 32 дискретных выходов (DO): 24 В DC, максимальный ток на канал — 2 А;
- Функциональные характеристики:
- Максимальное количество логических операций в секунду: 50 000;
- Поддерживаемые функции: Логические комбинации, таймеры с разрешением 1 мс, счетчики 32-битные;
- Время переключения выходов: ≤500 мкс;
- Интерфейсы:
- 2 порт Ethernet (100 Мбит/с) для связи с контроллером GE Speedtronic;
- Поддержка протоколов Modbus TCP/IP и Ethernet/IP;
- Электрические характеристики:
- Питание: 24 В DC (от резервируемого модуля питания GE DS3800HFPB);
- Потребляемая мощность: ≤20 Вт;
- Эксплуатационные условия:
- Корпус: Металлический, класс защиты IP20 с антистатическим покрытием;
- Размеры: 180 мм × 140 мм × 45 мм (ширина × высота × глубина);
- Рабочая температура: -10 °C – +70 °C;
- Влажность: 5–95% RH (без конденсации);
- Сертификации: CE, UL, IEC 61131-3, ISO 9001, IEC 61508 (SIL 2).
Преимущества и особенности
GE DS3800NFLAIDID выделяется среди аналогов благодаря следующим преимуществам:
- Большое количество каналов: 32 входа и 32 выхода позволяют GE DS3800NFLAIDID обрабатывать множество параллельных сигналов, что критично для крупных турбинных установок с множеством защитных датчиков;
- Мгновенная реакция: Время отклика входов ≤1 мс и переключения выходов ≤500 мкс гарантируют быструю реакцию на аварийные ситуации — например, при резком повышении вибрации турбины;
- Надежность в энергетике: Оптимизация для систем GE Speedtronic и сертификация SIL 2 подтверждают соответствие требованиям к безопасности, что важно для объектов, где сбои могут привести к катастрофам;
- Гибкая настройка логики: Возможность программирования через GE Proficy с поддержкой пользовательских сценариев позволяет адаптировать GE DS3800NFLAIDID под специфику каждой турбинной установки, включая уникальные алгоритмы защиты.
Примеры применения в отраслях
GE DS3800NFLAIDID используется в ключевых секторах:
- Теплоэнергетика: В паротурбинных электростанциях обрабатывает сигналы от датчиков давления, температуры и вибрации (DI), отправляя команды на закрытие клапанов или остановку турбины (DO) при превышении критических значений;
- Газовые электростанции: На турбинных блоках управляет системами аварийного останова, обрабатывая сигналы от датчиков срабатывания и активируя защитные механизмы;
- Когенерация: В котельно-турбинных блоках синхронизирует работу защитных систем котлов и турбин, предотвращая перегрев или разгерметизацию;
- Надувная промышленность: На компрессорных станциях обрабатывает сигналы от датчиков давления и температуры, регулируя скорость компрессоров через дискретные выходы.
Сравнение с конкурентами
Сравнение GE DS3800NFLAIDID с аналоговыми логическими модулями (Siemens SIMATIC S7-1500 SM 1223, ABB AC500-CM 32/32):
| Параметр | GE DS3800NFLAIDID | Siemens SIMATIC S7-1500 SM 1223 | ABB AC500-CM 32/32 |
|---|---|---|---|
| Количество DI/DO | 32/32 | 16/16 | 32/32 |
| Время отклика DI | ≤1 мс | ≤3 мс | ≤2 мс |
| SIL сертификация | SIL 2 | SIL 1 | SIL 1 |
GE DS3800NFLAIDID преимуществует по скорости отклика и сертификации SIL 2, что делает его оптимальным для критических энергетических систем на базе GE Speedtronic.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте GE DS3800NFLAIDID для систем GE Speedtronic с 30+ защитными датчиками (турбинные установки, газовые компрессоры). Для меньших систем рассмотрите модель GE DS3800NFLA1A1D с 16/16 каналов;
- Убедитесь, что суммарный ток на дискретных выходах не превышает 64 А (2 А × 32 канала) — это предотвращает перегрев модуля.
Предостережения
- Регулярно проверяйте состояние контактов выходов GE DS3800NFLAIDID — окисление может увеличить время переключения;
- Используйте экранированные кабели для входов — это важно для сохранения скорости отклика в условиях сильных электромагнитных помех;
- Обновляйте логику модуля через GE Proficy при модернизации турбинной установки — несоответствие логики новым параметрам может привести к ложным срабатываниям защит.
DS3800NFLAIDID
