Описание продукта

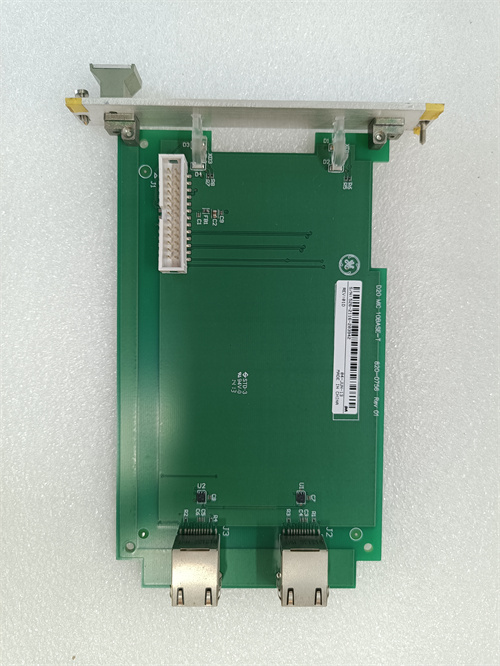

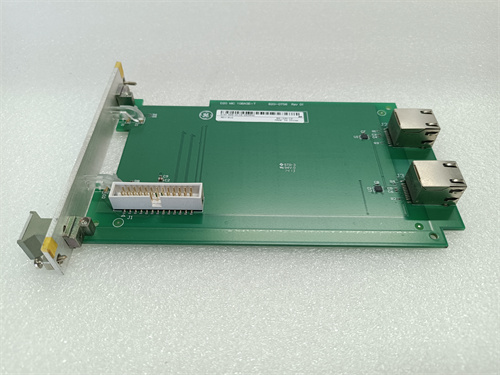

GE EVPBDP0001 EVPBDP032 — это специализированный модуль коммуникации, разработанный для интеграции контроллеров GE PACSystems RX3i в сети Profibus DP (Decentralized Periphery) — одного из самых распространенных протоколов для промышленной автоматизации. Основная задача GE EVPBDP0001 EVPBDP032 — выступать в роли «мастера» (главного устройства) на шине Profibus DP, координировать обмен данными с подчиненными устройствами (слайвами) в режиме реального времени и обеспечивать целостность передачи информации, даже при высокой нагрузке на сеть (например, при обмене данными с сотнями модулей I/O или драйверов серводвигателей).
Благодаря поддержке протокола Profibus DP V1, GE EVPBDP0001 EVPBDP032 не только передает контрольные сигналы (команды на драйверы, данные от датчиков), но и предоставляет расширенные функции диагностики: например, мониторинг состояния каждого подчиненного устройства, выявление неисправностей в сети (обрыв кабеля, ошибку адресации слайва, снижение уровня сигнала) и отправка детализированных уведомлений в контроллер PACSystems RX3i. Это позволяет операторам своевременно устранять сбои, предотвращая остановку всего производственного процесса.
Особенно важна роль GE EVPBDP0001 EVPBDP032 в системах с распределенной архитектурой — например, на крупных автомобильных заводах, нефтеперерабатывающих комплексах или пищевых производствах, где модули I/O и исполнительные механизмы размещены на значительном расстоянии от центрального контроллера. GE EVPBDP0001 EVPBDP032 поддерживает максимальную длину сети Profibus DP до 1200 м (при скорости передачи 9.6 кбит/с) и подключение до 127 подчиненных устройств, что делает его подходящим для масштабируемых систем.
Каждый GE EVPBDP0001 EVPBDP032 проходит строгие тесты на электромагнитную совместимость (EMC), термостойкость и механическую прочность, соответствуюя стандартам IEC 61131-2 и GE. Дополнительным преимуществом GE EVPBDP0001 EVPBDP032 является простота интеграции в систему PACSystems RX3i: модуль монтируется в шасси контроллера через стандартный слот, настраивается через программное обеспечение GE Proficy Machine Edition, и не требует сложных адаптеров или дополнительного программирования драйверов.
Технические параметры
- Тип модуля: Интерфейсный модуль Profibus DP для GE PACSystems RX3i
- Роль в сети Profibus DP: Мастер (главное устройство)
- Поддерживаемые версии протокола: Profibus DP V1 (включая расширенные диагностические функции)
- Характеристики коммуникации:
- Скорость передачи данных: 9.6 кбит/с – 12 Мбит/с (настраиваемая в шагах)
- Максимальное количество подчиненных устройств (слаймов): 127
- Максимальная длина сети (без репеаторов): 1200 м (при 9.6 кбит/с), 100 м (при 12 Мбит/с)
- Тип кабеля: Profibus DP-кабель (двухпроводный, экранированный, характеристическое сопротивление 100 Ом ±20%)
- Интерфейсы:
- 1 порт Profibus DP (RS-485, half-duplex) с настраиваемым терминатором 150 Ом
- Подключение к шасси PACSystems RX3i через внутреннюю шину контроллера
- Рабочие условия:
- Температура: 0 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шкафу контроллера PACSystems RX3i)
- Устойчивость к EMC: Соответствует EN 61000-6-2 (промышленные среды)
- Питание: Питается от шасси PACSystems RX3i (5 В DC, текущий расход ≤ 150 мА)
- Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX Zone 2
- Совместимость: Контроллеры GE PACSystems RX3i, модули I/O Profibus DP (GE, Siemens, Schneider), драйверы с поддержкой Profibus DP, программное обеспечение GE Proficy Machine Edition.
Преимущества и особенности
- Режим реального времени: Поддержка скорости передачи до 12 Мбит/с и протокола Profibus DP V1 делает GE EVPBDP0001 EVPBDP032 подходящим для систем с высокими требованиями к временной синхронности — например, робототехника с несколькими осями, автоматизированные линии сборки с быстродействующими механизмами.
- Расширенная диагностика: Модуль собирает данные о состоянии сети (уровень сигнала, количество ошибок передачи, состояние слаймов) и передает их в контроллер PACSystems RX3i, позволяя операторам быстро выявлять неисправности (например, обрыв кабеля или неисправный модуль I/O) и устранять их без длительных остановок.
- Масштабируемость: Возможность подключения до 127 подчиненных устройств и поддержка длинных линий связи (до 1200 м) позволяет использовать GE EVPBDP0001 EVPBDP032 в системах любого масштаба — от небольших цехов до крупных промышленных комплексов.
- Легкая интеграция с GE экосистемой: Модуль полностью совместим с контроллерами PACSystems RX3i и ПО Proficy Machine Edition, что упрощает настройку сети, обновление конфигурации и мониторинг, не требуя глубоких знаний в специфике Profibus DP.
- Высокая надежность: Работа в диапазоне температур 0 °C до +60 °C, защита от EMC и сертификация ATEX Zone 2 делают GE EVPBDP0001 EVPBDP032 подходящим для эксплуатации в тяжелых и опасных промышленных условиях (например, нефтегазовые объекты, химические заводы).
Примеры применения в отраслях
- Автомобильное производство: На линиях сборки автомобилей GE EVPBDP0001 EVPBDP032 управляет сетью Profibus DP, которая объединяет модули I/O (контроль положения деталей, наличие крепежных элементов), драйверы роботов-манипуляторов (движение руки робота для сварки или монтажа) и панели оператора (отображение состояния линии). Высокая скорость передачи (12 Мбит/с) гарантирует синхронность работы всех устройств, сокращая время сборки одной машины.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов GE EVPBDP0001 EVPBDP032 подключает контроллер PACSystems RX3i к распределенным модулям I/O (мониторинг температуры и давления газа) и драйверам насосов (регуляция скорости подачи газа). Сертификация ATEX Zone 2 гарантирует безопасную работу в условиях возможного присутствия легковоспламеняемых газов.
- Пищевая промышленность: В линиях упаковки молока или мяса GE EVPBDP0001 EVPBDP032 координирует обмен данными между контроллером и модулями I/O (контроль уровня продукта в резервуарах, температуры пастеризации) и драйверами конвейеров (регуляция скорости транспортировки). Защита от EMC предотвращает сбои от помех от промышленных микроволн или электродвигателей.
- Энергетика (ТЭС): В теплоэлектростанциях GE EVPBDP0001 EVPBDP032 обеспечивает связь между контроллером PACSystems RX3i и модулями управления котлами (мониторинг уровня воды, температуры пара) и турбинами (регуляция скорости вращения). Расширенная диагностика помогает выявлять аномалии в работе модулей (например, снижение точности датчика давления) до возникновения аварии.
Сравнение с конкурентами
Сравним GE EVPBDP0001 EVPBDP032 с аналогичными модулями Profibus DP — Siemens S7-1500 CM 1542-5 (Profibus DP) и Allen-Bradley 1756-DNB (DeviceNet/Profibus DP):
| Параметр | GE EVPBDP0001 EVPBDP032 | Siemens S7-1500 CM 1542-5 | Allen-Bradley 1756-DNB |
|---|---|---|---|
| Роль в сети Profibus DP | Мастер | Мастер/Слей | Мастер |
| Максимальная скорость | 12 Мбит/с | 12 Мбит/с | 12 Мбит/с |
| Максимальное количество слаймов | 127 | 127 | 63 |
| Совместимость с контроллерами | GE PACSystems RX3i | Siemens S7-1500 | Allen-Bradley ControlLogix |
| Рабочая температура | 0 °C до +60 °C | 0 °C до +60 °C | 0 °C до +60 °C |
| Сертификация ATEX | Да (Zone 2) | Нет | Нет |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество GE EVPBDP0001 EVPBDP032 — это возможность подключения более большого количества подчиненных устройств (127 против 63 у Allen-Bradley 1756-DNB) и сертификация ATEX Zone 2, что делает его универсальнее для крупных и опасных производств. Кроме того, он более доступен по цене, чем аналоги Siemens и Allen-Bradley, при сохранении ключевых технических характеристик (скорость, надежность).
Рекомендации по выбору
- Выбирайте GE EVPBDP0001 EVPBDP032, если используете контроллер GE PACSystems RX3i и нуждаетесь в интеграции с периферией через Profibus DP — модуль гарантирует идеальную совместимость и стабильную передачу данных в режиме реального времени.
- Остановитесь на GE EVPBDP0001 EVPBDP032, если ваша система требует подключения >63 подчиненных устройств (например, крупные линии с множеством модулей I/O и драйверов) — его ёмкость (127 слей) покрывает такие требования, без необходимости дополнительных модулей.
- Учтите условия эксплуатации: в опасных зонах ATEX Zone 2 (нефтегаз, химия) GE EVPBDP0001 EVPBDP032 является единственным合规ным решением среди сравниваемых модулей, что критично для безопасности.
- Для экономии бюджета: GE EVPBDP0001 EVPBDP032 предлагает лучшее соотношение цена/качество, чем аналоги от Siemens и Allen-Bradley, без потери производительности или надежности.
Меры предосторожности
- Подключение кабеля: Используйте только сертифицированный Profibus DP-кабель (экранированный, двухпроводный) и соблюдайте полярность контактов — неправильное подключение приведет к искажению сигнала и потере связи с слаймами.
- Терминатор: При монтаже GE EVPBDP0001 EVPBDP032 в качестве крайнего устройства в сети Profibus DP включите встроенный терминатор 150 Ом — отсутствие терминатора увеличивает уровень помех и снижает стабильность передачи данных.
- Адресация слаймов: Убедитесь, что все подчиненные устройства на шине имеют уникальные адреса (0–126) — дублирование адресов вызовет конфликт в сети и остановку обмена данными.
- Обновление прошивки: Регулярно обновляйте прошивку GE EVPBDP0001 EVPBDP032 через GE Proficy Machine Edition — обновления исправляют ошибки протокола и улучшают совместимость с новыми моделями слаймов.
- Диагностика: Регулярно проверяйте состояние сети через интерфейс контроллера PACSystems RX3i — аномалии (низкий уровень сигнала, частые ошибки CRC) могут указывать на повреждение кабеля или неисправность слайма, которую нужно устранить в срок.
