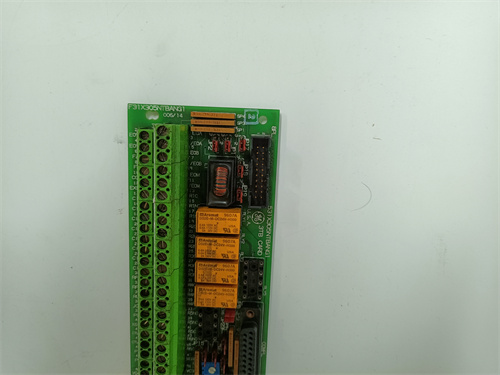

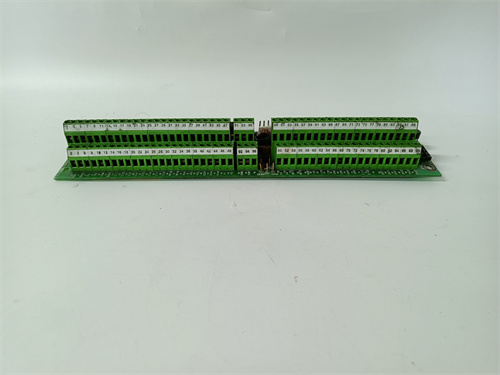

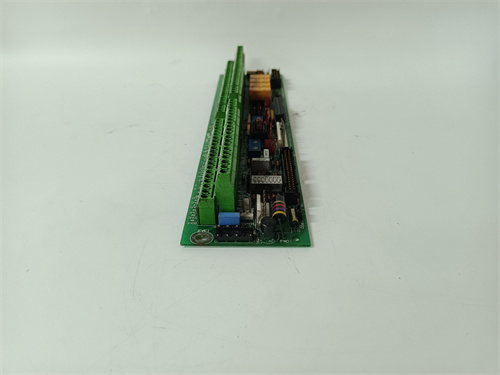

GE 531X305NTBANG1

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры выходных каналов:
  • Количество каналов: 16 независимых цифровых выходов (каждой канал работает автономно, без влияния на другие);
  • Тип выхода: Тиристорный (SCR) или релейный (в зависимости от модификации) — для управления AC/DC нагрузками:
    • Релейные выходы: Поддерживают напряжение 24 В DC / 120 В AC / 240 В AC, максимальный ток per канал — 2 А;
    • Тиристорные выходы: Поддерживают напряжение 120 В AC / 240 В AC, максимальный ток per канал — 1 А;
  • Нагрузочная способность: Суммарный максимальный ток всех каналов — 10 А (для релейной модификации) / 6 А (для тиристорной);
  • Время реакции: ≤10 мс (включение/отключение выхода) — достаточное для большинства промышленных процессов (управление конвейерами, клапанами).
• Параметры защиты и изоляции:
  • Опτροизоляция: Между входом (сигналы от контроллера) и выходом (силовые цепли) — напряжение изоляции 2500 В AC (на 1 минуту), предотвращает попадание перепадов напряжения в контроллер;
  • Защитные функции per канал:
    • От короткого замыкания: Автоматическая защита — при замыкании выхода на землю модуль ограничивает ток или отключает канал (в зависимости от типа выхода);
    • От перегрузки: При превышении тока на 120% номинала — сигнал ошибки и блокировка канала до устранения неисправности;
    • От перегрева: Встроенный температурный сенсор — при превышении температуры корпуса 70 °C — снижение нагрузки или отключение модуля.
• Параметры интерфейса и диагностики:
  • Интерфейс с контроллером: Совместим с шиной Series 90-30 (Backplane Bus, 16-бит, 1 Мбит/с) — передача команд от контроллера и данных о состоянии выходов;
  • Диагностика: Для каждого канала — отслеживание статуса (включен/отключен), наличия перегрузки или короткого замыкания — данные передаются в контроллер для отображения в HMI;
  • Сигнализация ошибок: Глобальный индикатор ошибки (LED) на корпусе — горит при критических сбоях (например, перегрев, неисправность шасси).
• Эксплуатационные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (без снижения нагрузочной способности);
  • Устойчивость к влажности: До 95% относительной влажности (без конденсации) в диапазоне 0–40 °C;
  • Устойчивость к вибрации: 5–500 Гц, ускорение 50 м/с² (по стандарту IEC 60068-2-6);
  • Питание: От шасси Series 90-30, напряжение 5 В DC ±5%, максимальный ток потребления 200 мA (без учета нагрузки на выходы);
  • Тип монтажа: Встраивание в шасси Series 90-30 (стандартный слот для модулей I/O).

Преимущества и особенности

1. Много канальность и высокая нагрузочная способность: 16 каналов и суммарный ток до 10 А (релейная модификация) позволяют GE 531X305NTBANG1 управлять большим количеством исполнителей — например, на пищевом заводе он может контролировать 16 клапанов подачи сырья и 4 привода конвейеров одновременно. В отличие от модулей с 8 каналами (например, GE 531X304NTBAHG1), он не требует дополнительных модулей, снижая стоимость системы.
2. Многоуровневая защита и опτροизоляция: Опτροизоляция 2500 В AC и защита от короткого замыкания/перегрузки делают GE 531X305NTBANG1 безопасным для контроллера Series 90-30 — например, при коротком замыкании в кабеле к приводу модуль не позволяет высокому току попасть в шасси, предотвращая повреждение контроллера. Это критично для систем, где ремонт контроллера стоит десятков тысяч долларов.
3. Универсальность по типу нагрузок: Поддержка как DC (24 В), так и AC (120/240 В) нагрузок делает GE 531X305NTBANG1 универсальным — можно управлять реле (DC), контакторами (AC) и приводами (DC/AC) без замены модуля. Релейные и тиристорные модификации также позволяют адаптировать модуль к конкретным задачам: релейные для переменной нагрузки, тиристорные для плавного включения (например, нагреватели).
4. Продвинутая диагностика и интеграция: Диагностика per канала позволяет быстро выявить неисправность (например, какой канал перегружен) и устранить её, не останавливая всю линию. Легкая интеграция с Series 90-30 и совместимость с HMI-системами (например, GE Proficy HMI) также упрощают мониторинг статуса выходов — операторы могут видеть состояние каждого исполнителя на экране, не проверяя оборудование на месте.

Примеры применения в отраслях

• Автомобилестроение (линия сборки двигателей): На заводе GE 531X305NTBANG1 управляет 12 приводами роботов и 4 клапанами подачи компонентов:
  • Релейные выходы модуля подключены к приводам роботов (24 В DC, 1,5 А per привод) и клапанам (24 В DC, 0,5 А per клапан);
  • При перегрузке одного из роботов (ток >2 А) GE 531X305NTBANG1 блокирует соответствующий канал, отправляет сигнал ошибки в контроллер — контроллер останавливает робота, предотвращая повреждение механизма;
  • Статус всех выходов отображается в Proficy HMI — операторы могут быстро определить, какой робот выходит из строя.
• Энергетика (система управления насосами на ТЭЦ): На ТЭЦ GE 531X305NTBANG1 управляет 8 насосов охлаждения (AC 240 В, 1,8 А per насос):
  • Тиристорные выходы модуля обеспечивают плавное включение насосов, предотвращая гидравлические удары в трубопроводах;
  • При коротком замыкании в обмотке насоса 3 модуль ограничивает ток до 1,2 А, блокирует канал и отправляет алерт в SCADA — технический персонал заменяет насос за 30 минут, не останавливая систему охлаждения.
• Металлургия (производство стального листа): На прокатном заводе GE 531X305NTBANG1 управляет 10 приводами рольков (AC 120 В, 1,2 А per привод) и 6 клапанов подачи воды (DC 24 В, 0,8 А per клапан):
  • Модуль поддерживает суммарный ток 9,2 А (10 приводов ×1,2 А + 6 клапанов ×0,8 А = 16,8 А — используем релейную модификацию с суммарным током 10 А, поэтому распределены по 2 модуля GE 531X305NTBANG1);
  • При перегреве одного модуля (температура >70 °C) индикатор OVERHEAT горит, и модуль автоматически снижает нагрузку на 20% — температура возвращается к норме за 5 минут, не прерывая прокат.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите тип нагрузки и количество исполнителей: Если вам нужно управлять >8 AC/DC исполнителями (например, контакторами, насосами) с током до 2 А per канал, GE 531X305NTBANG1 — идеальный выбор. Для DC-нагрузок с током ≤0,5 А можно рассмотреть Siemens SM 1222 DO (более бюджетный).
  2. Проверьте требования к изоляции: При работе в средах с высокими помехами (например, металлургические заводы) опτροизоляция 2500 В AC GE 531X305NTBANG1 лучше, чем у конкурентов — это снижает риск сбоев контроллера.
  3. Для получения информации о модификациях (релейные/тиристорные), списке совместимых исполнителей или сертификациях обратитесь к ссылке: [ссылка на продукт GE 531X305NTBANG1].
• Предостережения:
  1. Не превышайте суммарный ток: Суммарный ток всех каналов не должен превышать 10 А (релейная) / 6 А (тиристорная) — перегрузка приведет к перегреву и выходу модуля из строя. Рассчитайте общую нагрузку перед подключением (например, 10 приводов по 1 А = 10 А — используйте релейную модификацию).
  2. Корректно подключите питание к выходам: Для AC-нагрузок используйте фазу и нейтраль, для DC — положительный и отрицательный выводы — неправильное подключение приведет к короткому замыканию и повреждению канала GE 531X305NTBANG1.
  3. Регулярно проверяйте индикаторы: При горитении индикатора FAULT или OVERHEAT остановите работу модуля и устраните причину (перегрузка, замыкание, отсутствие вентиляции) — работа с неисправным модулем может привести к повреждению исполнителей.

531Ｘ305NTBANG1
