Описание

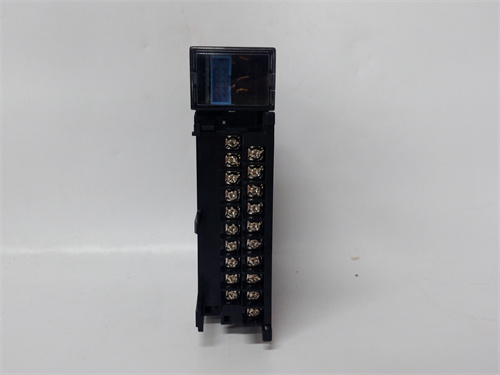

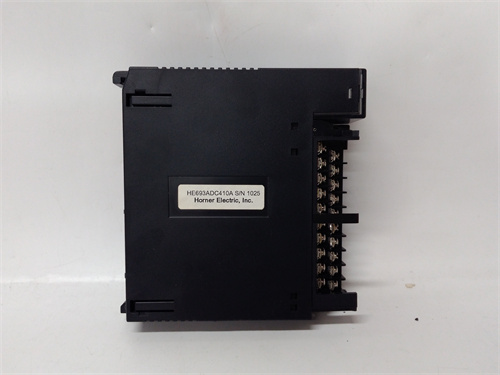

GE HE693ADC409 – Универсальный аналоговый модуль ввода/вывода для PLC GE Fanuc Series 90-30
Ссылка на продукт: GE HE693ADC409
GE HE693ADC409 представляет собой универсальный аналоговый модуль ввода/вывода из серии PLC GE Fanuc Series 90-30, разработанный для точной обработки аналоговых сигналов в широком спектре промышленных приложений (автоматизация производственных линий, энергетические системы, нефтегазовые установки, системы управления температурой и давлением). Модуль HE693ADC409 от GE сочетает в себе компактность, высокую измерительную точность и простоту интеграции с системами Series 90-30, обеспечивая надежный обмен данными между сенсорами и центральным процессором PLC. Благодаря сертификации по стандартам ISO 9001, UL 508 и CE, GE HE693ADC409 соответствует строгим требованиям к качеству, электромагнитной совместимости и безопасности, подтверждая свою пригодность для использования в промышленных автоматизациях различных масштабов.
Описание продукта
GE HE693ADC409 – это компактный аналоговый модуль I/O, предназначенный для интеграции в контроллерные системы PLC GE Fanuc Series 90-30 (одна из самых распространенных платформ автоматизации в средних и малых промышленных объектах). Продукт выполнен в прочной пластиковой корпусе с степенью защиты IP20, оптимизированном для монтажа на стандартную шину Series 90-30 (ширина 1 слот, совместимо с шасси Series 90-30). Модуль оснащен 4 аналоговыми входами (конфигурируемыми под сигналы 4-20 мА, 0-10 В ДС) и 4 аналоговыми выходами (4-20 мА, 0-10 В ДС), с разрешением 12 бит, что обеспечивает точную обработку сигналов от аналоговых сенсоров (температуры, давления, уровня) и управление исполнительными механизмами (клапанами, насосами, дроссельными вентилями). GE HE693ADC409 поддерживает быструю коммуникацию с центральным процессором Series 90-30 через внутреннюю шину PLC, обеспечивая передачу данных с задержкой ≤ 1 мс и синхронизацию с другими модулями системы (цифровыми, специализированными). Модуль включает встроенную защиту от электростатического разряда (ESD класс 3) и перенапряжения (до 30 В ДС), а также систему самодиагностики, которая контролирует состояние каналов, обнаруживает обрывы цепи или короткие замыкания и передает сигналы тревоги на процессор PLC. HE693ADC409 от GE имеет компактные размеры и низкое энергопотребление, что делает его идеальным для установки в контроллерные панели с ограниченным пространством. Благодаря длительному сроку службы (MTBF ≥ 300 000 часов) и простоте конфигурации через программное обеспечение GE Fanuc Logicmaster 90-30 или VersaPro, GE HE693ADC409 становится универсальным решением для автоматизации средних производственных процессов.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | GE |
| Модель | HE693ADC409 |
| Тип | Универсальный аналоговый модуль I/O для PLC GE Fanuc Series 90-30 |
| Аналоговые входы | 4 канала, конфигурируемые: 4-20 мА (ток), 0-10 В ДС (напряжение), разрешение 12 бит |
| Аналоговые выходы | 4 канала, конфигурируемые: 4-20 мА (ток), 0-10 В ДС (напряжение), разрешение 12 бит |
| Погрешность измерения | ±0.1% FS (в диапазоне 0 °C до +60 °C) |
| Интерфейс связи | Внутренняя шина PLC GE Fanuc Series 90-30 |
| Степень защиты (IP) | IP20 |
| Тип монтажа | На шину Series 90-30 (1 слот) |
| Размеры (Ш × Г × В) | 35 × 110 × 120 мм |
| Вес | 0.4 кг |
| Рабочая температура | 0 °C до +60 °C |
| Хранительная температура | -40 °C до +85 °C |
| Защита от ESD | Класс 3 (±8 кВ контактный, ±15 кВ воздушный) |
| Питание | От шины PLC Series 90-30 (5 В ДС, 24 В ДС), потребление ≤ 3 Вт |
| Совместимое оборудование | PLC GE Fanuc Series 90-30 (CPU 311, 313, 315), аналоговые сенсоры, исполнительные механизмы, SCADA-системы |
| Сертификации | ISO 9001, UL 508, CE, RoHS |
Преимущества и особенности
- Универсальность конфигурации: GE HE693ADC409 с конфигурируемыми входами/выходами (ток/напряжение) подходит для подключения различных аналоговых сенсоров и исполнительных механизмов, повышая гибкость системы автоматизации.
- Компактность и низкое энергопотребление: Малые размеры и минимальное потребление энергии позволяют монтировать модуль в панели с ограниченным пространством, оптимизируя использование ресурсов.
- Легкая интеграция с Series 90-30: Полная совместимость с платформой GE Fanuc Series 90-30 обеспечивает плагинтеграцию, быструю коммуникацию и простоту конфигурации через стандартное ПО.
- Точность и стабильность: Погрешность ±0.1% FS и разрешение 12 бит гарантируют надежную обработку сигналов, критических для стабильности производственных процессов.
- Надежность и длительный срок службы: Защита от ESD и перенапряжения, а также MTBF ≥ 300 000 часов обеспечивают долговечность и минимальное время простоя.
- Простота обслуживания: Система самодиагностики и интуитивно понятная конфигурация упрощают монтаж, запуск и техническое обслуживание модуля.
Прикладные области и кейсы
GE HE693ADC409 широко используется в средних промышленных объектах для автоматизации аналоговых процессов:
- Пищевая промышленность: Контроль температуры и уровня в цехах производства. Кейс: Завод по производству консервов в Москва внедрил GE HE693ADC409 в систему PLC GE Fanuc Series 90-30 для управления линиями стерилизации – модуль обрабатывал сигналы от 4 сенсоров температуры (0-10 В ДС) и управлял 4 дроссельными вентилями (4-20 мА), обеспечивая поддержание температуры стерилизации в диапазоне 121-123 °C с погрешностью ±0.5 °C; это позволило улучшить качество продукции и снизить расход энергии.
- Машиностроение: Автоматизация станков с ЧПУ. Кейс: Завод станков в Санкт-Петербурге использовал GE HE693ADC409 для управления подачей охлаждающей жидкости и скоростью вращения шпинделя станка с ЧПУ – аналоговые входы модуля принимали сигналы от сенсоров давления (4-20 мА), а выходы управляли насосами и дросселями; точная регулировка параметров повысила производительность станка на 15% и продлила срок службы инструмента.
- Энергетика: Управление вспомогательными системами малых ТЭС. Кейс: Малая теплоэлектростанция в Казани встроила GE HE693ADC409 в систему PLC Series 90-30 для контроля уровня топлива в резервуарах и давления в системе нагрева – модуль подключился к 4 сенсорам уровня (0-10 В ДС) и управлял 4 клапанами подачи топлива (4-20 мА); стабильная работа модуля обеспечила непрерывную подачу тепла и электроэнергии для жилых районов.
- Химическая промышленность: Контроль концентрации растворов в лабораторных установках. Кейс: НИИ по разработке химических препаратов в Новосибирске внедрил GE HE693ADC409 для автоматизации лабораторных реакторов – модуль обрабатывал сигналы от сенсоров концентрации (4-20 мА) и управлял дозирующими насосами (0-10 В ДС), обеспечивая точное приготовление растворов с погрешностью ±0.1%; это сокращило время экспериментов и повысило достоверность результатов.
Сравнение с конкурентами
| Параметр | GE HE693ADC409 | Конкурент 1 (Siemens S7-200 EM 235) | Конкурент 2 (Rockwell MicroLogix 1762-IF4) |
|---|---|---|---|
| Тип продукта | Аналоговый модуль I/O для Series 90-30 | Аналоговый модуль I/O для S7-200 | Аналоговый модуль ввода для MicroLogix |
| Входы/выходы | 4/4 (конфигурируемые) | 4/1 (фиксированные) | 4/0 (отдельный модуль для выходов) |
| Разрешение | 12 бит | 12 бит | 10 бит |
| Совместимость с системами | Оптимизирована для Series 90-30 | Универсальная для S7-200 | Универсальная для MicroLogix |
| Погрешность | ±0.1% FS | ±0.2% FS | ±0.3% FS |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества GE HE693ADC409 перед конкурентами: равное количество входов и выходов (4/4) с конфигурируемыми типами сигналов, более высокая точность (±0.1% FS), специфическая оптимизация для PLC GE Fanuc Series 90-30 и длительная гарантия. В отличие от универсальных модулей, GE HE693ADC409 обеспечивает безупречную интеграцию с экосистемой Series 90-30, упрощая проектирование и эксплуатацию автоматизированных систем.
Советы по выбору и предостережения
- Советы по выбору:
- Уточните совместимость с PLC Series 90-30 – GE HE693ADC409 предназначен для использования с процессорами Series 90-30 (CPU 311 и выше), поэтому убедитесь в соответствии вашего оборудования.
- Определите тип сигналов – модуль поддерживает 4-20 мА и 0-10 В ДС; убедитесь, что это соответствует требованиям ваших сенсоров и исполнительных механизмов.
- Оцените количество каналов – для небольших и средних систем (до 4 сенсоров и 4 исполнительных механизмов) модуль полностью покрывает потребности; для расширенных систем используйте несколько модулей.
- Проверьте подлинность продукта – покупайте модуль только у официальных дилеров GE, чтобы гарантировать качество, совместимость и доступ к сервисной поддержке.
- Предостережения:
- Соблюдайте правила электро безопасности – монтаж, подключение и обслуживание выполняйте только квалифицированным персоналом при полностью отключенном напряжении; используйте средства индивидуальной защиты (перчатки, очки).
- Не превышайте номинальные параметры сигналов – ток на входы/выходы не должен превышать 20 мА, а напряжение – 10 В ДС, чтобы избежать повреждения каналов.
- Конфигурируйте модуль через официальное ПО – используйте Logicmaster 90-30 или VersaPro для настройки каналов, чтобы избежать несовместимости и ошибок работы.
- Предусмотрите правильное охлаждение – монтируйте модуль в панели с достаточной вентиляцией, избегайте контакта с нагретыми компонентами (рабочая температура корпуса не должна превышать 60 °C).
- Регулярно проверяйте состояние каналов – используйте встроенную самодиагностику для мониторинга исправности цепи сигналов и своевременного устранения неисправностей.
