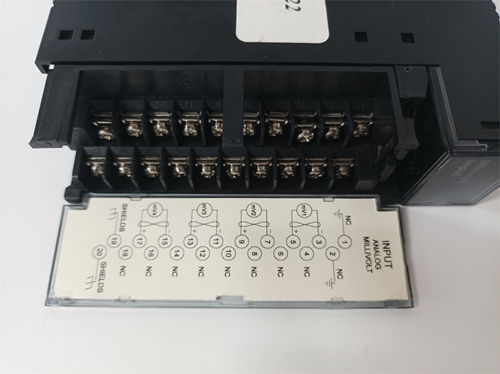

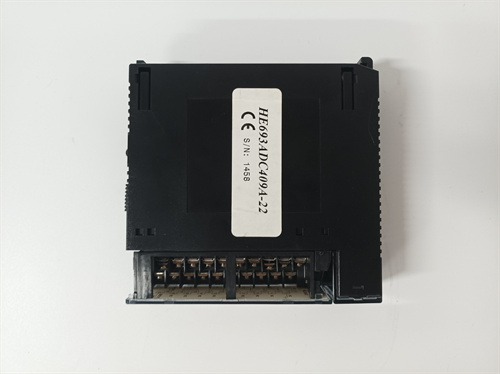

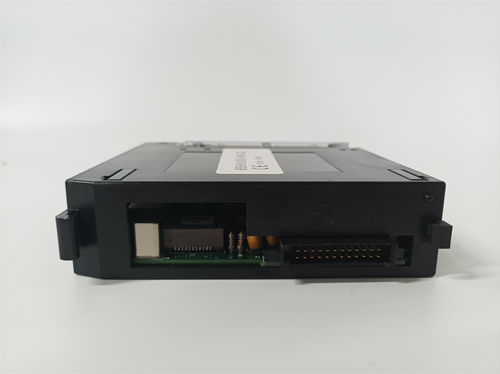

GE HE693ADC409A-22
Описание продукта
GE HE693ADC409A-22 является высокоточным модулем аналоговых входов, разработанным компанией GE Fanuc (ныне часть Rockwell Automation) для интеграции в контроллерные системы GE Fanuc Series 90-30 – широко используемые в машиностроении, энергетике и промышленной автоматизации. Этот модуль GE HE693ADC409A-22 специализируется на сборе и преобразовании аналоговых сигналов от датчиков (температуры, давления, веса, положения) в цифровые данные, которые передаются в PLC Series 90-30 для дальнейшего обработки и управления процессами [ссылка на продукт]. Благодаря стандартному дизайну для Series 90-30 и поддержке индустриальных сигналов GE HE693ADC409A-22 легко монтируется в шасси контроллеров, поддерживает горячее заменение и обеспечивает стабильную работу даже в условиях высоких электромагнитных помех. В составе производственных линий,micromachines и систем мониторинга GE HE693ADC409A-22 демонстрирует высокую надежность и точность, подтверждая опыт GE в разработке компонентов для критических автоматизированных процессов [ссылка на продукт]. Особенно ценен GE HE693ADC409A-22 в энергетике, машиностроении и нефтегазовой сфере – где требуется точное измерение аналоговых параметров для эффективного управления и защиты оборудования.
Технические параметры
- Тип модуля: аналоговый модуль входов для контроллеров GE Fanuc Series 90-30
- Количество каналов: 8 независимых аналоговых входов (дифференциальные)
- Типы принимаемых сигналов: 4–20 мА (ток), 0–10 В / ±10 В (напряжение), 0–5 В / ±5 В (напряжение), термопары (J, K, T, E, R, S, B) – настраиваемые для каждого канала
- Точность измерения: ±0,1% от полного диапазона (при температуре 25 °C), ±0,25% в диапазоне 0–60 °C
- Разрешение: 16 бит (для токовых и напряжевых сигналов), 14 бит (для термопар)
- Коммуникация с CPU: через внутреннюю шину GE Fanuc Series 90-30 (Backplane Bus)
- Питание: от шасси контроллера (5 В и 24 В постоянного тока), потребление не более 3,5 Вт
- Температурный диапазон работы: от 0 °C до 60 °C
- Уровень защиты: IP20 (для установки в закрытые шасси/щиты)
- Размеры: 32 мм (ширина) × 110 мм (высота) × 130 мм (глубина)
- Стандарты соответствия: IEC 61131-2, EN 61000-6-2 (электромагнитная совместимость), UL 508 (безопасность электроники), CE
- Защитные функции: защита от перегрузки, статического разряда (±15 кВ), подавление помех фильтрами RC, компенсация температуры для термопар
Преимущества и особенности
GE HE693ADC409A-22 выделяется универсальностью входов – поддержка как токовых/напряжевых сигналов, так и термопар позволяет подключать различные типы датчиков без дополнительных модулей преобразования, что снижает затраты на оборудование и упрощает интеграцию. Ключевым преимуществом является высокая точность и стабильность измерений: 16-битное разрешение для токовых/напряжевых сигналов и встроенная компенсация температуры для термопар гарантируют минимальную ошибку даже при переменных рабочих температурах (например, в цехах с сильными тепловыми нагрузками). Модуль поддерживает горячее заменение в шасси Series 90-30 – возможность заменить GE HE693ADC409A-22 без остановки контроллера, минимизируя простои производства и потерь. Также GE HE693ADC409A-22 имеет встроенную диагностику состояния каналов: через программное обеспечение GE Fanuc Logicmaster или Proficy Machine Edition можно отслеживать наличие сигнала, превышение диапазона или неполадки в подключении датчика, ускоряя устранение проблем. Особая особенность – компактный дизайн (ширина 32 мм) и простота монтажа: модуль крепится на DIN-рейку или напрямую в шасси Series 90-30, не требуя сложных инструментов или специализированного обслуживания.
Прикладные области и кейсы
GE HE693ADC409A-22 широко используется в энергетике (теплоэлектростанции, гидроэлектростанции, подстанции), машиностроении (токарные станки, фрезерные станки, прессы), нефтегазовой сфере (компрессоры, насосы, датчики уровня), металлургии (электродные печи, рольные станки) и пищевой промышленности (линии стерилизации, конт롤 температуры). В теплоэлектростанциях модуль собирает сигналы от термопар в котлах и турбинах: GE HE693ADC409A-22 передаёт точные данные о температуре в PLC, позволяя регулировать подачу топлива и охлаждающей воды для оптимизации эффективности. В машиностроении он считывает сигналы от индуктивных датчиков положения в станках с ЧПУ: высокая точность модуля обеспечивает точное позиционирование инструмента, улучшая качество обработки деталей. В нефтегазовых комплексах GE HE693ADC409A-22 собирает данные от датчиков давления в трубопроводах: дифференциальная защита каналов гарантирует стабильность сигналов даже в условиях сильных электромагнитных помех от насосов. В пищевой промышленности модуль контролирует температуру в линиях стерилизации: поддержка термопар позволяет точно отслеживать параметры стерилизации, соответствующие требованиям FDA и GMP.
Сравнение с конкурентами
По сравнению с аналогичными модулями аналоговых входов от других брендов (например, Siemens SM 331, Allen-Bradley 1756-IF8H), GE HE693ADC409A-22 имеет несколько преимуществ. Во-первых, универсальность входов с поддержкой термопар в стандартном исполнении – в отличие от Siemens SM 331 (требует дополнительной опции для термопар) и Allen-Bradley 1756-IF8H (отсутствует поддержка термопар), что расширяет область применения. Во-вторых, лучшая интеграция с контроллерами GE Fanuc Series 90-30: автоматически идентифицируется контроллером, не требует сложной конфигурации, в то время как сторонние модули требуют адаптеров или дополнительного ПО. В-третьих, более компактный дизайн (32 мм в ширину против 45 мм у Siemens SM 331) – экономит пространство в шасси для монтажа дополнительных модулей. Недостатком по сравнению с Allen-Bradley 1756-IF8H является более низкое разрешение для термопар (14 бит против 16 бит), но для большинства промышленных приложений GE HE693ADC409A-22 является более экономически выгодным и адаптированным для систем GE Fanuc решением.
Советы по выбору и предостережения
При выборе GE HE693ADC409A-22 необходимо учитывать тип используемого контроллера (должен быть GE Fanuc Series 90-30), количество требуемых аналоговых входов (8 каналов – оптимально для средних систем) и тип сигналов от датчиков (ток/напряжение/термопары). Для систем с большим количеством аналоговых датчиков можно совмещать несколько модулей GE HE693ADC409A-22 в одном шасси. При установке модуля следует соблюдать правила монтажа на DIN-рейку (пространство для теплоотвода не менее 10 мм вокруг модуля) и использовать щиткованные кабели для подключения датчиков (улучшает защиту от электромагнитных помех). Перед эксплуатацией необходимо настроить тип сигнала для каждого канала через программное обеспечение GE Fanuc Logicmaster, калибрировать модуль с использованием эталонных сигналов и проверить правильность подключения термопар (соответствие типа термопары настройкам модуля). Важно регулярно проверять состояние фильтров помех и обновлять прошивку GE HE693ADC409A-22 через официальный портал Rockwell Automation. Не рекомендуется использовать модуль в условиях температуры выше 60 °C или влажности более 90% (без конденсации), а также подключать сигналы за пределами допустимого диапазона – это может привести к повреждению каналов и потере точности.
HE693ADC409A-22
