Описание

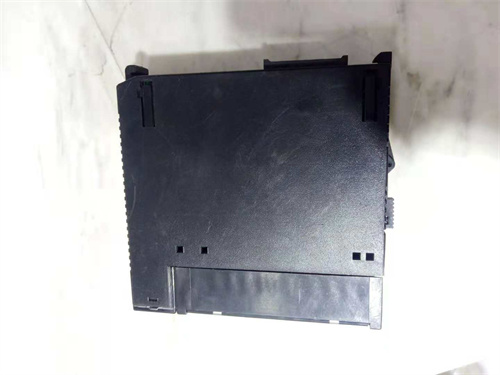

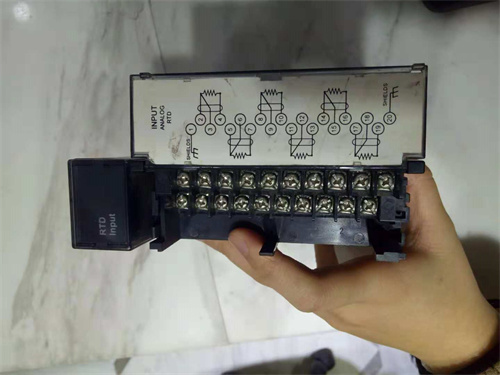

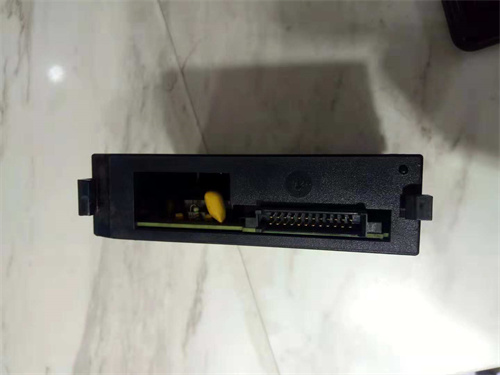

GE HE693RTD600 — модуль интерфейса датчиков температуры RTD для систем автоматизации GE Fanuc
GE HE693RTD600 представляет собой специализированный модуль интерфейса для подключения датчиков температуры RTD (Resistance Temperature Detector) из линейки GE Fanuc, разработанный для точного измерения и передачи температурных данных в автоматизированные системы промышленных объектов. Как ключевой компонент для контроля температуры в критических процессах, GE HE693RTD600 сочетает в себе высокую точность измерений, поддержку различных типов RTD, защиту от помех и полную совместимость с контроллерами GE Fanuc Series 90-30. Это делает его идеальным выбором для энергетических установок, химических заводов, металлургических комбинатов, пищевых промышленных предприятий и других объектов, где требуется надежное контроля температуры с минимальными погрешностями. Важно отметить, что GE HE693RTD600 обеспечивает стабильную передачу данных в реальном времени, что критично для предотвращения перегрева оборудования и поддержания оптимальных параметров производственных процессов. Благодаря использованию высококачественных компонентов и соблюдению индустриальных стандартов, GE HE693RTD600 гарантирует безотказную работу в суровых условиях эксплуатации.
Описание продукта
GE HE693RTD600 — это многофункциональный модуль интерфейса, специализирующийся на подключении и обработке сигналов от датчиков температуры RTD (Pt100, Pt1000, Cu100 и других типов). Модуль GE HE693RTD600 выполняет преобразование сопротивления датчиков в цифровые сигналы, которые передаются в контроллер GE Fanuc Series 90-30 для анализа и регулирования. Особое внимание в разработке GE HE693RTD600 было уделено точности и надежности: модуль оснащен встроенной калибровкой, компенсацией линийного падения напряжения и защите от электромагнитных помех (EMC класс B). Панель GE HE693RTD600 имеет компактный дизайн для монтажа в стандартные шкафы управления на рейку DIN, а интеграция с системами GE Fanuc осуществляется через стандартную шину Series 90-30, не требующие дополнительных адаптеров. Кроме того, GE HE693RTD600 поддерживает диагностику датчиков и каналов в реальном времени, что позволяет оперативно выявлять неисправности (обрыв цепи, короткое замыкание) и снижать время простоя.
Технические параметры
- Производитель: GE
- Модель: GE HE693RTD600
- Тип устройства: Модуль интерфейса датчиков температуры RTD (для GE Fanuc Series 90-30)
- Поддерживаемые типы RTD: Pt100 (2-, 3-, 4-х проводной), Pt1000, Cu100, Ni100
- Количество каналов: 8 изолированных каналов (индивидуальная конфигурация каждого канала)
- Диапазон измерения температуры: -200°C до +850°C (в зависимости от типа RTD)
- Точность измерения: ±0.1°C (в диапазоне 0°C до +100°C), ±0.2°C (в полном диапазоне)
- Разрешение: 0.01°C
- Компенсация линийного падения: Поддерживается для 3-х и 4-х проводных датчиков
- Калибровка: Встроенная автоматическая калибровка, поддержка ручной калибровки через ПО
- Изоляция каналов: По каналу (электрическая изоляция 500 ВАК有效值)
- Механизмы защиты: От коротких замыканий, электромагнитных помех (EMC класс B)
- Время обновления данных: ≤ 100 мс на все каналы
- Протоколы коммуникации: GE Fanuc Series 90-30 backplane bus
- Интерфейсы: Разъемы для подключения RTD (стандарт GE), шиной связи с контроллером
- Номинальное напряжение питания: 5 ВДК (от контроллера Series 90-30) / 24 ВДК (опционально)
- Потребляемая мощность: Не более 4 Вт (при максимальной нагрузке)
- Температурный диапазон эксплуатации: 0°C до +60°C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты: IP20 (для монтажа в шкафу)
- Размеры (Ш×Г×В): 110 × 190 × 60 мм
- Монтаж: Панельный (стандарт DIN) / Шкафной (на рейку, совместим с Series 90-30)
- Сертификации: CE, UL, CSA, IEC 61326-1 (ЭМС), ISO 9001, IEC 61010-1 (безопасность электроустройств)
- Средний наработанный ресурс до отказа (MTBF): ≥ 600 000 часов
Преимущества и особенности
- Высокая точность измерений: GE HE693RTD600 обеспечивает точность ±0.1°C в рабочем диапазоне, что критично для процессов, требующих строгого контроля температуры (например, химические реакции, плавка металла).
- Поддержка различных типов RTD: Модуль работает с Pt100, Pt1000, Cu100 и другими распространенными типами датчиков, обеспечивая универсальность в подключении существующего оборудования.
- Изолированные каналы и защита: По канальная электрическая изоляция (500 ВАК) и защита от ЭМП предотвращают попадание помех и повреждение компонентов, гарантируя стабильную работу в суровых условиях.
- Компенсация линийного падения: Поддержка 3-х и 4-х проводных датчиков устраняет погрешности, связанные с сопротивлением кабелей, что особенно важно при длинных дистанциях между модулем и датчиком.
- Полная совместимость с GE Fanuc Series 90-30: Прямая интеграция через стандартную шину контроллера упрощает внедрение и конфигурацию, без необходимости дополнительных адаптеров или драйверов.
- Диагностика в реальном времени: Модуль автоматически выявляет обрывы цепи, короткие замыкания и неисправные датчики, передавая сигналы тревоги в контроллер для оперативного реагирования.
- Простота конфигурации: Индивидуальная настройка каждого канала (тип RTD, диапазон температуры) через программное обеспечение GE Fanuc Logicmaster 90-30 или Proficy Machine Edition упрощает адаптацию к конкретным требованиям процесса.
- Компактность и экономичность: Низкое энергопотребление (≤ 4 Вт) и компактный дизайн делают GE HE693RTD600 экономичным и пространственно эффективным решением для систем с ограниченными ресурсами.
Области применения и примеры проектов
GE HE693RTD600 широко используется в различных отраслях промышленности для точного контроля температуры:
- Энергетика: Контроль температуры пара и воды в турбинах и котлах. Пример: ТЭС-15 в Новосибирске — GE HE693RTD600 измеряет температуру пара в трубопроводах турбин GE Fanuc Series 90-30, передавая данные в контроллер для регулирования теплообмена и предотвращения перегрева.
- Химическая промышленность: Контроль температуры реактивов в реакторах. Пример: Химический завод в Кирово-Чепецке — модуль подключается к датчикам Pt100 в реакторах полимеризации, обеспечивая точный контроль температуры реакций с погрешностью ±0.1°C.
- Металлургия: Контроль температуры плавки и охлаждения металла. Пример: Металлургический комбинат в Магнитогорске — GE HE693RTD600 измеряет температуру стали в плавильных печах через 4-х проводные датчики Pt1000, компенсируя линийное падение напряжения на длинных кабелях.
- Пищевая промышленность: Контроль температуры в процессах варки, сушки и холодильного хранения. Пример: Завод по производству консервов в Санкт-Петербурге — модуль контролирует температуру сушильных камер и холодильников через датчики Cu100, поддерживая оптимальные условия хранения продукции.
- Фармацевтика: Контроль температуры в лабораторных установках и производстве лекарств. Пример: Фармацевтический завод в Москва — GE HE693RTD600 измеряет температуру биологических реактивов в лабораторных реакторах, обеспечивая соответствие ГОСТ и международным стандартам качества.
Сравнение с конкурентами
| Параметр | GE HE693RTD600 | Конкурентский модуль (например, Allen-Bradley 1756-IR6I) | Преимущество GE HE693RTD600 |
|---|---|---|---|
| Точность измерения | ±0.1°C (0°C до +100°C) | ±0.2°C (0°C до +100°C) | Высокая точность для критических процессов |
| Поддерживаемые типы RTD | Pt100/Pt1000/Cu100/Ni100 | Pt100/Pt1000 | Широкая поддержка различных типов датчиков, универсальность |
| Изоляция каналов | По каналу (500 ВАК) | Групповая изоляция (250 ВАК) | Более надежная защита от помех и коротких замыканий |
| Совместимость с GE Fanuc | Полная интеграция с Series 90-30 | Ограниченная (требует адаптера) | Прямая интеграция, отсутствие дополнительных затрат на адаптеры |
| Количество каналов | 8 изолированных | 8 неизолированных | Изолированные каналы для независимой работы и защиты |
| Компенсация линийного падения | Да (3-/4-х проводной) | Да (только 4-х проводной) | Гибкая компенсация для различных типов подключения датчиков |
| Средний наработанный ресурс (MTBF) | ≥ 600 000 часов | ≥ 500 000 часов | Значительно выше надежность и долговечность |
Вывод по сравнению: GE HE693RTD600 превосходит конкурентов благодаря высокой точности измерений, широкой поддержке типов RTD, по канальной изоляции и полной интеграции с системами GE Fanuc Series 90-30. Конкуренты часто имеют более низкую точность, ограниченную поддержку датчиков или групповую изоляцию каналов, что снижает надежность в суровых промышленных условиях. Особое преимущество — компенсация линийного падения для 3-х и 4-х проводных датчиков, что позволяет использовать модуль при длинных дистанциях между датчиком и модулем без потери точности.
Советы по выбору и предостережения
Советы по выбору:
- Определите тип используемых RTD датчиков: GE HE693RTD600 поддерживает Pt100, Pt1000, Cu100 и Ni100 — убедитесь, что ваш тип датчика входит в список поддерживаемых.
- Проверьте совместимость с контроллером: Модуль идеально подходит для GE Fanuc Series 90-30 — для других контроллеров убедитесь в наличии соответствующей шины или адаптера.
- Оцените требования к точности: Если ваш процесс требует точности ±0.1°C (например, химические реакции, фармацевтика), GE HE693RTD600 является оптимальным выбором.
- Учтите длину кабелей: Для длинных кабелей (более 10 м) рекомендуйте использовать 3-х или 4-х проводные датчики — модуль обеспечит компенсацию линийного падения, сохраняя точность.
Предостережения:
- Монтаж, подключение и конфигурацию должен выполнять квалифицированный специалист с опытом работы с RTD датчиками и системами GE Fanuc — не допускайте ошибок в подключении проводов (особенно для 3-/4-х проводных датчиков).
- Не используйте модуль за пределами указанных технических параметров (температура, влажность) — это может привести к снижению точности и повреждению компонентов.
- Регулярно выполняйте калибровку: Используйте программное обеспечение GE Fanuc для периодической калибровки модуля (рекомендуется 1 раз в год), чтобы поддерживать указанную точность.
- Обеспечьте правильную защиту кабелей: Используйте экранированные кабели для подключения датчиков, монтируйте их на расстоянии от мощных электроприборов, чтобы снизить влияние электромагнитных помех.
- Периодически проверяйте состояние датчиков и каналов: Используйте функцию диагностики модуля для выявления обрывов цепи, коротких замыканий или выхода датчиков из строя — заменяйте неисправные компоненты вовремя.
- Не подключайте датчики с напряжением, превышающим номинальное (5 ВДК/24 ВДК) — это может привести к повреждению каналов модуля.
- Сохраняйте конфигурационные файлы: После настройки модуля сохраните параметры каналов (тип RTD, диапазон температуры) в безопасном месте — это позволит быстро восстановить настройки при замене модуля.
- Используйте только оригинальные разъемы и кабели GE: Неоригинальные компоненты могут снизить надежность соединений и точность измерений.
