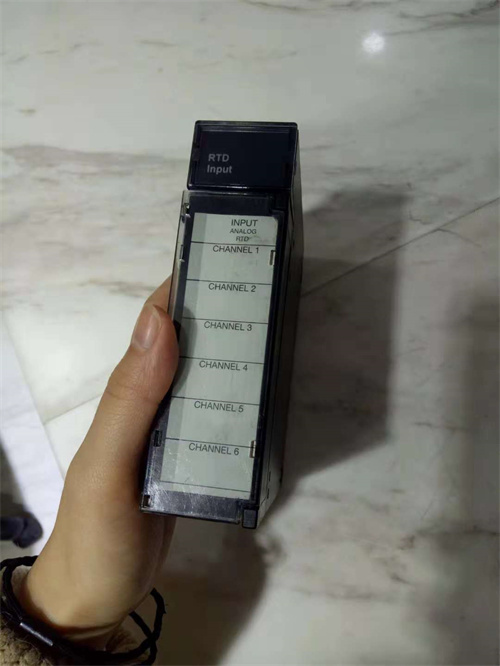

GE HE693RTD600R – Точный модуль для измерения температуры по датчикам RTD

Описание продукта

Технические параметры

• Поддерживаемые датчики RTD: Pt100 (0.00385 °C⁻¹), Pt1000, Cu100, Ni120; поддерживаемые схемы подключения — 2-х проводная, 3-х проводная, 4-х проводная (с компенсацией провода).
• Параметры измерения: 6 независимых каналов; диапазон температур — от -200 °C до +850 °C (в зависимости от типа RTD); разрядность 16 бит.
• Точность: абсолютная точность ±0.1 °C (в диапазоне 0–100 °C для Pt100), интегральная неопределенность ±0.02% полного диапазона, компенсация провода до 100 Ом на провод.
• Электрические характеристики: источник тока для RTD 1 мА (стабильный); защита от перегрузки ±30 В; входное сопротивление ≥100 МОм.
• Рабочие условия: температурный диапазон эксплуатации от -40 °C до +70 °C, относительная влажность до 95% (с конденсацией), защита от вибраций (10–500 Гц, 2g) и ударов (15g, 11 мс).
• Совместимость: интерфейс с контроллером Series 90-30 via backplane; питание 5 В постоянного тока (от шасси контроллера); совместимость с ПО GE Proficy Machine Edition.
• Размеры и монтаж: форм-фактор для шасси Series 90-30; ширина 50.8 мм, глубина 114.3 мм, высота 127 мм; класс защиты IP20.

Преимущества и особенности

• Микроmicromachinesная точность: Абсолютная точность ±0.1 °C для Pt100 делает GE HE693RTD600R подходящим для процессов, где требуется строгий температурный контроль (например, плавка металла, синтез химических соединений).
• Адаптивность к RTD: Поддержка различных типов датчиков (Pt100, Pt1000, Cu100) и схем подключения позволяет GE HE693RTD600R адаптироваться к существующему оборудованию без замены сенсоров.
• Компенсация провода: 3-х и 4-х проводные схемы с компенсацией до 100 Ом устраняют погрешности, вызванные сопротивлением длинных кабелей, что гарантирует точность GE HE693RTD600R в крупных промышленных объектах.
• Индустриальная прочность: Работа в диапазоне -40 °C до +70 °C и устойчивость к вибрациям делают GE HE693RTD600R надежным в тяжелых условиях (Арктические проекты, горные шахты, металлургические цеха).
• Легкая интеграция: Автоматическое определение модуля контроллером Series 90-30 и готовые библиотеки в Proficy Machine Edition сокращают время настройки GE HE693RTD600R до нескольких минут.

Примеры применения в отраслях

• Энергетика: Контроль температуры турбин, котлов и теплообменников на электростанциях; мониторинг температуры трансформаторов и кабельных линий.
• Металлургия: Измерение температуры расплавленного металла в печах и ковшах; контроль температуры при прокатке и отпуске стали.
• Химическая промышленность: Точный температурный контроль реакторов при синтезе лекарств, пластиков и химических реагентов; мониторинг хранилищ опасных веществ.
• Пищевая промышленность: Контроль температуры при пастеризации, сушке и упаковке продуктов; соблюдение санитарных норм в производстве.
• Нефтегазовая отрасль: Измерение температуры нефти и газа в трубопроводах, реакторах переработки и хранилищах; мониторинг параметров добычи.

Сравнение с конкурентами

• По сравнению с аналогом Siemens SM 331 (RTD модуль), GE HE693RTD600R предлагает более высокую абсолютную точность (±0.1 °C против ±0.2 °C) и расширенную компенсацию провода.
• В отличие от модуля Allen-Bradley 1756-IR6I, GE HE693RTD600R имеет более компактный дизайн и ниже энергопотребление, что выгодно для систем с ограниченным пространством в шкафу.
• Поддержка широкого диапазона RTD (включая Pt1000 и Cu100) у GE HE693RTD600R превосходит возможности бюджетных модулей (например, ABB AI835), которые ограничены только Pt100.
• Бренд GE предоставляет более обширную техническую поддержку и запасные части для GE HE693RTD600R по всему миру, в отличие от региональных производителей с ограниченным покрытием.

Советы по выбору и меры предосторожности

• При выборе убедитесь, что тип ваших RTD (Pt100, Pt1000 и т.д.) поддерживается GE HE693RTD600R — для специфических датчиков рекомендуется предварительная консультация с сервисом GE.
• Для длинных кабелей (более 50 м) используйте 3-х или 4-х проводную схему подключения — это активирует компенсацию провода и сохранит точность GE HE693RTD600R.
• Используйте только экранированные кабели для подключения RTD — это снизит электромагнитные помехи и предотвратит искажения измерений GE HE693RTD600R.
• Регулярно калибруйте модуль: Рекомендуется проверка точности GE HE693RTD600R раз в 1 год в авторизованных центрах GE, особенно в агрессивных условиях.
• При монтаже не располагайте GE HE693RTD600R рядом с силовыми модулями — перепады температуры от мощных компонентов могут влиять на стабильность измерений.
• Обновляйте прошивку контроллера Series 90-30 через ПО Proficy — это гарантирует полную совместимость и доступ ко всем функциям GE HE693RTD600R.
