GE HE693RTD600R – Высокоточный модуль измерения температуры на датчиках RTD для PLC GE Fanuc Series 90-30
Ссылка на продукт: GE HE693RTD600R
GE HE693RTD600R представляет собой специализированный модуль измерения температуры на датчиках сопротивления (RTD) из серии PLC GE Fanuc Series 90-30, разработанный для прецизионного контроля температурных параметров в промышленных приложениях (энергетика, нефтегазовая отрасль, химическая промышленность, машиностроение, пищевая промышленность). Модуль HE693RTD600R от GE сочетает в себе высокую измерительную точность, широкую совместимость с типами RTD и простоту интеграции с системами Series 90-30, обеспечивая надежный сбор данных о температуре в критических и обычных производственных процессах. Благодаря сертификации по стандартам ISO 9001, UL 508 и CE, GE HE693RTD600R соответствует строгим требованиям к качеству, электромагнитной совместимости и безопасности, подтверждая свою пригодность для использования в автоматизированных системах различных масштабов.
Описание продукта

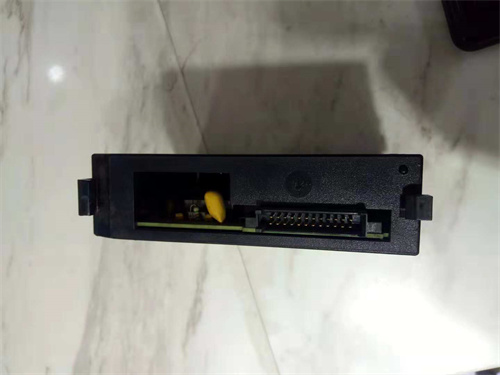

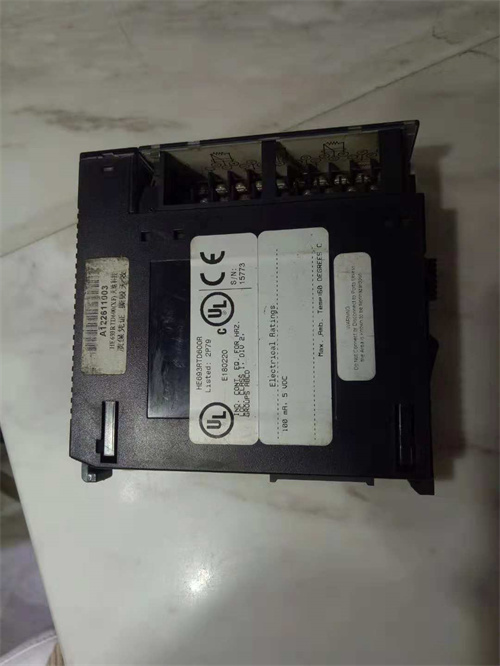

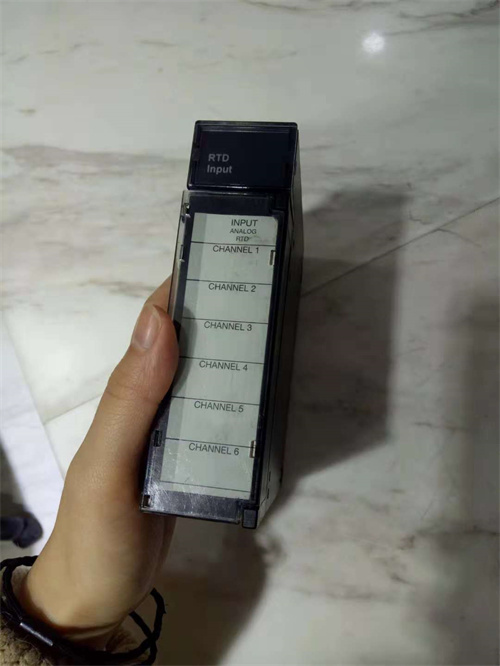

GE HE693RTD600R – это модуль измерения температуры на датчиках RTD, предназначенный для интеграции в контроллерные системы PLC GE Fanuc Series 90-30 (широко распространенная платформа автоматизации в средних и малых промышленных объектах). Продукт выполнен в прочной пластиковой корпусе с степенью защиты IP20, оптимизированном для монтажа на стандартную шину Series 90-30 (ширина 1 слот). Модуль оснащен 6 универсальными каналами для подключения датчиков RTD типа Pt100, Pt200, Pt500, Pt1000 (платиновые) и Ni100, Ni200 (ни�евые), поддерживая схемы подключения 2-, 3- и 4-х проводных – это позволяет адаптировать модуль под существующее оборудование без дополнительных модификаций. GE HE693RTD600R обеспечивает измерение температуры в диапазоне от -200 °C до +850 °C с разрешением 16 бит и высокой точностью, что критично для процессов, требующих строгого контроля температуры (стерилизация, плавление металлов, синтез химических веществ). Модуль поддерживает быструю коммуникацию с центральным процессором Series 90-30 через внутреннюю шину PLC, с задержкой передачи данных ≤ 1.5 мс, и включает встроенную систему самодиагностики, которая контролирует состояние каждого канала, обнаруживает обрывы цепи, короткие замыкания или неисправность датчика, и передает сигналы тревоги на процессор PLC. HE693RTD600R от GE имеет защиту от электростатического разряда (ESD класс 3) и подавление электромагнитных помех, а также компактные размеры и низкое энергопотребление – это делает его идеальным для установки в контроллерные панели с ограниченным пространством. Благодаря длительному сроку службы (MTBF ≥ 320 000 часов) и простоте конфигурации через программное обеспечение GE Fanuc Logicmaster 90-30 или VersaPro, GE HE693RTD600R становится надежным решением для температурного контроля в промышленных автоматизациях.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | GE |
| Модель | HE693RTD600R |
| Тип | Модуль измерения температуры на датчиках RTD для PLC GE Fanuc Series 90-30 |
| Количество каналов | 6 универсальных |
| Поддерживаемые RTD | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200 |
| Схемы подключения | 2-, 3-, 4-х проводные |
| Диапазон измерения температуры | -200 °C до +850 °C |
| Разрешение | 16 бит |
| Погрешность измерения | ±0.1% FS (в диапазоне 0 °C до +600 °C), ±0.2% FS (за пределами указанного диапазона) |
| Интерфейс связи | Внутренняя шина PLC GE Fanuc Series 90-30 |
| Степень защиты (IP) | IP20 |
| Тип монтажа | На шину Series 90-30 (1 слот) |
| Размеры (Ш × Г × В) | 35 × 110 × 120 мм |
| Вес | 0.45 кг |
| Рабочая температура | 0 °C до +60 °C |
| Хранительная температура | -40 °C до +85 °C |
| Защита от ESD | Класс 3 (±8 кВ контактный, ±15 кВ воздушный) |
| Питание | От шины PLC Series 90-30 (5 В ДС, 24 В ДС), потребление ≤ 3.5 Вт |
| Совместимое оборудование | PLC GE Fanuc Series 90-30 (CPU 311, 313, 315, 317), датчики RTD (Pt/Ni), SCADA-системы, операторские панели |
| Сертификации | ISO 9001, UL 508, CE, RoHS |
Преимущества и особенности
- Широкая совместимость с RTD: GE HE693RTD600R поддерживает популярные типы датчиков Pt и Ni, а также различные схемы подключения, позволяя интегрировать модуль в существующие системы без замены оборудования.
- Высокоточное измерение: Разрешение 16 бит и погрешность ±0.1% FS обеспечивают прецизионный контроль температуры, критический для стабильности и качества промышленных процессов.
- Легкая интеграция с Series 90-30: Полная совместимость с платформой GE Fanuc Series 90-30 обеспечивает плагинтеграцию, быструю коммуникацию и простоту конфигурации через стандартное ПО.
- Система самодиагностики: Контроль состояния каналов и датчиков позволяет своевременно обнаруживать неисправности, снижая риск аварийных остановок и повышая надежность системы.
- Компактность и надежность: Малые размеры и низкое энергопотребление оптимизируют использование пространства в панелях, а защита от ESD и помех, а также MTBF ≥ 320 000 часов гарантируют длительную работоспособность.
- Универсальность применения: 6 каналов и широкий диапазон измерения делают модуль подходящим для различных отраслей – от пищевой промышленности до металлургии.
Прикладные области и кейсы
GE HE693RTD600R широко используется в промышленных отраслях для прецизионного контроля температуры:
- Металлургия: Контроль температуры расплава в электросталях. Кейс: Металлургический комплекс в Челябинске внедрил GE HE693RTD600R в систему PLC Series 90-30 для мониторинга температуры стали в электростали容量 100 тонн – модуль подключен к 6 датчикам Pt100 (4-х проводные) в различных зонах плавления, измеряя температуру в диапазоне 1500-1600 °C с погрешностью ±1 °C; это позволило оптимизировать подачу электроэнергии и улучшить качество слитков.
- Химическая промышленность: Контроль температуры в реакторах синтеза. Кейс: Химический завод в Кирове использовал GE HE693RTD600R для управления процессом полимеризации – модуль подключен к 6 датчикам Pt1000 (3-х проводные), контролируя температуру в реакторах в диапазоне 80-120 °C; высокая точность измерения обеспечило соблюдение рецептуры с погрешностью ±0.2 °C, улучшив качество полимера и снизив выбросы.
- Пищевая промышленность: Стерилизация продукции. Кейс: Завод по производству молочных продуктов в Санкт-Петербурге встроил GE HE693RTD600R в линию стерилизации – модуль подключен к 6 датчикам Pt100 (2-х проводные), контролируя температуру стерилизации в диапазоне 135-140 °C; система самодиагностики обнаружила обрыв цепи одного датчика, предотвратив попадание нестерилизованной продукции на рынок.
- Энергетика: Контроль температуры в системах охлаждения турбин. Кейс: Малая теплоэлектростанция в Казани внедрила GE HE693RTD600R для мониторинга температуры охлаждающей воды в газотурбине – модуль подключен к 6 датчикам Ni100 (3-х проводные), измеряя температуру в диапазоне 20-80 °C; данные передавались в SCADA-систему в реальном времени, позволяя операторам регулировать скорость насосов и снизить расход энергии на охлаждение.
Сравнение с конкурентами
| Параметр | GE HE693RTD600R | Конкурент 1 (Siemens S7-200 EM 231 RTD) | Конкурент 2 (Rockwell MicroLogix 1762-IR6) |
|---|---|---|---|
| Тип продукта | Модуль RTD для Series 90-30 | Модуль RTD для S7-200 | Модуль RTD для MicroLogix |
| Количество каналов | 6 | 4 | 6 |
| Поддерживаемые RTD | Pt/Ni (широкий набор) | Только Pt100 | Pt100, Pt1000 |
| Схемы подключения | 2-, 3-, 4-х проводные | 2-, 3-х проводные | 2-, 3-х проводные |
| Разрешение | 16 бит | 13 бит | 14 бит |
| Погрешность | ±0.1% FS | ±0.3% FS | ±0.2% FS |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества GE HE693RTD600R перед конкурентами: поддержка широкого набора типов RTD (в том числе Ni), наличие 4-х проводной схемы подключения для повышенной точности, более высокое разрешение (16 бит) и меньшая погрешность, а также специфическая оптимизация для PLC GE Fanuc Series 90-30. В отличие от универсальных модулей, GE HE693RTD600R обеспечивает безупречную интеграцию с экосистемой Series 90-30 и лучшую производительность в критических процессах.
Советы по выбору и предостережения
- Советы по выбору:
- Уточните совместимость с PLC Series 90-30 – GE HE693RTD600R предназначен для процессоров Series 90-30 (CPU 311 и выше), поэтому убедитесь в соответствии вашего оборудования.
- Определите тип и схему подключения RTD – убедитесь, что модуль поддерживает ваши датчики (Pt/Ni) и схему подключения (2-/3-/4-х проводные) для обеспечения максимальной точности.
- Оцените количество каналов – 6 каналов покрывают потребности большинства средних систем; для расширенных установок используйте несколько модулей.
- Проверьте диапазон измерения – если ваши процессы требуют контроля температуры ниже -200 °C или выше +850 °C, рассмотрите другие модели GE с расширенным диапазоном.
- Убедитесь в подлинности продукта – покупайте модуль только у официальных дилеров GE, чтобы гарантировать качество, совместимость и доступ к сервисной поддержке.
- Предостережения:
- Соблюдайте правила электро безопасности – монтаж, подключение и обслуживание выполняйте только квалифицированным персоналом при полностью отключенном напряжении; используйте средства индивидуальной защиты (перчатки, очки).
- Следуйте рекомендациям по подключению – используйте соответствующие провода для RTD (особенно для 3-/4-х проводных схем) и избегайте параллельного прокладывания с силовыми кабелями, чтобы уменьшить помехи.
- Конфигурируйте модуль через официальное ПО – используйте Logicmaster 90-30 или VersaPro для указания типа RTD и схемы подключения, чтобы избежать ошибок измерения.
- Предусмотрите правильное охлаждение – монтируйте модуль в панели с достаточной вентиляцией, избегайте контакта с нагретыми компонентами (рабочая температура корпуса не должна превышать 60 °C).
- Регулярно проверяйте данные диагностики – используйте сигналы тревоги для своевременного обнаружения неисправностей каналов или датчиков, что позволит избежать потерь продукции или аварий.
