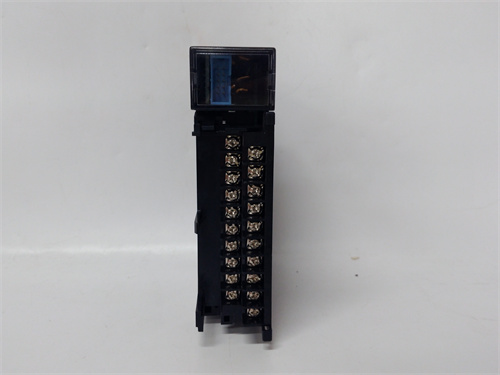

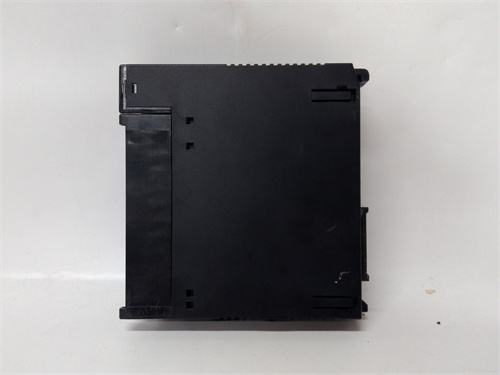

GE HE693STP110

Описание

Общая информация о продукте

Технические параметры продукта

• Тип каналов: 16 дискретных выходных каналов (DO), каждый с независимым реле контактом (нормально разомкнутое — NO) — предназначен для управления силовыми цепями исполнительных устройств средней мощности.
• Поддерживаемые выходные параметры:
  • Максимальное напряжение: 250 ВАК / 60 ВДК (универсально для индустриальных систем) — совместимо с большинством контакторов, реле и электродвигателей малой мощности.
  • Максимальный ток на канал: 2 А (при 250 ВАК/60 ВДК) — достаточное для прямого управления исполнителями с потреблением до 480 ВА (например, небольшие насосы, лампы сигнальные, клапаны с электроприводом) без использования промежуточных реле.
• Время срабатывания реле: ≤15 мс (замыкание контакта) / ≤10 мс (разрыв контакта) — гарантирует мгновенную реакцию на команды контроллера (например, быстрый останов исполнителя при аварийном сигнале).
• Защитные функции:
  • Защита от короткого замыкания: Каждый канал оснащен тепловым предохранителем (восстанавливаемым) — автоматически отключает канал при замыкании в силовой цепи, предотвращая перегорание реле и повреждение модуля.
  • Защита от обратной полярности (для 60 ВДК): Схемы вывода устойчивы к неправильному подключению полярности, исключая повреждение модуля при ошибках монтажа.
• Совместимость: Только для систем GE VersaMax (контроллеры VersaMax Micro, VersaMax Nano) — подключается к шине VersaMax Backplane, получая питание (5 ВДК для логики) и синхронизацию от контроллера; силовое питание для исполнителей (250 ВАК/60 ВДК) подключается отдельно.
• Температурный диапазон работы: 0 °C до +60 °C, относительная влажность 10–90% (без конденсации) — адаптирован к условиям стандартных промышленных цехов, совпадает с параметрами других модулей VersaMax.
• Класс защиты корпуса: IP20 (для установки в закрытые шкафы) — защищает внутренние компоненты от пыли и посторонних предметов, но не от влаги (для влажных зон требуется дополнительная герметизация шкафа).
• Индикаторы состояния: Светодиоды для каждого канала (зеленый — контакт замкнут, выключен — контакт разомкнут) и общий индикатор питания (красный — питание логики модуля есть) — позволяет операторам визуально контролировать состояние каждого исполнителя без подключения к ПО.
• Конструкция и монтаж: Ширина 32 мм (для DIN-рейки), глубина 110 мм — компактный дизайн экономит пространство в шкафу, позволяя монтировать модуль рядом с другими компонентами VersaMax (контроллер, модули ввода).

Преимущества и особенности

1. Универсальное управление исполнителями: GE HE693STP110 поддерживает как переменное (250 ВАК), так и постоянное (60 ВДК) напряжение — в отличие от специализированных модулей, которые работают только с одним типом питания. Это делает его универсальным для различных производственных сценариев (например, управление контакторами на 220 ВАК и клапанами на 24 ВДК в одной системе).
2. Восстанавливаемая защита от замыкания: Тепловые предохранителем на каналах устраняют необходимость вручную заменять компоненты после короткого замыкания — после устранения нештатности предохранитель восстанавливается сам, возвращая канал в работу за несколько секунд. Это сокращает время простоя системы и снижает эксплуатационные затраты.
3. Простота интеграции в VersaMax: Модуль GE HE693STP110 автоматически распознается контроллером VersaMax при подключении к шине — не требует сложной настройки или обновления прошивки. Достаточно установить модуль в слот и настроить каналы через ПО GE CIMPLICITY Machine Edition, что ускоряет запуск системы.
4. Надежность и визуальная диагностика: Отдельные светодиоды для каждого канала позволяют операторам быстро определить проблему (например, неработающий контактор — индикатор не горит) без подключения к контроллеру напрямую. Это сокращает время диагностики и восстановления, критическое для производств с круглосуточной работой.

Примеры применения в отраслях

• Пищевая промышленность (линии упаковки печенья): В линии упаковки GE HE693STP110 управляет 16 исполнителями: 8 контакторов конвейеров (питаются 220 ВАК), 4 клапанов подачи упаковочной пленки (24 ВДК) и 4 ламп сигнальных (220 ВАК). При остановке конвейера из-за забора GE HE693STP110 мгновенно разрывает контакты подачи пленки и включает аварийные лампы, предотвращая брак упаковки и повреждение оборудования.
• Машиностроение (станки с ЧПУ для обработки металла): На токарном станке GE HE693STP110 управляет контакторами приводов подачи заготовки (220 ВАК), электромагнитным хватом (24 ВДК) и системой охлаждения (220 ВАК). Модуль получает команды от контроллера VersaMax Micro — например, при достижении заданной толщины детали GE HE693STP110 останавливает привод подачи и включает охлаждение, гарантируя точность обработки.
• Логистика (систематизированные склады): В складе с автоматическими тележками GE HE693STP110 управляет электродвигателями подъемных механизмов (24 ВДК) и контакторами конвейеров для транспортировки товаров (220 ВАК). Модуль поддерживает синхронную работу всех исполнителей — например, при прибытии тележки на ячейку GE HE693STP110 запускает подъемник и останавливает конвейер, обеспечивая безопасную загрузку.
• Электроника (линии сборки печатных плат): В линии пайки GE HE693STP110 управляет реле подачи паяльной пасты (24 ВДК) и контакторами нагревательных элементов (220 ВАК). Модуль гарантирует точную подачу пасты и контроль температуры — при превышении температуры GE HE693STP110 отключает нагреватель, предотвращая повреждение печатных плат.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Рассчитайте параметры исполнителей — если нагрузки имеют ток ≤2 А и требуют напряжения 24–250 ВАК/24–60 ВДК, GE HE693STP110 подходит; для исполнителей с током >2 А (например, мощные насосы) используйте модули с более высокой токовой способностью (например, GE HE693STP120 — 5 А/канал).
  2. Убедитесь в совместимости с контроллером — модуль работает только с GE VersaMax; для других систем (Siemens S7, Rockwell ControlLogix) выбирайте специализированные модули DO.
  3. Учтите условия эксплуатации — если система работает в сухих цеховых условиях (0–60 °C), GE HE693STP110 идеально подходит; для влажных зон (например, пищевые цеха с мойкой оборудования) используйте шкафы с герметизацией IP54+.
• Меры предосторожности:
  1. Отключите питание системы VersaMax перед установкой/удалением модуля — работа с подключенным напряжением может привести к короткому замыканию или электрокражению.
  2. Используйте силовые кабели соответствующей сечению (минимум 0.5 мм² для токов до 2 А) — это предотвращает перегрев кабеля и снижает риск пожара при коротком замыкании.
  3. Регулярно проверяйте индикаторы состояния — если индикатор канала не горит при активной команде контроллера, проверьте цепь исполнителя (кабель, контактор) или восстановите тепловой предохранитель (отключите питание на 10–15 секунд).
  4. Не превышайте токовые лимиты — длительная перегрузка канала (>2 А) может повредить реле и вызвать выход модуля из строя; для нагрузок с пиковым током используйте внешние реле с большим запасом.
