Описание

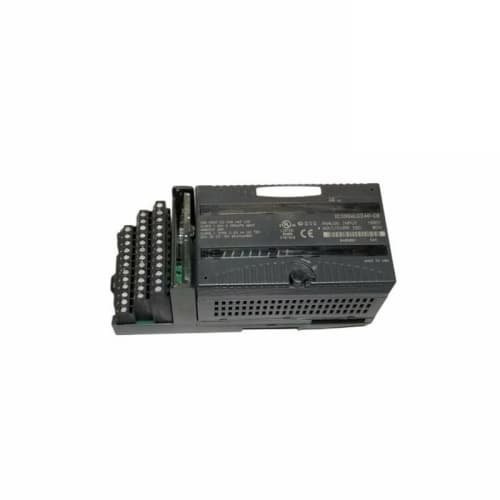

GE IC200ALG240 — универсальный модуль аналоговых входов для систем автоматизации GE Fanuc RX3i
GE IC200ALG240 представляет собой высокопроизводительный модуль аналоговых входов из линейки GE Fanuc RX3i, разработанный для точного измерения и передачи аналоговых сигналов (напряжение, ток) от сенсоров и измерительных устройств в автоматизированные системы. Как ключевой компонент для контроля непрерывных процессов, GE IC200ALG240 сочетает в себе универсальность в поддержке различных типов сигналов, высокую точность преобразования, защиту от помех и полную совместимость с контроллерами GE Fanuc RX3i. Это делает его идеальным выбором для энергетических установок, нефтегазовых комплексов, химических заводов, металлургических комбинатов и других объектов, где требуется надежное мониторинг параметров (температура, давление, уровень, расход) с минимальными погрешностями. Важно отметить, что GE IC200ALG240 обеспечивает стабильную передачу данных в реальном времени, что критично для поддержания оптимальных условий производственных процессов и предотвращения аварий. Благодаря использованию высококачественных компонентов и соблюдению индустриальных стандартов, GE IC200ALG240 гарантирует безотказную работу в суровых условиях эксплуатации.
Описание продукта
GE IC200ALG240 — это многофункциональный модуль аналоговых входов, специализирующийся на подключении и обработке широкого спектра аналоговых сигналов (дифференциальных и одиночных-ended). Модуль GE IC200ALG240 выполняет высокоточное преобразование аналоговых сигналов в цифровые, которые передаются в контроллер GE Fanuc RX3i для анализа, регулирования и архивирования. Особое внимание в разработке GE IC200ALG240 было уделено универсальности и надежности: модуль оснащен 8 изолированными каналами, поддерживает программную конфигурацию типа сигнала для каждого канала, имеет встроенную компенсацию температурных дрейфов и усиленную защиту от электромагнитных помех (EMC класс B). Панель GE IC200ALG240 имеет компактный дизайн для монтажа в стандартные шкафы управления на рейку DIN, а интеграция с системами GE Fanuc RX3i осуществляется через стандартную шину RX3i Backplane, не требующие дополнительных адаптеров или драйверов. Кроме того, GE IC200ALG240 поддерживает расширенную диагностику в реальном времени (контроль каналов, сигналов тревоги при превышении лимитов) и дистанционную конфигурацию через программное обеспечение GE Fanuc Proficy Machine Edition.
Технические параметры
- Производитель: GE
- Модель: GE IC200ALG240
- Тип устройства: Модуль аналоговых входов (для систем GE Fanuc RX3i)
- Тип сигналов: Аналоговые входы (дифференциальные, одиночных-ended)
- Поддерживаемые сигналы:
- Ток: 4–20 мА (двухполярный 0–20 мА, -20–20 мА)
- Напряжение: ±1 В, ±5 В, ±10 В, 0–1 В, 0–5 В, 0–10 В
- Количество каналов: 8 изолированных каналов (индивидуальная конфигурация каждого канала)
- Тип конфигурации каналов: Программная (дифференциальная / одиночных-ended)
- Разрешение: 16 бит (без знака), 15 бит + знак (двухполярные сигналы)
- Точность: ±0.05% полного диапазона (при 25°C), ±0.1% полного диапазона (в диапазоне 0–60°C)
- Компенсация температурных дрейфов: Автоматическая (±5 ppm/°C)
- Изоляция каналов: По каналу (электрическая изоляция 250 ВАК), изоляция шиной 500 ВАК
- Механизмы защиты: От коротких замыканий (ограничитель тока до 30 мА), перегрузок, электромагнитных помех (EMC класс B), статического разряда (±8 кВ контактный)
- Время обновления данных: ≤ 10 мс на канал, ≤ 80 мс на все 8 каналов
- Протоколы коммуникации: GE Fanuc RX3i Backplane bus
- Интерфейсы: Клеммные разъемы для подключения сигналов (стандарт GE), шиной связи с контроллером
- Номинальное напряжение питания: 5 ВДК (от контроллера RX3i) / 24 ВДК (опционально, через внешний блок питания)
- Потребляемая мощность: Не более 5 Вт (при максимальной нагрузке)
- Температурный диапазон эксплуатации: 0°C до +60°C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты: IP20 (для монтажа в шкафу)
- Размеры (Ш×Г×В): 100 × 180 × 75 мм
- Монтаж: Панельный (стандарт DIN) / Шкафной (на рейку, совместим с RX3i)
- Сертификации: CE, UL, CSA, IEC 61326-1 (ЭМС), ISO 9001, IEC 61010-1 (безопасность электроустройств)
- Средний наработанный ресурс до отказа (MTBF): ≥ 650 000 часов
Преимущества и особенности
- Универсальная поддержка сигналов: GE IC200ALG240 поддерживает все распространенные аналоговые сигналы (ток 4–20 мА, напряжение ±1/±5/±10 В и другие), что обеспечивает совместимость с большинством сенсоров и измерительных устройств на рынке.
- Высокая точность и стабильность: Точность ±0.05% полного диапазона и автоматическая компенсация температурных дрейфов гарантируют надежные измерения в широком диапазоне температур, критично для длительных процессов.
- Изолированные каналы с программной конфигурацией: 8 изолированных каналов с индивидуальной программной настройкой (дифференциальная / одиночных-ended) позволяют гибко адаптировать модуль к конкретным требованиям системы без изменения оборудования.
- Усиленная защита: Защита от коротких замыканий, статического разряда и электромагнитных помех предотвращает повреждение модуля и сенсоров, обеспечивая стабильную работу в суровых промышленных условиях.
- Полная совместимость с GE Fanuc RX3i: Прямая интеграция через стандартную шину RX3i и поддержка программного обеспечения GE Fanuc Proficy Machine Edition упрощают внедрение и конфигурацию в существующие системы.
- Расширенная диагностика: Модуль автоматически выявляет превышение лимитов сигналов, короткие замыкания и неисправности каналов, передавая детализированные сигналы тревоги в контроллер для оперативного реагирования.
- Компактность и экономичность: Низкое энергопотребление (≤ 5 Вт) и компактный дизайн оптимизируют использование пространства в шкафу управления и снижают затраты на энергоснабжение.
- Высокая долговечность: Использование премиальных компонентов и MTBF ≥ 650 000 часов гарантируют длительную работу без обслуживания и замены, снижая операционные затраты.
Области применения и примеры проектов
GE IC200ALG240 широко используется в различных отраслях промышленности для мониторинга аналоговых параметров:
- Энергетика: Контроль давления и расхода пара в турбинах. Пример: ТЭС-27 в Санкт-Петербурге — GE IC200ALG240 подключен к 8 датчикам давления (сигнал 4–20 мА) в турбинах GE Fanuc RX3i, измеряя параметры с точностью ±0.05% и передавая данные в контроллер для регулирования нагрузки.
- Нефтегазовая промышленность: Мониторинг уровня нефти и газа в резервуарах. Пример: Нефтедобывающий комплекс в Башкирии — модуль обрабатывает сигналы от 6 датчиков уровня (0–10 В) и 2 датчиков давления (±5 В) в резервуарах, обеспечивая дистанционный мониторинг через систему управления.
- Химическая промышленность: Контроль расхода реактивов в реакторах. Пример: Химический завод в Нижнем Новгороде — GE IC200ALG240 подключен к датчикам расхода (4–20 мА) в 8 реакторах синтеза, поддерживая точное дозирование реактивов с погрешностью не более 0.1%.
- Металлургия: Контроль температуры и уровня расплавленного металла. Пример: Металлургический комбинат в Магнитогорске — модуль обрабатывает сигналы от датчиков температуры (0–5 В) и уровня (4–20 мА) в плавильных печах, передавая данные в контроллер для регулирования охлаждения и подачи сырья.
- Водоснабжение и канализация: Контроль уровня воды в очистных сооружениях. Пример: Центральная очистная станция в Москва — GE IC200ALG240 подключен к 8 датчикам уровня воды (0–10 В) в沉淀池 и фильтрах, обеспечивая автоматическое регулирование работы насосов и клапанов.
Сравнение с конкурентами
| Параметр | GE IC200ALG240 | Конкурентский модуль (например, Allen-Bradley 1756-IF8H) | Преимущество GE IC200ALG240 |
|---|---|---|---|
| Поддерживаемые сигналы | Ток (4–20 мА, ±20 мА), напряжение (±1/±5/±10 В, 0–1/0–5/0–10 В) | Ток (4–20 мА), напряжение (±5/±10 В, 0–5/0–10 В) | Широкая поддержка сигналов (в том числе ±1 В, -20–20 мА), универсальность |
| Точность | ±0.05% полного диапазона | ±0.1% полного диапазона | Высокая точность для критических процессов |
| Изоляция каналов | По каналу (250 ВАК) + изоляция шиной (500 ВАК) | Групповая изоляция (250 ВАК) | Усиленная изоляция для защиты от помех и коротких замыканий |
| Совместимость с GE Fanuc | Полная интеграция с RX3i | Ограниченная (требует адаптера и драйверов) | Прямая интеграция, отсутствие дополнительных затрат и конфликтов |
| Время обновления данных | ≤ 10 мс/канал | ≤ 15 мс/канал | Быстрая обработка сигналов для динамических процессов |
| Компенсация температурных дрейфов | Автоматическая (±5 ppm/°C) | Отсутствует | Стабильность измерений в широком диапазоне температур |
| Средний наработанный ресурс (MTBF) | ≥ 650 000 часов | ≥ 550 000 часов | Значительно выше надежность и долговечность |
Вывод по сравнению: GE IC200ALG240 превосходит конкурентов благодаря универсальной поддержке аналоговых сигналов, высокой точности, по канальной изоляции и полной интеграции с системами GE Fanuc RX3i. Конкуренты часто имеют ограниченную поддержку сигналов, более низкую точность или требуют дополнительных адаптеров для работы с контроллерами GE, что увеличивает сложность и затраты на внедрение. Особое преимущество — автоматическая компенсация температурных дрейфов и расширенная диагностика, которые делают модуль идеальным выбором для длительных и критических промышленных процессов.
Советы по выбору и предостережения
Советы по выбору:
- Определите тип и количество сигналов: GE IC200ALG240 поддерживает все распространенные аналоговые сигналы (ток, напряжение) и 8 каналов — оптимально для систем с средним количеством сенсоров.
- Проверьте совместимость с контроллером: Модуль идеально подходит для GE Fanuc RX3i — для других контроллеров убедитесь в наличии адаптеров и драйверов (рекомендуется использовать в системах GE для максимальной надежности).
- Оцените требования к точности: Если ваш процесс требует точности ±0.05% или стабильности при изменении температуры, GE IC200ALG240 является оптимальным выбором.
- Учтите тип конфигурации каналов: Для снижения влияния помех на длинных кабелях рекомендуйте использовать дифференциальную конфигурацию каналов — модуль поддерживает программную переключение без изменения оборудования.
Предостережения:
- Монтаж, подключение и конфигурацию должен выполнять квалифицированный специалист с опытом работы с аналоговыми сигналами и системами GE Fanuc — правильно подключите сигналы (дифференциальные / одиночных-ended) в соответствии с конфигурацией модуля.
- Не используйте модуль за пределами указанных технических параметров (температура, влажность) — это может привести к снижению точности и повреждению компонентов.
- Обеспечьте правильную защиту кабелей: Используйте экранированные кабели для подключения аналоговых сигналов, монтируйте их на расстоянии не менее 1 м от силовых кабелей и мощных электроприборов, чтобы снизить влияние электромагнитных помех.
- Периодически проверяйте состояние каналов: Через программное обеспечение GE Fanuc Proficy Machine Edition контролируйте сигналы с каждого канала — при отклонении от нормы проверяйте сенсоры и кабели.
- Не подключайте сигналы с амплитудой за пределами поддерживаемого диапазона — это может привести к повреждению каналов или ошибкам измерений.
- Сохраняйте конфигурационные файлы: После настройки модуля сохраните параметры каналов (тип сигнала, диапазон) в безопасном месте — это позволит быстро восстановить настройки при замене модуля.
- Используйте только оригинальные комплектующие GE: Неоригинальные разъемы, кабели или блок питания могут снизить надежность и точность, а также привести к потере гарантии.
- IC200ALG240
