Описание
GE IC200ALG620 — это расширенный цифровой контроллер с алгебраическими и логическими функциями, разработанный компанией GE для автоматизации средних и сложных промышленных процессов (например, смешение материалов, дозировка компонентов, регулировка температуры) в пищевой, фармацевтической, химической и автомобильной отраслях. Он сочетает в себе точное измерение параметров, сложные математические расчеты и управление исполнительными механизмами, поддерживая интеграцию с современными системами мониторинга.
Описание продукта
GE IC200ALG620 относится к линейке контроллеров GE RX3i, специализирующихся на решениях с повышенными требованиями к гибкости и функциональности. Модуль имеет 8 аналоговых входов (AI) для сбора сигналов от датчиков (4–20 мА, 0–10 В DC, а также поддержку термопаров типов J/K/T) и 4 аналоговых выхода (AO) для управления клапанами, насосами или приводами (4–20 мА, 0–10 В DC). Дополнительно он оснащен 8 цифровыми входами/выходами (DI/DO: 4 DI, 4 DO) для мониторинга статуса оборудования (например, “насос включен” или “клапан закрыт”) и триггерации логических операций.
Ключевой особенностью GE IC200ALG620 является расширенная библиотека алгебраических и логических функций. Он поддерживает не только базовые операции (сложение, умножение), но и сложные расчеты — например, вычисление среднего значения по нескольким сенсорам, корректировка параметров по температуре, а также реализацию пользовательских формул через визуальный редактор. Например, в химической промышленности при смешении двух компонентов GE IC200ALG620 может считать сигналы от двух расходомеров (AI1, AI2), выполнить расчет пропорции 1:3 и через AO1, AO2 регулировать скорость двух насосов, обеспечивая стабильность состава смеси.
GE IC200ALG620 поддерживает гибкую коммуникацию: он работает с протоколами Modbus TCP, Ethernet/IP и Profinet, что позволяет интегрировать его как с системами GE (SCADA Proficy Cimplicity), так и с оборудованием сторонних производителей (Siemens S7, Rockwell ControlLogix). Для настройки и программирования используется ПО GE Proficy Machine Edition — это средство с интуитивным интерфейсом, которое позволяет создавать логику работы контроллера без написания сложного кода (например, через блок-схемы).
В практическом применении GE IC200ALG620 часто используется в фармацевтических заводах для дозировки активных веществ в лекарственные препараты. Модуль считывает вес активного вещества через датчик (AI1) и объем растворителя через расходомер (AI2), рассчитывает концентрацию по формуле и через AO1 регулирует дозирующий насос — при этом DI1 контролирует состояние защитного шкафа, а DO1 активирует сигнальную лампу при достижении целевой концентрации.

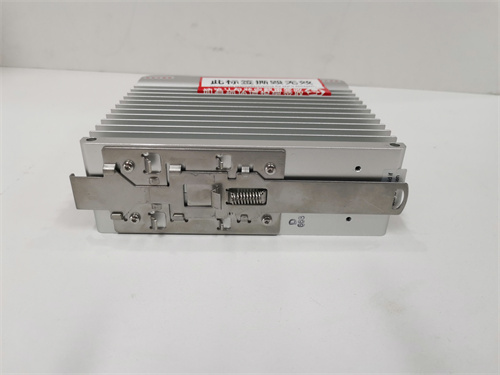

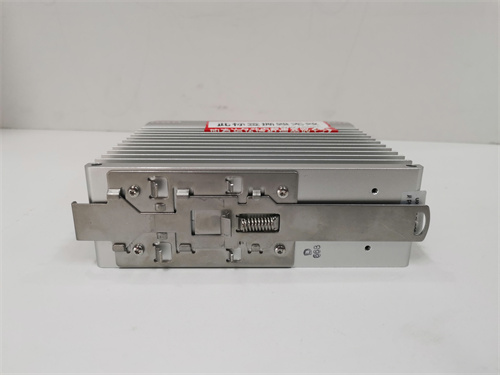

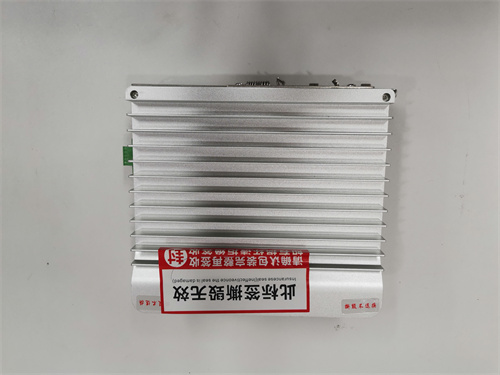

GE IC200ALG620 имеет компактную конструкцию для монтажа на DIN-рейк, уровень защиты корпуса IP20 (для установки в шкафы управления) и работает в диапазоне температур -20 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL и IEC 61000-6-2 (иммунитет к электромагнитным помехам), что гарантирует надежность в суровых промышленных условиях.
Технические параметры
- Тип устройства: Контроллер с алгебраическими и логическими функциями
- Конфигурация каналов:
- Аналоговые входы (AI): 8 шт. — 4–20 мА / 0–10 В DC / термопары J/K/T (точность ±0.1% FS)
- Аналоговые выходы (AO): 4 шт. — 4–20 мА / 0–10 В DC (точность ±0.2% FS, нагрузка ≤750 Ом)
- Цифровые входы/выходы (DI/DO): 8 шт. (4 DI, 4 DO) — 24 В DC (DI: 5–10 мА; DO: 2 А/250 В АС)
- Функциональность:
- Алгебраика: Базовые операции, среднее, корректировка, пользовательские формулы
- Логика: Условные операторы (IF/ELSE), таймеры, счетчики
- Коммуникация:
- Протоколы: Modbus TCP, Ethernet/IP, Profinet
- Интерфейсы: 1 Ethernet-порт (100 Мбит/с), 1 RS-485 порт (Modbus RTU)
- Эксплуатационные условия:
- Температурный диапазон: -20 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Электрические характеристики:
- Источник питания: 24 В DC (±10%)
- Потребляемая мощность: ≤12 Вт
- Сертификации: CE, UL, IEC 61000-6-2
Преимущества и особенности
- Расширенная функциональность: 8 AI + 4 AO + 8 DI/DO и поддержка термопаров делают GE IC200ALG620 универсальным для сложных процессов, в отличие от контроллеров с меньшим количеством каналов.
- Сложные расчеты на борту: Возможность реализации пользовательских формул и логики избавляет от необходимости подключения внешних вычислительных устройств.
- Мультипротокольная коммуникация: Поддержка Modbus TCP, Ethernet/IP и Profinet обеспечивает совместимость с большинством промышленных систем.
- Простота программирования: ПО GE Proficy Machine Edition с визуальным редактором сокращает время настройки, даже для специалистов без глубоких знаний программирования.
- Надежность в суровых условиях: Иммунитет к ЭМП и широкий температурный диапазон гарантируют стабильную работу в электромагнитно шумных средах (например, рядом с моторами).
Примеры применения в областях автоматизации
- Пищевая промышленность (Пастаризация молока): GE IC200ALG620 считывает температуру молока через термопару K (AI1) и скорость конвейера через датчик (AI2). Если температура <72 °C (минимальная для пастеризации), контроллер через AO1 увеличивает мощность нагревателя, а через DO1 останавливает конвейер при критическом снижении температуры. Логическая функция “таймер” фиксирует время выдержки молока при 72 °C, гарантируя соответствие стандартам.
- Химическая промышленность (Синтез лака): GE IC200ALG620 контролирует 3 компонента: расход смолы (AI1), растворителя (AI2) и пигмента (AI3). Через алгебраические функции рассчитывает итоговую вязкость лака, затем через AO1–AO3 корректирует расход каждого компонента. DI2 сигнализирует о заполнении смесителя, а DO2 открывает клапан для слива готового продукта.
- Автомобильная промышленность (Покраска деталей): GE IC200ALG620 измеряет концентрацию краски через оптический датчик (AI1) и температуру камеры сушки (AI2). При низкой концентрации AO1 увеличивает подачу пигмента, а при температуре сушки >80 °C AO2 снижает мощность нагревателей. DO1 активирует система вентиляции при превышении уровня летучих веществ (сигнал DI3).
Сравнение с конкурентами
| Параметр | GE IC200ALG620 | Аналог 1 (Siemens LOGO! 8) | Аналог 2 (Schneider TM241CE40R) |
|---|---|---|---|
| Количество AI/AO | 8 AI / 4 AO | 2 AI / 2 AO | 3 AI / 2 AO |
| Поддержка термопаров | Да (J/K/T) | Нет | Да (K/J) |
| Протоколы коммуникации | Modbus TCP, Ethernet/IP, Profinet | Modbus RTU (опционально) | Modbus TCP, Ethernet/IP |
| Логические функции | IF/ELSE, таймеры, счетчики | Базовые логические элементы | IF/ELSE, таймеры |
| Температурный диапазон | -20…+60 °C | 0…+55 °C | -10…+60 °C |
Советы по выбору и предостережения
Советы по выбору
- Для сложных процессов: Если требуется контролировать >3 аналоговых параметра (например, смешение 3+ компонентов) или использовать термопары, GE IC200ALG620 подходит лучше аналогов с ограниченным количеством каналов.
- Для интеграции с разными системами: При использовании смешанной инфраструктуры (GE + Siemens/Rockwell) модуль гарантирует совместимость через Modbus TCP/Ethernet/IP/Profinet, без дополнительных шлюзов.
- Для пищевых/фармацевтических объектов: Точность ±0.1% FS и сертификация UL соответствуют требованиям к безопасности продуктов, в отличие от контроллеров с низкой точностью.
Предостережения
- Калибровка: Проводите калибровку AI/AO GE IC200ALG620 раз в 12 месяцев через ПО Proficy Machine Edition — это поддерживает точность расчетов и предотвращает отклонения параметров.
- Тестирование логики: Перед запуском процесса протестируйте алгебраические формулы и логические блок-схемы в симуляционном режиме — ошибки (например, деление на ноль) могут привести к аварийному останову.
- Защита от помех: Для аналоговых сигналов (особенно термопаров) используйте экранированные кабели, заземлите экранирование на стороне контроллера — это уменьшает влияние электромагнитных полей от мощных устройств.
- Питание: Используйте источник питания 24 В DC с фильтром напряжения — перепады напряжения (>±10%) могут вызвать сброс настроек или нестабильную работу каналов.
